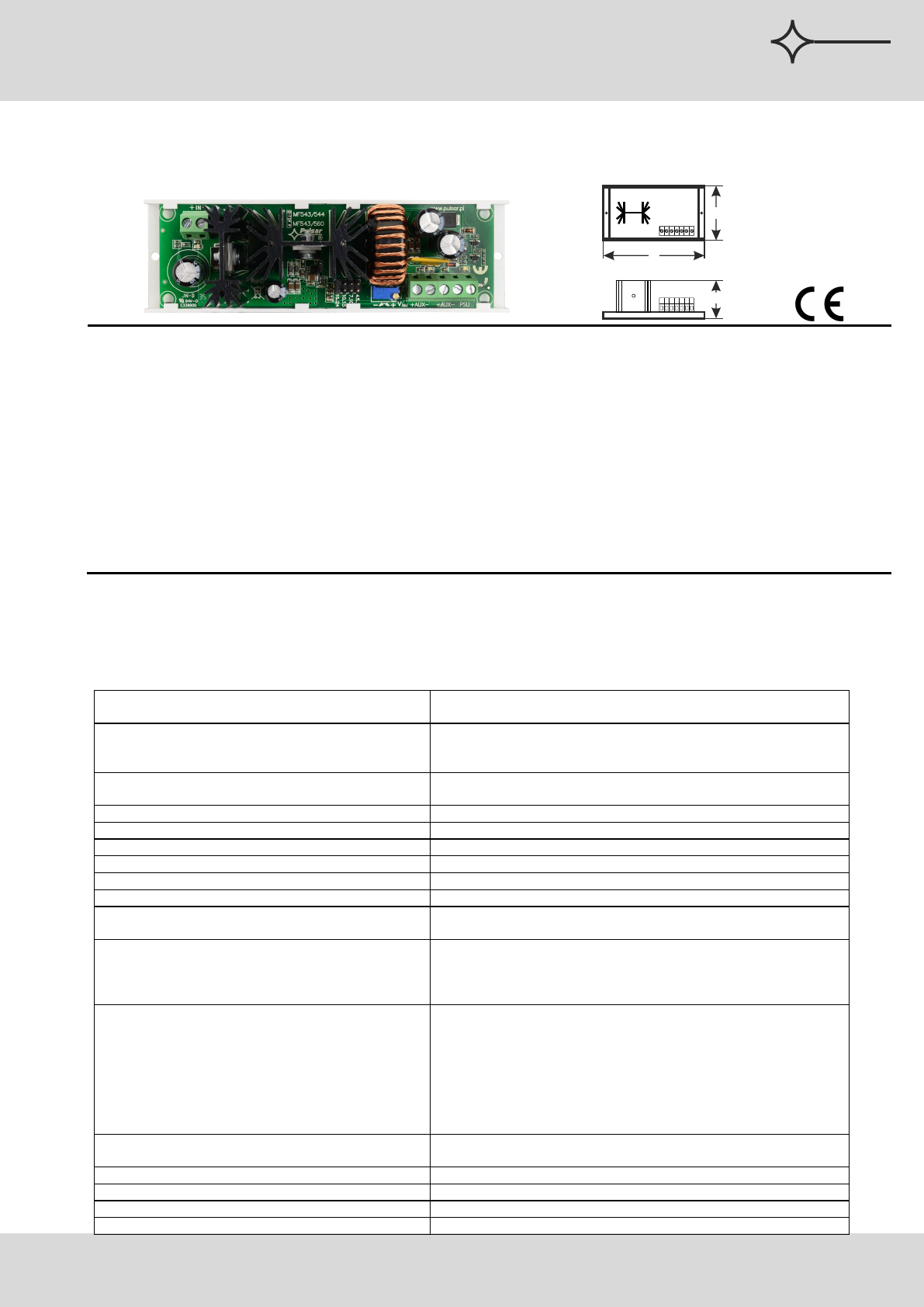

Data Sheet

DC/DC50SD v.1.0/II
5
DC/DC A Umformer zur Absenkung der Spannung mit Einstellung
der Ausgangsspannung
KODE:
TYP:
DE**
BESCHREIBUNG
5 5
24
Das Modul des Umformers zur Senkung der Spannung DC/DC A (DC/DC 0SD) dient zur Senkung der Spannung in
einem Bereich von 8V÷28V DC am Eingang des Umformers auf 4,5V÷ V DC am Ausgang, eingestellt mit dem Potentiometer
V . Der maximale Belastungsstrom beträgt Imax = A (Pmax = W). Damit der Umformer korrekt arbeitet, muss ein
ADJ
Unterschied von 2V zwischen der (abgesenkten) Eingangs- und der Ausgangsspannung erhalten bleiben. Das Modul besitzt
keine galvanische Isolierung zwischen dem Ein- und Ausgang (IN-AUX), es arbeitet am gemeinsamen Potential der „Masse' (0
V) (Die Klemmen IN- und AUX- sind galvanisch verbunden = gemeinsame Klemme).
5 60
Pulsar
®
Tel. [phone], Fax. [phone], www.pulsar.pl, e-mail: [e-mail]
DC/DC 5A Impulsumformer-Modul
L
H
W
Eigenschaften des Moduls:
· DC/DC-Umformer zur Absenkung der Spannung mit
Regulierung der Ausgangsspannung
· Anwendungsbeispiel: Absenkung der Spannung von 24V DC
auf 12V DC
· Bereich der Eingangsspannung: 8÷28V DC
· Bereich der Ausgangsspannung: 4,5÷24V DC
· minimaler Unterschied zwischen der Eingangs- und
Ausgangsspannung: 2V
· Maximaler Belastungsstrom: 5A (60W)
· Technischer Ausgang PSU zur Anzeige von Störungen des
Umformers, ausgelöst durch:
· Kurzschluss am Ausgang
· Überlastung des Ausgangs
· Sicherungen:
· Kurzschlusssicherung SCP
· Überlastungsschutz OLP
· Hoher Wirkungsgrad: 92%
· Optische Signalisierung mit LED
· Garantie – 2 Jahre ab dem Produktionsdatum
· Montage:
· Montageleiste mit Selbstklebeband
· Montageschrauben
Bereich der Eingangsspannung
8V÷28V DC
abhängig vom durch Jumper eingestellten Bereich
Bereich der Ausgangsspannung
4,5V÷7V, 7V÷10V, 10V÷15V, 15V÷24V
Umschaltung durch Jumper
Fabrikeinstellungen: 12V
Minimaler Unterschied zwischen der Eingangs-
und Ausgangsspannung
2V
Leistung des Moduls P
60W max.
Energetischer Wirkungsgrad
85%÷92%
Spannungswelligkeit
80mV p-p max.
Ausgangsstrom
5A max.
Stromaufnahme durch die Systeme des Moduls
20 mA max.
Kurzschlusssicherung SCP
elektronisch, automatische Rückführung
Überlastungssicherung OLP
110-150% der Leistung des Netzgeräts, erneutes Einschalten
von Hand (Störung erfordert Trennen des DC-Ausgangskreises)
Technische Ausgänge:
- PSU - Ausgang zur Anzeige einer Störung -
Überlastung oder Kurzschluss des AUX-
Ausgangs des Moduls
- Typ OC, 50 mA max. Störungszustand: Level hi-Z (hohe
Impedanz), Normalzustand: Level L (0V)
Optische Signalisierung
- IN - rote Diode zur Signalisierung des
Zustandes der DC-Stromversorgung
- AUX - Diode zur Anzeige des DC-
Versorgungszustands am Ausgang
- PSU - Diode zur Anzeige einer Störung -
Überlastung oder Kurzschluss des AUX-
Ausgangs des Moduls
- rot, normaler Zustand: ständig leuchtend
- grün, normaler Zustand: ständig leuchtend
- rot, normaler Zustand: nicht leuchtend, Störung: ständig
leuchtend
Betriebsbedingungen
II. Umweltklasse, -10°C ÷ +40°C. Es ist ein Luftstrom um das
Modul zwecks konvektiver Kühlung zu sichern
Abmaße
L=140, W=43, H=45 [+/- 2mm]
Netto-/Bruttogewicht
0,15/0,20 kg
Befestigung
Montageleiste oder Montageschrauben x 2
Erklärungen, Garantie
CE, 2 Jahre nach Herstellung
