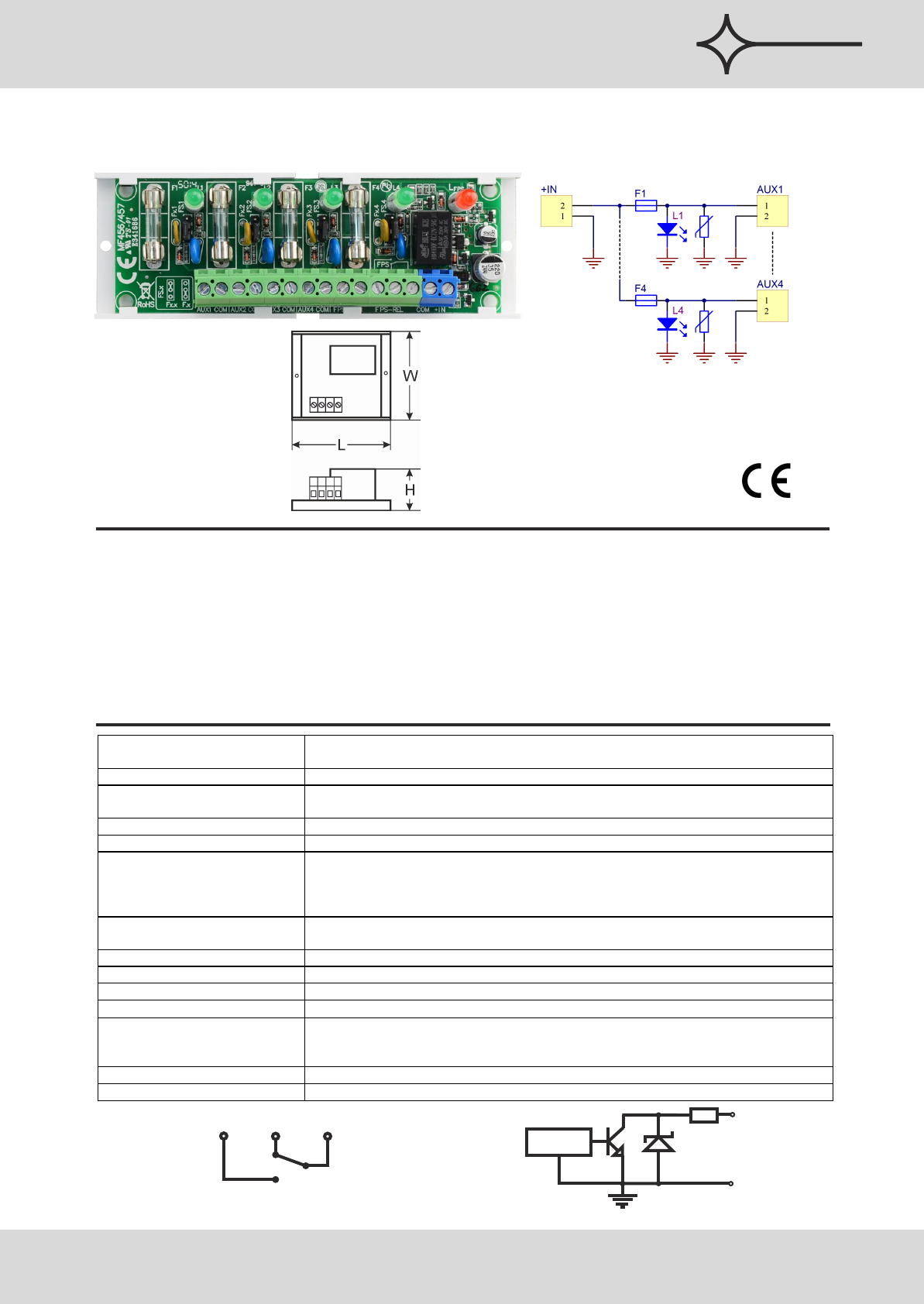

Data Sheet

AWZ588 v.1.1/VI
LB4/4x0,5A/2,5/AW/R moduł bezpiecznikowy
KOD:
NAZWA:
OPIS
Moduł bezpiecznikowy LB4/4x0,5A/2,5/AW/R przeznaczony jest do rozdziału zasilania w systemach
niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy,
transformator itp.). Posiada wejście IN do podłączenia zasilania oraz cztery niezależnie zabezpieczone wyjścia zasilania
AUX1÷AUX4. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika
topikowego F 0,5A lub bezpiecznika polimerowego PTC 0,5A (możliwość założenia bezpieczników 1A, brak na
wyposażeniu) oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez cztery diody LED L1÷L4.
Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo
w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda oraz następuje przełączenie styków
przekaźnika. Wyjście FPS może służyć do zdalnej kontroli stanu modułu np. zewnętrzna sygnalizacja optyczna.
LED L
FPS
Moduł
2
jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm .
PARAMETRY TECHNICZNE
PL
Tel. [phone], fax: [phone], www.pulsar.pl, e-mail:[e-mail]
Moduł bezpiecznikowy
Zabezpieczające / PTC, topik
Pulsar
®
Napięcie zasilania
10V÷30V DC (-2%/+2%)
10V÷24V AC (-2%/+2%)
Napięcie wyjściowe
U
AUX
= U
IN
(zgodne z napięciem zasilania)
Pobór prądu
15mA÷ 42mA @ Uin=10 ÷ 30V DC
37mA÷ 42mA @ Uin=10 ÷ 24V AC
Ilość wejść zasilania 1 (zaciski IN) – przewód 2,5mm
2
max.
Ilość wyjść zasilania 4 (zaciski AUX) – przewód 2,5mm
2
max.
Zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- przepięciowe
- 4 x F 0,5A lub PTC 0,5A
(możliwość założenia bezpieczników 1A, brak na wyposażeniu)
- warystory
Sygnalizacja optyczna
- diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
- dioda LED czerwona L
FPS
sygnalizująca awarie
Bezpieczniki F1 ÷ F4
F 0,5A or PTC 0,5A
Warunki pracy
II klasa środowiskowa, -10°C ÷ 50°C
Wymiary
L=125, W=43, H=32 (+/-2mm)
Montaż
Listwa montażowa z taśmą przylepną, wkręty montażowe x 2 (otwory Ć 3mm)
Złącza:
- wyjścia/wejścia zasilania,
wyjścia techniczne
Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm
2
Waga netto/brutto
0,08kg / 0,10kg
Deklaracje, gwarancja
CE, 2 lata od daty produkcji
Schemat elektryczny wyjścia
przekaźnikowego.
NO NC COM
FPS
Schemat elektryczny wyjścia OC.
CONTROL
FPS
R
DZ
Q
