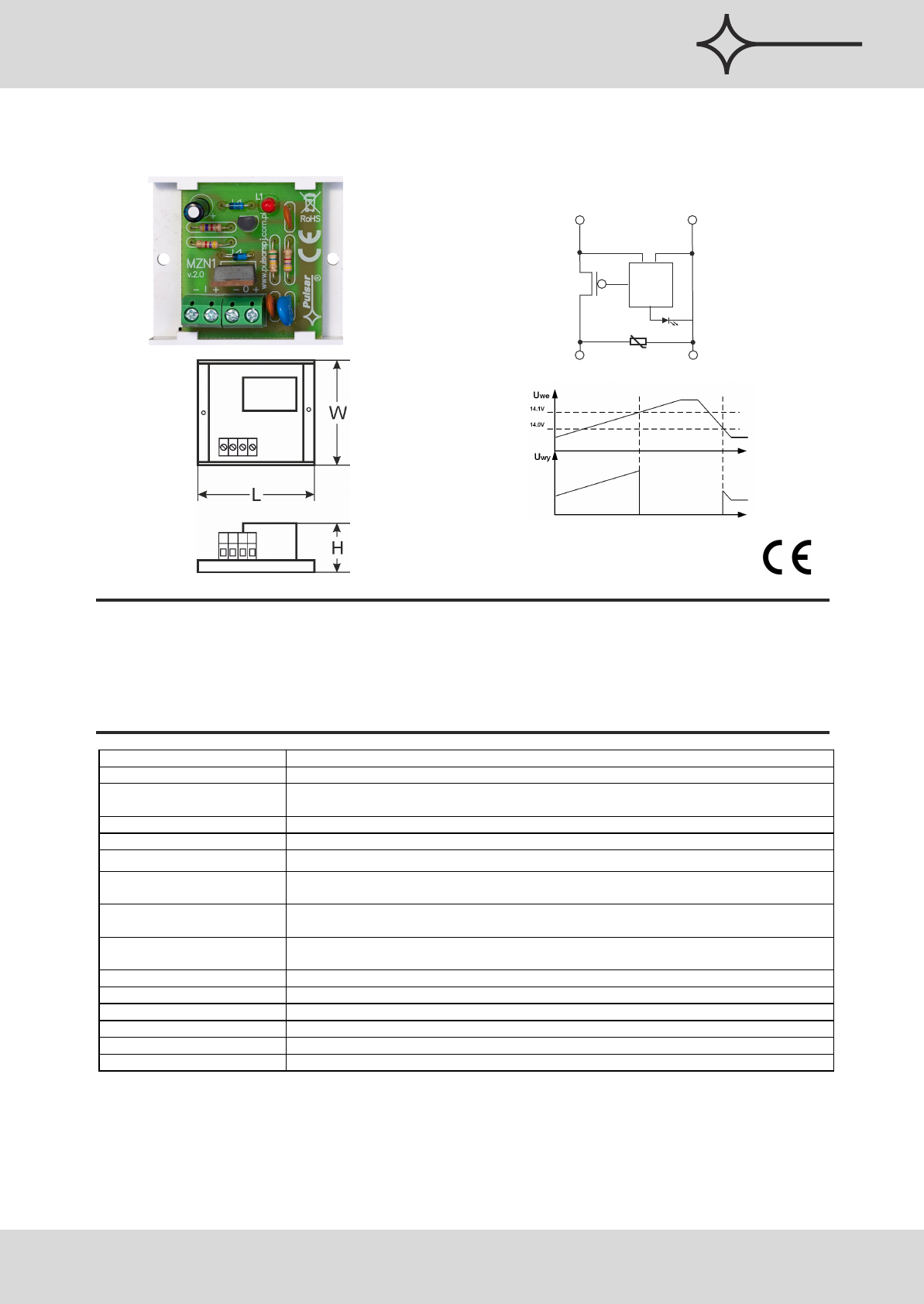

Data Sheet

AWZ540 v.2.0/V
MZN1 moduł zabezpieczenia nadnapięciowego
KOD:
NAZWA:
OPIS
Moduł zabezpieczenia nadnapięciowego służy do zabezpieczania układów zasilanych napięciem stałym 12V
DC, przed podaniem zbyt wysokiego napięcia zasilającego (np. na wskutek uszkodzenia układów stabilizacji zasilacza).
W momencie detekcji przekroczenia maksymalnego dopuszczalnego napięcia wejściowego układ odłącza wyjście,
zabezpieczając odbiorniki przed uszkodzeniem. Zadziałanie układu sygnalizowane jest świeceniem czerwonej diody L1.
PARAMETRY TECHNICZNE
PL
Tel. [phone], fax: [phone], www.pulsar.pl, e-mail:[e-mail]
Moduł nadnapięciowy
Zabezpieczający
Pulsar
®
Napięcie zasilania
9V ÷ 40V DC
Napięcie wyjściowe
9V ÷ 14,1V DC (+/- 0,4V)
Napięcie odłączenia
wyjścia
14,1V (+/- 0,4V)
Histereza przełączania
+/-0,1V
Prąd obciążenia
4A max
Spadek napięcia
ΔU=0,2V max @4A
Średni czas odłączania
napięcia
100us @ I=1,7A
Średni czas załączania
napięcia
250us @ I=1,7A
Sygnalizacja optyczna
Dioda LED czerwona L1- (sygnalizuje zadziałanie układu odcięcia napięcia
wyjściowego)
Warunki pracy
II klasa środowiskowa, -10°C ÷ 50°C
Wymiary
L=50, W=43, H=26 (+/-2mm)
Montaż
Taśma montażowa lub wkręt montażowy x 2
Złącza
Złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
Waga netto/brutto
0,02kg / 0,04kg
Certyfikaty, deklaracje
CE, 2 lata od daty produkcji
CTRL
IN
OUT
GND
GND
