User Instructions

AWZ 508
v1.0
PK2
Moduł przekaźnikowy
Wydanie: 4 z dnia 01.03.2018
Zastępuje wydanie: 3 z dnia 17.06.2013
1. Opis techniczny.
Moduł przekaźnikowy PK2 (AWZ 508) przeznaczony jest do stosowania w instalacjach niskonapięciowych.
Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do
sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia
separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada dwa niezależne wejścia
T+, T- służące do wyzwalania przekaźników stanem wysokim lub niskim.
2. Opis modułu.
2.1 Elementy modułu. 3. Parametry techniczne
2.2 Zaciski modułu.

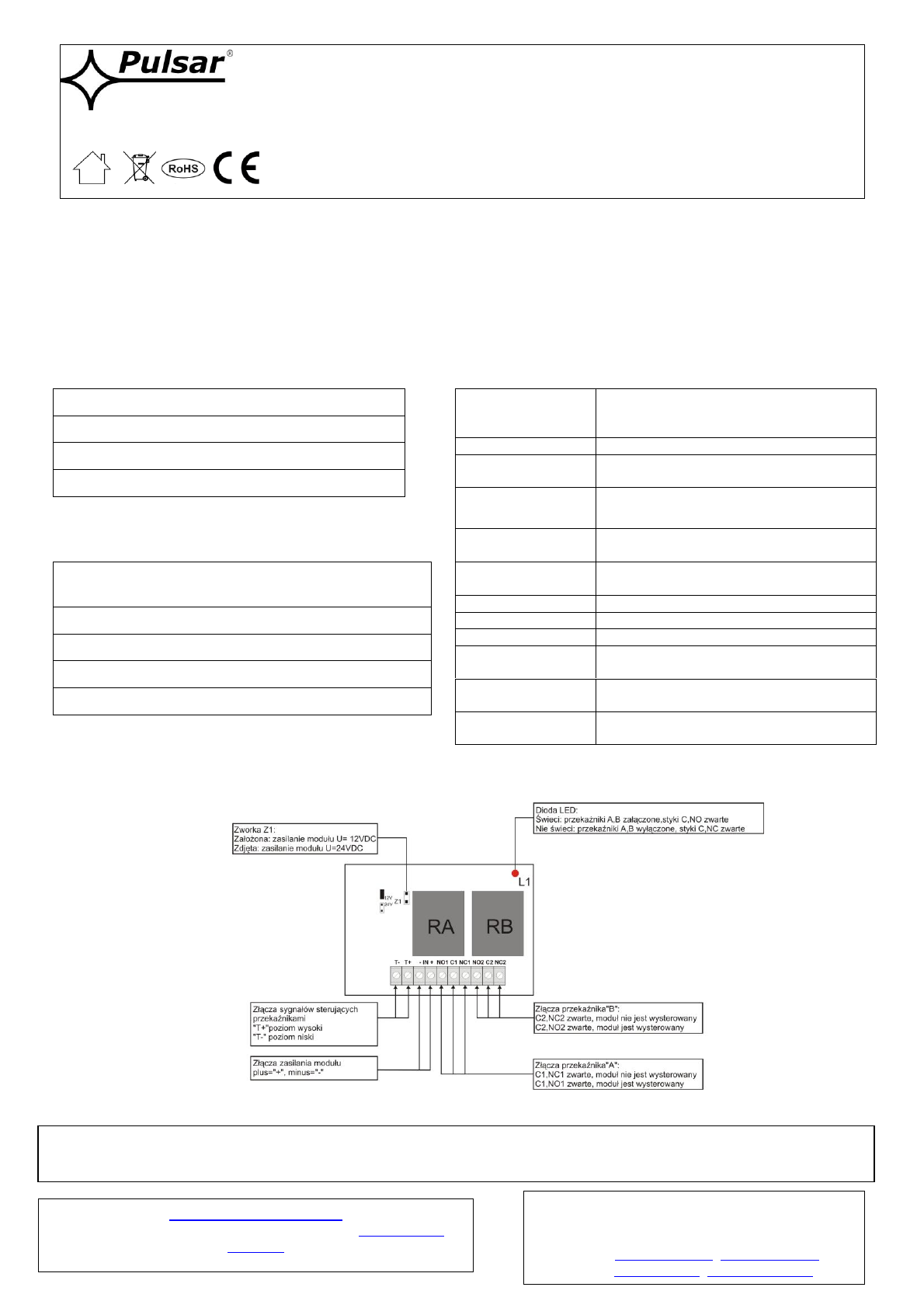

4. Schemat połączeń modułu.
1 – zworka wyboru zasilania
2 - przekaźniki
3 – dioda LED(sygnalizuje działanie przekaźnika)
4 – złącza modułu
Napięcie zasilania
modułu
12V (10V DC÷15V DC)
24V (21V DC÷28V DC)
przełączane zworką Z1
Pobór prądu
75 mA max.
Ilość
przekaźników
2
Napięcie styków
przekaźnika
30V DC / 50V AC max.
Napięcie
wyzwalania T
T+ 5V÷Uzas.
T- 0V÷7V
Prąd styków
przekaźnika
2A max.
Warunki pracy
II klasa środowiskowa -10°C÷ 50°C
Wymiary
L=80, W=43, H=22 [+/- 2mm]
Waga netto/brutto
0,05 / 0,07 [kg]
Montaż
taśma montażowa lub wkręt montażowy
x2
Deklaracje,
gwarancja
CE, 2 lata od daty produkcji
Uwagi
wyprowadzenia na złączach: Ø 0,41÷1,63
(AWG 26-14),
T–,T+ wejścia napięcia sterującego działaniem
przekaźników
- IN + wejście zasilania modułu
C1,C2 – zacisk wspólny przekaźnika
NO1, NO2 - zacisk normalnie otwarty przekaźnika
NC1, NC2 - zacisk normalnie zamknięty przekaźnika
