ProGuard 15 & 20

Contenu du carton

VUE D’ENSEMBLE (Figure A)

• Aspirateur de liquides et de poussières (1)

• Poignée (2)

• Base du chariot (3)

• Cordon de rallonge (4)

• Sac de quincaillerie (5)

• Filtre (humide)(6)

• Filtre à poussières fines (sèches) (7)

• Brosse à épousseter (8)

• Suceur plat (9)

• Ensemble de tuyau flexible (10)

• Brosse à plancher (11)

• Racloir en caoutchouc (12)

• Mode d’emploi (13)

• Tube en deux parties (14)

* Assemblé à l’intérieur de l’aspirateur

ProGuard 15 & 20

Carton Contents

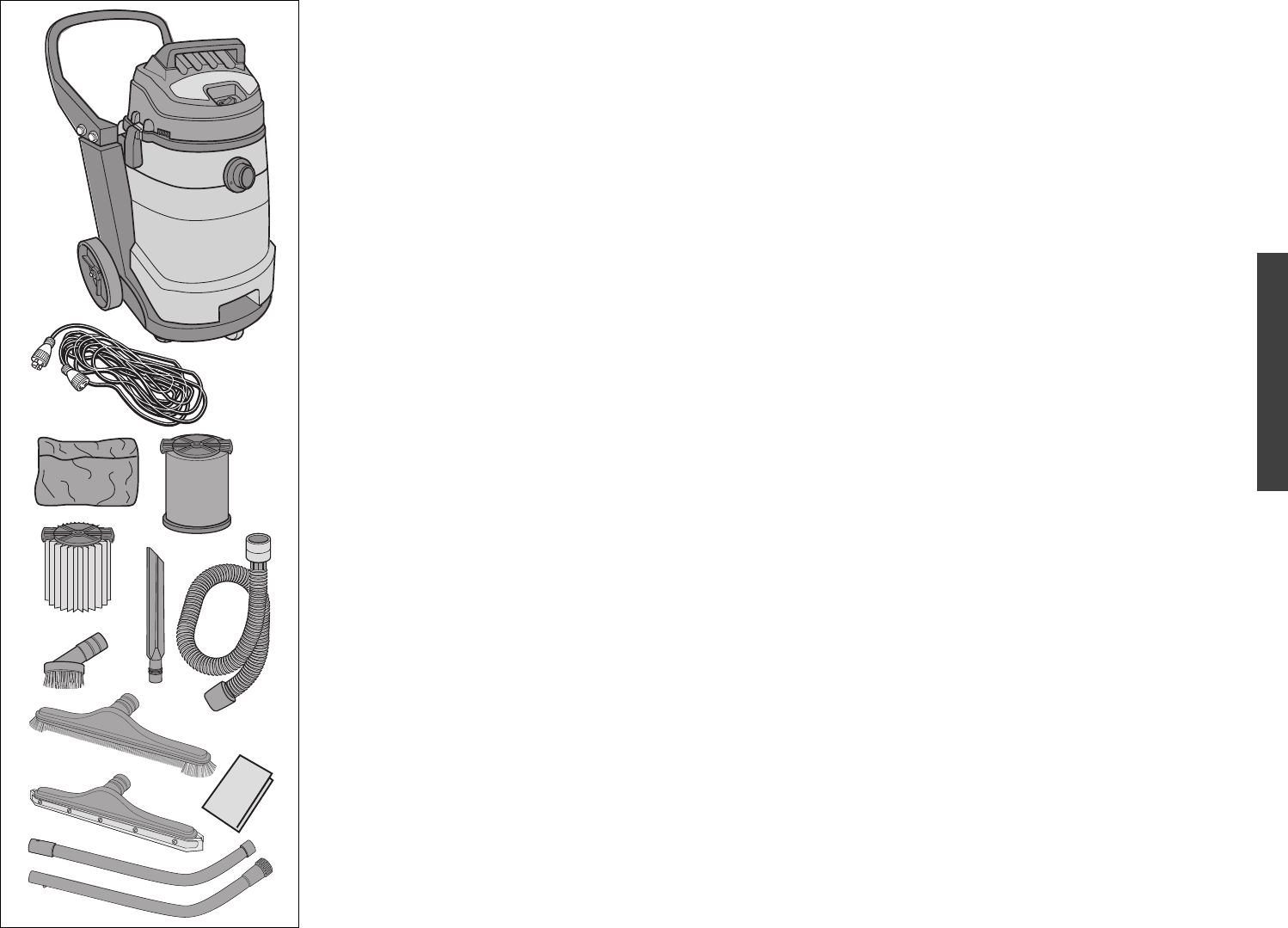

OVERVIEW (Figure A)

• Wet/Dry Vacuum Assembly (1)

•

Handle (2)

• Cart Base (3)

• Extension Cord (4)

• Hardware Bag (5)

• Filter (Wet) (6)*

• Fine Dust Filter (Dry) (7)

• Dust Brush (8)

• Crevice Tool (9)

• Hose Assembly (10)

• Floor Brush Tool (11)

• Squeegee Tool (12)

• Owner’s Manual (13)

• Two-Piece Wand (14)

ProGuard 15 & 20

Contenido de la caja

de cartón

GENERALIDADES (Figura A)

• Aspiradora para mojado/seco (1)

• Asa (2)

• Base del carrito (3)

• Cordón de extensión (4)

• Bolsa de herrajes (5)

• Filtro (para material mojado) (6)

• Filtro para polvo fino (para material seco) (7)

• Cepillo para polvo (8)

• Boquilla rinconera (9)

• Ensamblaje de la manguera (10)

• Herramienta de cepillo para pisos (11)

• Boquilla barredora de goma (12)

• Manual del usuario (13)

• Tubo extensor de dos piezas (14)

* Ensamblado dentro de la aspiradora.

(12)

(10)

(9)

(7)

(6)*

(8)

(11)

(13)

(14)

(4)

(1)

(2)

(3)

(5)

Figure A

* Assembled inside Vacuum cleaner.

ProTeam Owner’s Manual / Manual del usuario de ProTeam / Mode d’emploi ProTeam - 23

SP6777-1 ProGuard ESF 4/18/11 10:30 AM Page 25

Summary of content (4 pages)

PAGE 1
SP6777-1 ProGuard ESF 4/18/11 10:30 AM (2) (1) Page 25 ProGuard 15 & 20 Carton Contents ProGuard 15 & 20 Contenido de la caja de cartón ProGuard 15 & 20 Contenu du carton OVERVIEW (Figure A) GENERALIDADES (Figura A) VUE D’ENSEMBLE (Figure A) • Handle (2) • Asa (2) • Poignée (2) • Wet/Dry Vacuum Assembly (1) (3) • Cart Base (3) • Extension Cord (4) • Hardware Bag (5) • Filter (Wet) (6)* • Fine Dust Filter (Dry) (7) • Dust Brush (8) • Crevice Tool (9) • Hose Assembly (10) • Floor Brush To
PAGE 2
SP6777-1 ProGuard ESF 4/18/11 10:30 AM CENTER WHEEL CONFIGURATION P R O G U A R D 15 & 20 TRADITIONAL WHEEL CONFIGURATION Figure A = BOLTS Page 26 ProGuard 15 & 20 Cart Assembly ProGuard 15 & 20 Ensamblaje del carrito ProGuard 15 & 20 Assemblage du chariot CART ASSEMBLY (Figure A) ENSAMBLAJE DEL CARRITO (Figura A) El carrito que se incluye con estas aspiradoras ProGuard se puede utilizar en dos configuraciones muy diferentes.
PAGE 3
SP6777-1 ProGuard ESF 4/18/11 10:30 AM Page 27 ProGuard 15 & 20 Cart Assembly ProGuard 15 & 20 Ensamblaje del carrito ProGuard 15 & 20 Assemblage du chariot HANDLE ASSEMBLY (Figure A) ENSAMBLAJE DEL ASA (Figura A) ASSEMBLAGE DE LA POIGNÉE (Figure A) If any parts are missing or damaged, contact ProTeam Customer Service. Do not assemble until you have all the parts. 1. The push handle is attached to the base with 3/8" bolts and nuts. 2. Position the handle over the base handle receivers as shown.
PAGE 4
SP6777-1 ProGuard ESF 4/18/11 10:30 AM Page 28 ProGuard 15 & 20 Wet/Dry Vacuum Assembly 1. Position the power head assembly on the tank assembly as shown. ProGuard 15 & 20 ProGuard 15 & 20 Ensamblaje de la aspiradora Assemblage de l’aspirateur para mojado/seco de liquides et de poussières 1. Posicione el cabezal del motor sobre el ensamblaje del tanque de la manera que se muestra en la ilustración.
