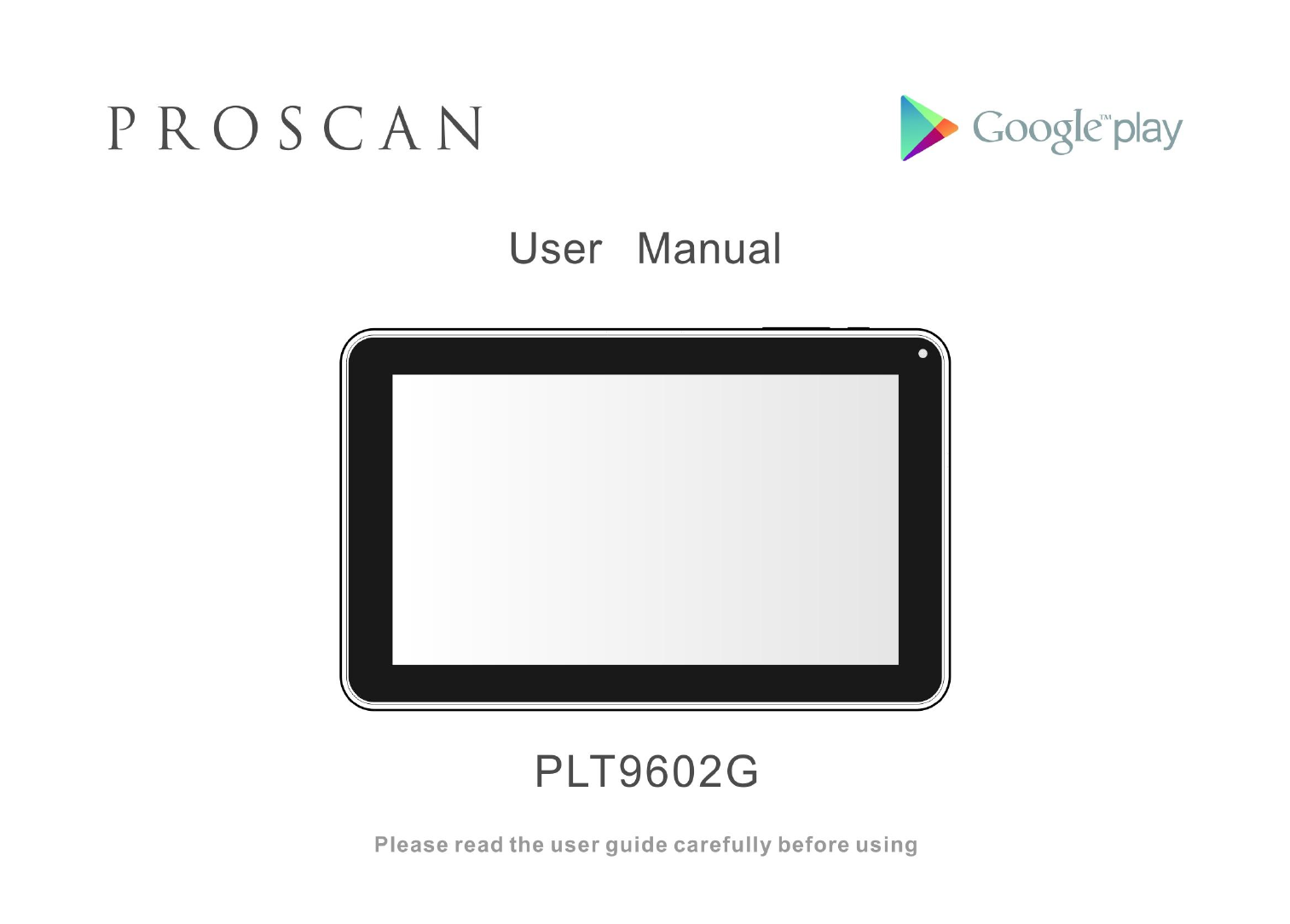

User Manual 0
User Manual Key points： This manual includes security measures and correct operating methods. For personal safety, please make sure to read this manual before using. Thank you! The machine adopts capacitive touch screen, you can just touch it by finger or click with capacitive pen for operation. (Never use the sharp objects to click the screen, or the touch screen may be damaged). Do not put the device at any high temperature, high humidity or dusty place.
User Manual Packing List: ： Please check box for the following items 1. Device 2. User Manual 3. Product Warranty 4. Power Adaptor (Note that this unit is meant to be charged by using the adapter. USB charging is an option but charging time will be increased greatly. And please use the adaptor for recharge if battery of device is gone and cannot be powered on.) 5. USB Cable 6.
User Manual Device description ①Touch screen：You can click and drag in the touch screen. ★②Camera：You can take photos and videos etc.. ③Volume-：Turn down the volume. ④Volume+：Turn up the volume. ⑤POWER：Keep pressing button over 2 seconds for power on/ off, press button once to turn on screen from sleep mode . ⑥ ：Earphone jack: 3.5mm standard earphone jack. ⑦ MIC：Microphone jack ⑧ ：Micro USB, Micro-5 pin connector. ⑨ ：DC jack: Connect the power cable to charge to the device. ⑩Speaker holes：Output sound.
User Manual Setting up for the first time Charging your device： For first-time use, you need to charge the device for ten hours. After that you can recharge the device as needed. Connect the DC-in jack to your device and plug the AC adapter into any AC outlet. 【TIPS】: 1. This device adopts built-in polymer battery. Only the specified charger should be used. 2. It is normal for the device’s surface to become warm during charging or long periods of use. All devices are factory tested before release. 3.
User Manual Power On Keep pressing power button over 2 seconds, device will start up opening screen, Android system is activating and enter the main screen. Sleep Mode After devise is on, press power button once and it goes to sleep mode. The screen is now on standby and under low battery consumption. To wake up device, press one more time power button.
User Manual Tap and hold -- Tap over 2 seconds, it will turn on option list Slide -- Slide up, down, left or right for fast scrolling browsing page and display screen Drag – drag an icon and relocate the position 6
User Manual Double Click – Double click to enlarge or shrink the display size of picture or under browsing webpage. Shut --Use two fingers at same time on touch panel, to enlarge or to shrink the display scale.
User Manual Home Screen ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Google Search Click to turn on voice search, it will search according to voice input ( Make sure WIFI is on ) Back to previous screen Back to Home screen List of last running applications Shortcut to application Enter applications page Display of icons and device status, click to turn on notification screen 8
User Manual Home screen with a set of 5 screens, slide left/ right to view individual screen Change of Wallpaper 1. Tag home screen, it will pop-up wallpaper selection 2. Select preloaded wallpapers or picture as wallpaper 3. Click “setup” to confirm Add shortcut on Home screen 1. Enter in application page, tag the icon of application 2. Locate the icon to designated position or locate it in another screen Add Widget in Home Screen 1. Enter application page and slide to Widget page 2.
User Manual Notification screen In home screen or under running application, select right side notification screen, check device status and set up below options： Icon Icon Description WiFi signal Wifi connection, icon is full under strong signal Battery Status of battery or if device is being charged USB Connection To show if USB port is connected Soft keyboard Turn on soft keyboard, for word typing Screen shot After taking screen shot, show picture saved Applications Internet Browsing Brow
User Manual Browsing webpage 1. Enter application page, select ”Browser” Icon 2. To brows certain webpage, select URL and input website address, and select “confirm” 3.
User Manual Browser setting When browsing webpage，click upper right corner“ ”，adjust setting in the option menu Current visited webpage 1. Enter application page, click ”Browser” 2. Select bookmark current visited history 3. Select webpage Email Send and Receive email Setting of email account 1. Enter application page and click ”Email” 2. Enter email address and password 3. Select next step ( for personal email account) or manual setting (for commercial email account) 4.
User Manual Sending outgoing message 1. Enter application page and select ”Email” 2. Type in Recipients ；Manual input email address，use ” ;” or ” ,” to separate more than one recipients 3. Type in Subject 4. Type in message in content 6. Select 7. Select for attachments and send out message Remark ：If user is offline，message cannot be sent out Check email message In email account, user can check downloaded message, go online to check new messages.
User Manual Camera The built-in front camera can take picture and video file. Take picture 1. Click“Camera”in application page, device is default at picture taking, icon is“ 2. To take picture，click “ ” Video shooting 1. Select recording in video file，click“ 2. Click “ ”to record video file. 3.
User Manual File Explorer Go to application page and click“Explorer”。 Check file In“Explorer”，user can check and manage files in SD Card、Internal Memory and USB。 Connect USB port with OTG cable，it shall detect USB device such as memory stick, click“Explorer”to check files File operation 1. Go to application page and click“Explorer”。 2. Select file or file path 3. Press file or folder over 2 seconds，user can operate it through options 4.
User Manual Connecting to a PC: • You can connect with PC by USB cable attached with the device. You can transfer your personal data to the PC. • Connect the PC and the device, it will change to the USB mode, in this state, realize the files transfer function between the PC and the device. Connecting a USB device: • USB devices are supported, such as a keyboard, mouse through the USB port. • View media files on USB storage with installed photo, music or video applications.
User Manual Inserting the MicroSD card : You may install a Micro SD card to expand your device’s storage space. 1. This device supports Micro SD card up to 32GB capacity. 2. Insert the Micro SD card as shown. 【Note】: Ensure that the Micro SD card is inserted all the way into the card slot. 【Caution】: Before removing this card, make sure your device is not accessing data on the card. Connecting to the Network: Wi-Fi wireless setup: Enter the setting interface, and turn on the Wi-Fi item.
User Manual Commonly used settings Press the setup icon to enter the setting. Wi-Fi: Click ON or OFF to open or close Wi-Fi. When open Wi-Fi，the system will scan the wifi signal around automatically. Meanwhile, users could add network manually as well. Display: Rotate screen setting: Enter setting menu：Display Auto-rotate screen，you can open /close the screen autorotation function.
User Manual Language & input: 1. Language: Users can choose OSD Languages. 2. KEYBOARD & INPUT METHODS: select language method. 【Remark】：In this state, users can switch the input method . Date & time: 1. In the settings for your device, always keep the Automatic Date & Time checked. 2. If the synchronized time is incorrect, un-check the Automatic Date & Time to set your Time Zone and display the correct time.
User Manual Trouble shooting • Can not power on: --Connect the power cable to charge to the device, after a while and then check again. --If it still can not power on, please contact with our distributor or service centre. • Serious noise: --Check if the music file is damaged. --If the music files are damaged, it may cause serious noise and jumping sound. • Can not download or copy: --Check if it is connecting correctly between the device and PC. --Check the spare space of the memory.
User Manual Product OS CPU System RAM Memory LCD Touch Panel WIFI Camera(front) Ethernet LAN Gravity Music format Video format Picture format Specification Google AndroidTM 4.2 Dual Core 1.0GHz main chip(up to) + Super 3D GPU + 1080P media processor 512MB DDRIII 4GB (8GB optional) NAND Flash 9" 800*480 LED-backlit panel 2 point Capacitive touch screen 802.11 b/g/n 0.3-megapixel Yes（by USB RJ45 dongle ） 3D gravity sensor MP3,WMA,FLAC,AAC,OGG,WAV,APE VP8,RM,MOV,MPG,MP4,AVI,3GP,DAT, FLV,MKV,…etc.
Manuel de l'utilisateur 21
Manuel de l'utilisateur Information importante Ce manuel comprend des mesures de sécurité et des méthodes d'exploitation appropriées. Pour votre sécurité personnelle, s'il vous plaît lisez ce manuel avant d'utiliser cet appareil. Je vous remercie! L’appareil a un écran tactile capacitif, il vous suffit de toucher avec le doigt ou cliquez avec le stylo capacitif pour faire les opérations. (Ne jamais utiliser les objets pointus pour cliquer sur l'écran, ou l'écran tactile peut être endommagé).
Manuel de l'utilisateur applications dans le Mini SD (Exclu). Si plusieurs programmes sont en cours d'exécution simultanément, le système devient lent, donc, s’il vous plaît fermer quelques unes des applications, dans les Paramètres Apps. Pour toute autre aide nécessaire pour le fonctionnement de cet appareil s’il vous plaît contacter la société ou le distributeur agréé. Tout démontage non autorisée de l’appareil annulera la garantie.
Manuel de l'utilisateur Description de l’appareil ①L'écran tactile: Vous pouvez cliquer et faire glisser sur l'écran tactile. ★② Appareil photo: 0.3 méga pixels, vous pouvez prendre des photos et des vidéos, etc ③Volume-: baissez le volume ④Volume +: augmenter le volume ⑤limentation: Appuyer sur le bouton pendant 2 secondes pour allumer ou éteindre,appuyer une fois le bouton pour activer l’écran de mode veille.
Manuel de l'utilisateur Si il n'y a aucune mention particulière, "Presse" signifie Appui court. 【Remarque】: Les images dans le manuel d’utilisation sont seulement pour votre référence, pour les éléments qui ont le signe"★" , s'il vous plaît se référer au produit réel. Configuration pour la première fois Mise en charge de votre appareil： Pour la première fois de l'utilisation, vous devez charger l'appareil pendant dix heures. Après cela, vous pouvez recharger l'appareil en fonction des besoins.
Manuel de l'utilisateur 3. Arrêter la fonction WLAN lors de non-utilisation. 4. Fermer la selection de synchronisation 5. Définir un temps plus court pour rétroéclairage de l'écran 6. Réduire la luminosité de l'affichage Allumer Appuyez sur le bouton Power pendant 2 secondes, l’appareil est allumé avec l’écran de OPENING, le système Androit est activé et entre le menu principal. Mode de veille Après avoir allumé l’appareil, appuyez sur le bouton OFF une fois et il entre le mode de veille.
Manuel de l'utilisateur sélectionner le menu ou activer des applications.
Manuel de l'utilisateur Traîner- déplacez une icône et changez la position Double Click – Double cliquez pour agrandir ou réduire la taille d'affichage de l'image ou la page Web au cours de navigation.
Manuel de l'utilisateur Écran d’accueil ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Google Recherche Cliquez pour activer la recherche vocale, il cherchera en fonction de saisie vocale (Assurez-vous que le wifi est activé) Revenir à l'écran précédent Retour à l'écran d'accueil Liste des dernières applications en cours d'exécution Raccourci de l'application Entrez page des applications Affichage des icônes et des état de l'appareil, cliquer pour allumer l'écran de notification 29
Manuel de l'utilisateur Écran d'accueil avec un ensemble de 5 écrans, glissez vers la gauche / droite pour afficher l'écran individuel Changement du fond d’écran 1. Sur l'écran d'accueil, faitez afficher la sélection de fond d’écran 2. sélectionnez les papiers de fond préchargés ou une image comme fond d'écran 3. Cliquez sur "Définition" pour confirmer Ajouter les icones de raccourci sur l’écran d’accueil 1. Entrez la page de l'application et faites glisser sur la page Widget 2.
Manuel de l'utilisateur Notification de l’écran Dans l'écran d'accueil ou sous l'application, sélectionnez à la côté droite la notification de l'écran, vous pouvez consulter l'état du dispositif et mettre en place des options ci-dessous Icon Icon Description WiFi signal Wifi connection, icon is full under strong signal Battery Status of battery or if device is being charged USB Connection To show if USB port is connected Soft keyboard Turn on soft keyboard, for word typing Screen shot After t
Manuel de l'utilisateur Page de navigation 1. Entrez la page de l'application, sélectionnez l’icône "Navigateur" 2. Pour naviguer sur un certain webpage, sélectionnez URL et tappez le site Web, puis sélectionnez "confirmer" 3.
Manuel de l'utilisateur Configuration de navigateur Lors de la navigation, cliquez sur le coin supérieur droit " ", ajustez la configuration dans le menu d'options La webpage en cours de visite 1. Entrez la page de l'application, cliquez "Navigateur" 2. Selectionnez le favoris histoire de visite en cours 3. Sélectionnez la webpage Email Envoyer et recevoir émail Paramétrage du compte émail 1. Entrez la page de l'application et cliquez sur "Envoyer" 2. Entrez l'adresse e-mail et mot de passe 3.
Manuel de l'utilisateur Envoi du message sortant 1. Entrez la page de l'application et sélectionnez "E-mail" 2. Tappez le destinaire;ajoutez manuellement l’adresse émail, utilisez :ou, pour séparer plusieurs destinataires 3. Tappez le sujet 4. Tappez le message dans le contenu 5. Sélectionnez pour les pièces jointes 6.
Manuel de l'utilisateur Caméra La caméra intégrée à l'avant pouvant prendre des photos et de fichiers vidéo. Prendre les photos 1. Cliquez sur "Camera" dans la page de l'application, l'appareil est par défaut à la prise de photo, l'icône est " 2. Pour prendre une photo, cliquez sur " " " Filmage de vidéo 1. Sélectionnez l'enregistrement dans le fichier vidéo, cliquez sur " 2. Cliquez sur " " " pour enregistrer le fichier vidéo. 3.
Manuel de l'utilisateur Fichier Explorateur Allez à la page de l’application et cliquez sur “Explorer” Vérifier le fichier Dans "Explorer", l'utilisateur peut vérifier et gérer les fichiers de la carte SD, de la mémoire interne et dans la clé USB. Connectez le port USB avec la câble OTG, il doit détecter un périphérique USB comme une clé USB, cliquez sur "Explorer" pour vérifier les fichiers Opération de fichier 1. Allez à la page de l’application et cliquez sur "Explorer". 2.
Manuel de l'utilisateur Désinstaller le fichier APK 1. Allez à la page de l’application et cliquez sur "apkInstaller". 2. sélectionnez "Gérer" 3. Cliquez sur le fichier APK à désinstaller. Connexion à un PC: • Vous pouvez vous connecter au PC en utilisant le câble USB attaché à l'appareil. Vous pouvez transférer vos données personnelles sur le PC.
Manuel de l'utilisateur Insertion de la carte micro SD (exclu): Vous pouvez installer une carte micro SD pour étendre l'espace de stockage de votre appareil. 1. Cet appareil support une carte Micro SD jusqu'à 32 Go de capacité.. 2. Insérez la carte micro SD comme indiqué. 【Remarque】 : Assurez-vous que la carte micro SD est insérée au fond dans la fente de carte. 【Attention】 : Avant de retirer cette carte,assurez-vous que votre appareil n'accède pas aux données se trouvant sur la carte.
Manuel de l'utilisateur Connexion au réseau: 1. Configuration Wi-Fi sans fil: Entrez l'interface réglage, et activer la connexion Wi-Fi. L’appareil va automatiquement rechercher les réseaux sans fil à proximité accessibles .
Manuel de l'utilisateur Paramètres couramment utilisés Appuyez sur l'icône d'installation pour entrer le réglage. Wi-Fi: Cliquez sur ON ou OFF pour ouvrir ou fermer la connexion Wi-Fi. Lorsque Wi-Fi est ouvert, le système va scanner le signal wifi automatiquement. Pendant ce temps, les utilisateurs peuvent ajouter manuellement le réseau .
Manuel de l'utilisateur Langue & entrée: 1. Langue: Les utilisateurs peuvent choisir les langues OSD. 2. MÉTHODES DE CLAVIER & ENTRÉE: Sélectionner la méthode de la langue d'entrée. 【Remarque】 : Dans cet état, les utilisateurs peuvent commuter entre les méthodes. Date et heure: 1. Dans les réglages de votre appareil, gardez toujours la date et de l'heure automatique vérifiée. 2.
Manuel de l'utilisateur Dépannage • Impossible de s'allumer: - Branchez le câble d' pour recharger l'appareil, vérifier encore après un certain temps. - Si l’alimentation échoués après la mise en charge, s’il vous plaît télécharger le firmware et améliorer le dispositif sur www.curtisint.com en utilisant un PC. - Si elle ne peut pas toujours s’allume, s'il vous plaît contactez votre distributeur local ou centre de service. • le bruit grave: - Vérifiez si le fichier de musique est endommagé.
Manuel de l'utilisateur Spécifications du produit WIFI Google AndroidTM 4.2 Dual Core à 1,0 GHz puce principale + Super 3D GPU + 1080P processeur multimédia 512MB DDRIII 4GB (8GB en option) NAND Flash 9 "800 * 480 rétroéclairé par LED du panneau Écran tactile 2 points capacitif 802.11 b/g/n Appareil photo Ethernet LAN Gravité Format de musique Format vidéo Format de l'image 0.
