Installation Guide

30
INSTRUCCIONES DE ENSAMBLAJE

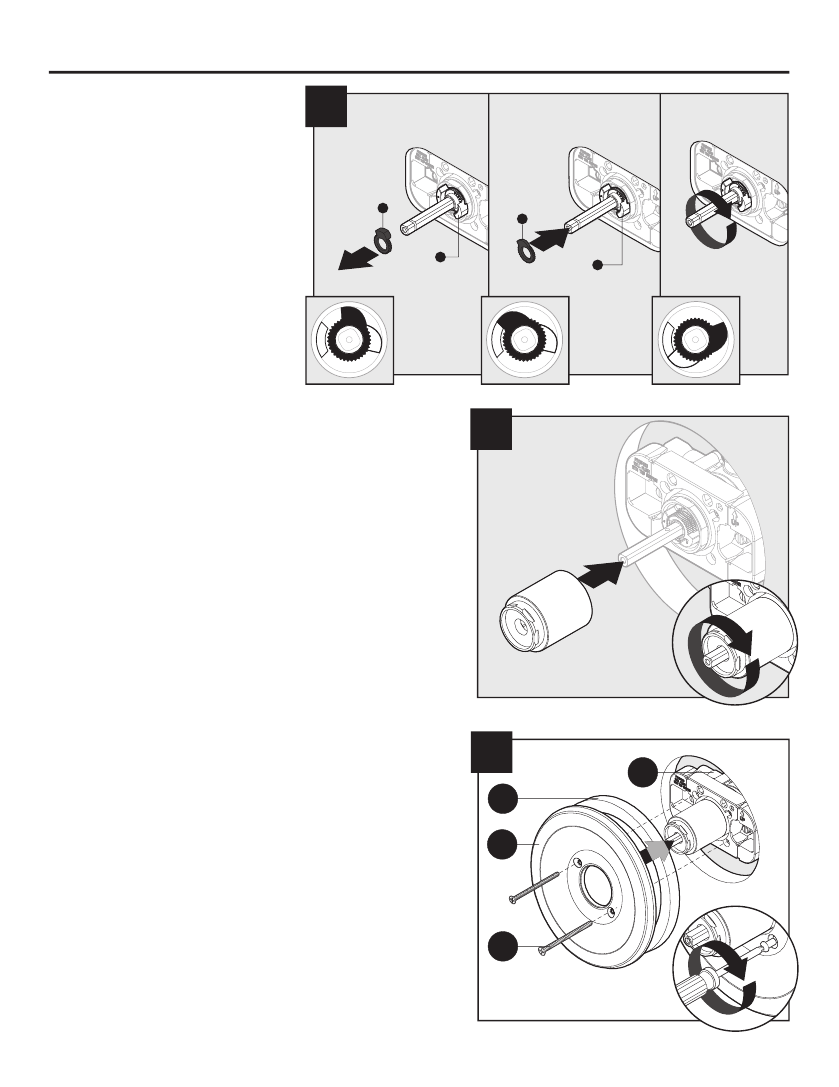

17. Instale el escudo de la bocallave (E) y el sello
del escudo (F) con tornillos (AA) en el cuerpo
de la válvula (H).
1
17
17
F
H
E
AA
2
1
16
16
2
16. Vuelva a colocar la tapa de la válvula.
1
2
a
a
b
b
15
15
tope rojo
tope rojo
tope azul
tope azul
15. Retire el tope rojo (a) y
reemplácelo apoyado en
el tope jo (c), así evitará
que el vástago de la válvula
gire más allá de lo deseado.
Gire la palanca a la posición
de apagado cuando la
temperatura esté ja.
NOTA: No mueva el tope
azul (b). Es posible que se
requiera un mantenimiento por
temporada de la temperatura
de salida máxima debido a los
cambios en la temperatura del
agua del subsuelo.
b
c
a
b
c
a
b
c
a
