INSTRUCCIONES DE ENSAMBLAJE

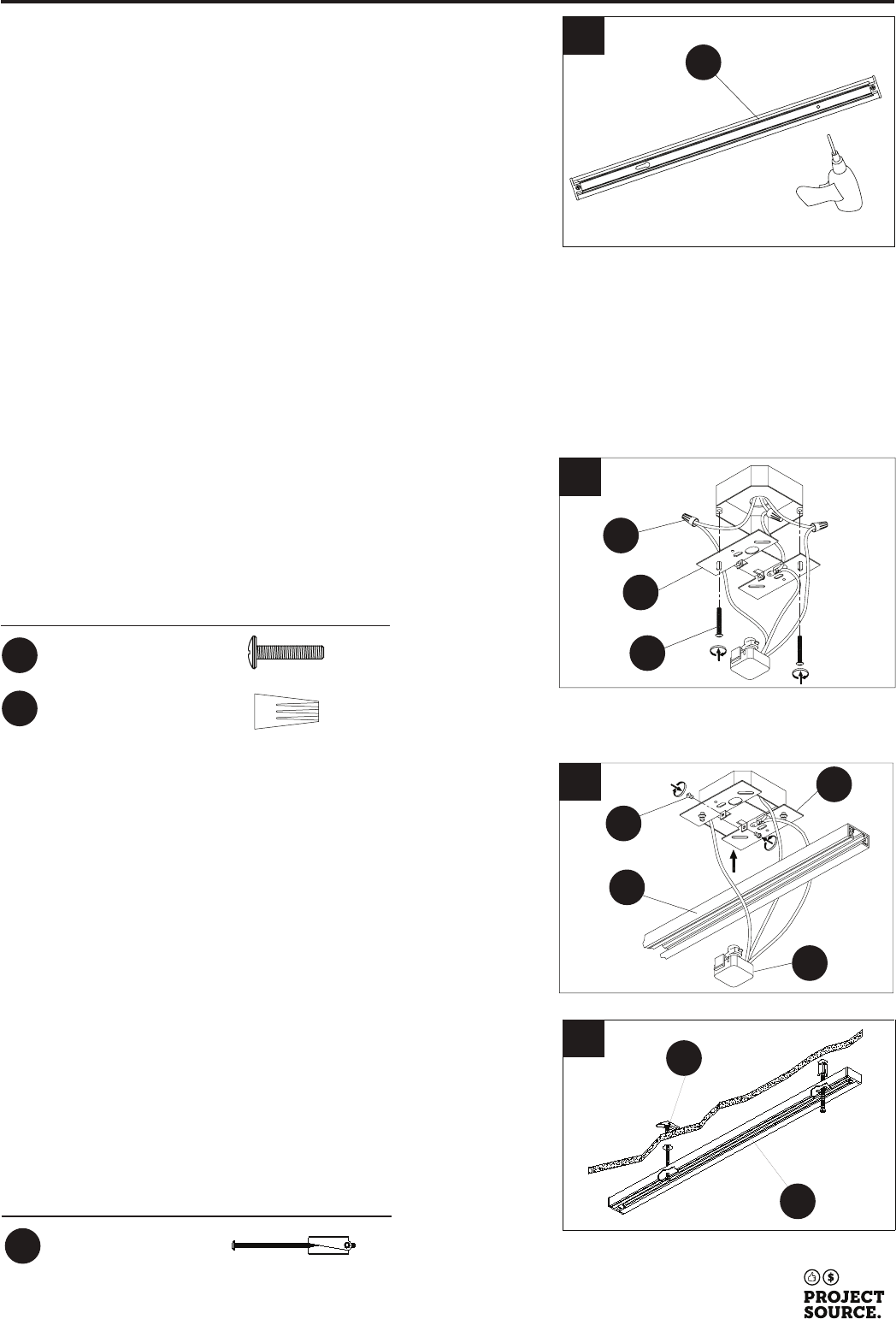

2. Para colocar, taladre la sección del riel (F) en el lugar,
marque la ubicación de los orificios y centre en la sección
del riel (F). Taladre un orificio perpendicular de 0,48 cm
(3/16") en las marcas y retire las rebabas. Asegúrese de no
dañar los aislantes ni los conductores. Use aditamentos de
montaje (no se incluyen) que no entren en contacto con los
aislantes ni los conductores para completar el trabajo.
F
CC
Aditamentos utilizados
Tornillo de fiador
x2
CC
2
5
3. Realice las conexiones eléctricas con los conectores de
cables (BB). Consulte CONEXIONES ELÉCTRICAS en la
sección de información de seguridad de la página 19. Instale
la soporte de montaje (A) en la caja de unión utilizando
los tornillos de la caja de unión (AA).
4. Determine la ubicación y fije la sección del riel (F) a la
soporte de montaje (A) y asegure con los tornillos de
sujeción (D). Coloque la sección del riel (F) y el conector de
suministro (B) en la ubicación deseada en el techo y anote
la ubicación del suministro eléctrico. Marque el techo a
través de los orificios en la sección del riel (F) y retire esta
última del techo.
Aditamentos utilizados
A
3
4
Tornillos de la
caja de unión
x2
BB
Conector
de cables
x3
BB
AA
F
AA
D
F
Lowes.com
Nota: Se debe proveer una sección simple del riel que
mida 1,22 m con una abertura de montaje con una
separación de como máximo 15,24 cm de cada extremo
de la sección del riel (F).
Se pueden proporcionar aberturas adicionales. Se debe
proveer una sección simple del riel que mida más de 1,22 m
con una abertura de montaje con una separación de como
máximo 30,48 cm de cada extremo de la sección del riel (F),
con aberturas adicionales colocadas al menos cada 1,22 m
a lo largo de la sección del riel (F).
5. Para instalar el ensamble en un techo de panel de yeso,
use tornillos de fiador (CC). Taladre un orificio de
1,59 cm (5/8") en cada marca en el techo, pase los tornillos
de fiador por el riel y enrosque pasadores 1,27 cm en los
pernos. Coloque la sección del riel (F) pegado a la pared y
coloque los pasadores en los orificios hasta que el resorte
se abra. Apriete los tornillos.
