User manual

Ha
Hb
Hc
Hd

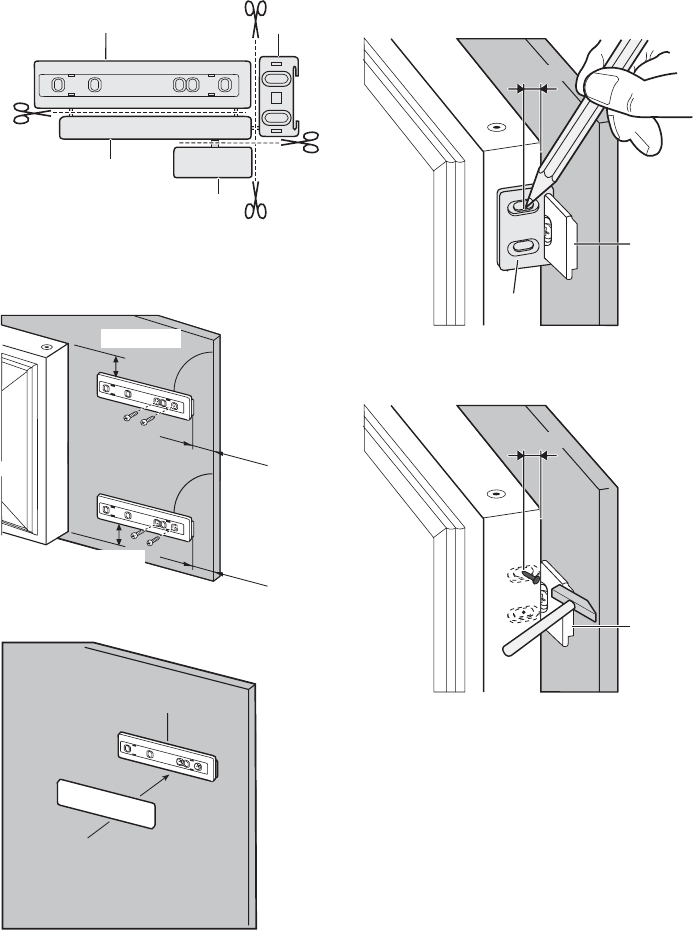

7. Uzstādiet daļu (Ha) virtuves mēbeļu iekš-
pusē.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
8. Uzbīdiet daļu (Hc) uz daļas (Ha).
Ha
Hc
9. Atveriet ledusskapja un virtuves mēbeles
durvis 90° leņķī.
Ievietojiet nelielo taisnstūra elementu
(Hb) vadotnē (Ha).
Savienojiet ledusskapja un virtuves mē-
beles durvis un iezīmējiet atverēm pare-
dzētās vietas.
Ha
Hb
8 mm
10. Noņemiet kronšteinus. Uzstādiet tapu
(K) 8 mm attālumā no durvju ārējās ma-
las.
Ha
K
8 mm
11. Novietojiet vēlreiz mazo taisnstūra ele-
mentu uz vadotnes un nostipriniet to ar
komplektācijā esošajām skrūvēm.
Pielāgojot daļu Hb, pielīdziniet virtuves
mēbeles durvis ierīces durvīm.
28 progress
