User manual

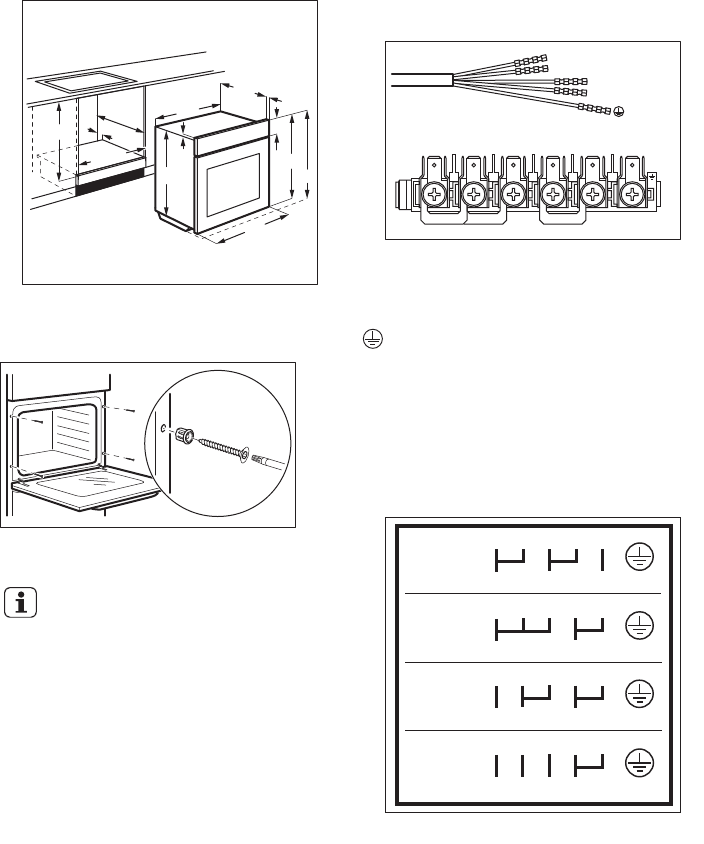

Ugradnja
min. 550
20
600
min. 560
591
598
594
114
19
21540
570
558
Pričvršćivanje uređaja za
kuhinjski ormarić
A
B
Električna instalacija
Proizvođač nije odgovoran ako
ne poštujete sigurnosne mjere
iz poglavlja o sigurnosti.
Ovaj uređaj isporučen je bez utikača i
kabela napajanja.
Kabel
Vrste kabela primjenjive za instalaciju ili
zamjenu: H07 RN-F, H05 RN-F, H05 RRF,
H05 VV-F, H05 V2V2-F (T90), H05 BB-F.
Za presjek kabela pogledajte ukupnu
snagu na nazivnoj pločici:
Spajanje priključne pločice
Uređaj ima šestopolnu priključnu pločicu.
Mostovi su postavljeni za rad na
trofaznom naponu od 400V s vodičem
nule.
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
1 2 3 4 5
L 1 – 2 – 3 = vodiči faza
N 4 = neutralni vodič
= vodič uzemljenja
Ako je napon napajanja različit, presložite
mostove na priključnoj pločici (pogledajte
dijagram spajanja ispod). Priključite vodič
uzemljenja na priključak. Nakon što
priključite kabel napajanja na priključnu
pločicu, učvrstite ga steznom spojnicom.
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
230V 3~
230V 1~
400V 2N~
400V 3N~
L1
L1 N
L2
L1 N
N
L2
L3
L1
L2
L3
PE
PE
PE
PE
20 Progress
