User manual

E
E
B
D
C

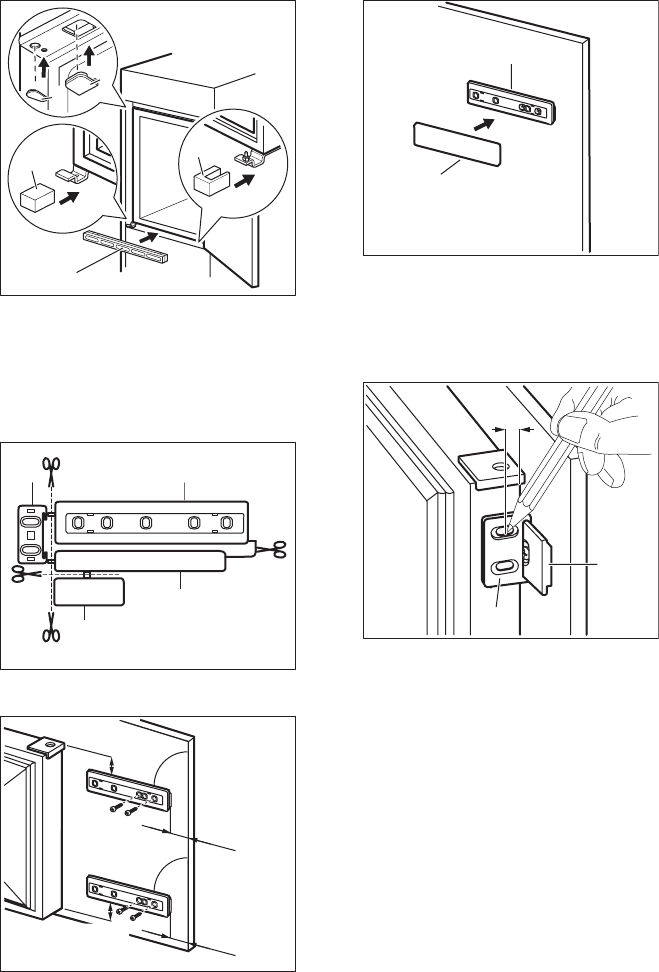

10. Sumontuokite ventiliacijos angų
groteles (B).
11. Ant lanksto uždėkite lanksto gaubtelius
(E).
12. Prijunkite prietaisą prie virtuvės baldo
durelių iš šono.
13. Atskirkite dalis (Ha), (Hb), (Hc) ir (Hd).
Hb Ha
Hc
Hd
14. Virtuvės baldo vidinėje pusėje
sumontuokite dalį (Ha).
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
15. Dalį (Hc) užstumkite ant dalies (Ha).
Ha
Hc
16. Atidarykite prietaiso ir virtuvės baldo
dureles 90° kampu.
17. Mažą keturkampę dalį (Hb) įkiškite į
kreipiklį (Ha).
18. Sudėkite prietaiso ir baldo dureles
kartu ir pažymėkite angas.
Ha
Hb
8 mm
19. Išimkite laikiklius ir pažymėkite 8 mm
atstumą nuo durelių išorinio krašto, kur
bus vinis (K).
Progress 45
