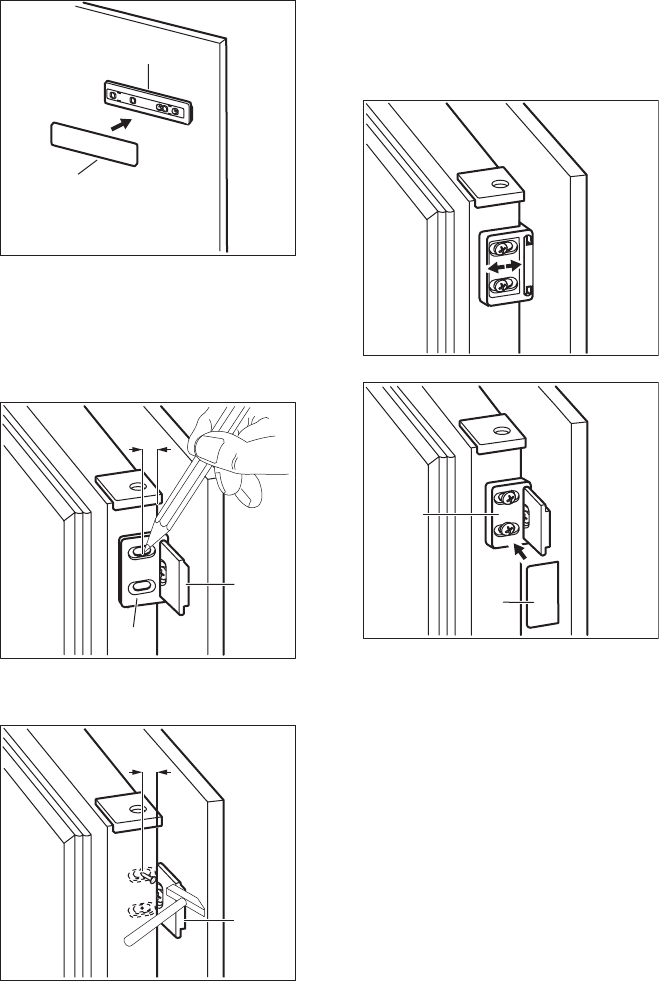

16. Atveriet ierīces durvis un virtuves
mēbeļu durvis 90° leņķī.
17. Ievietojiet nelielo taisnstūra elementu
(Hb) vadotnē (Ha).
18. Savienojiet ierīces un virtuves mēbeļu
durvis un iezīmējiet atverēm
paredzētās vietas.
Ha
Hb
8 mm
19. Noņemiet kronšteinus un iezīmējiet
8 mm attālumu no durvju ārējās malas,
kur jāuzstāda skrūve (K).
Ha
K
8 mm
20. Novietojiet vēlreiz nelielo taisnstūra
elementu uz vadotnes un nostipriniet
to ar komplektācijā esošajām skrūvēm.
21. Pielāgojot daļu (Hb), izlīdziniet virtuves
mēbeļu durvis ar ierīces durvīm.
Hb
22. Iespiediet detaļu (Hd) detaļā (Hb).
Hb
Hd
Pārbaudiet vēlreiz, lai pārliecinātos, vai:
• visas skrūves ir pievilktas;
• blīvējuma sloksne cieši piestiprināta pie
korpusa;
• durvis atveras un aizveras pareizi.
