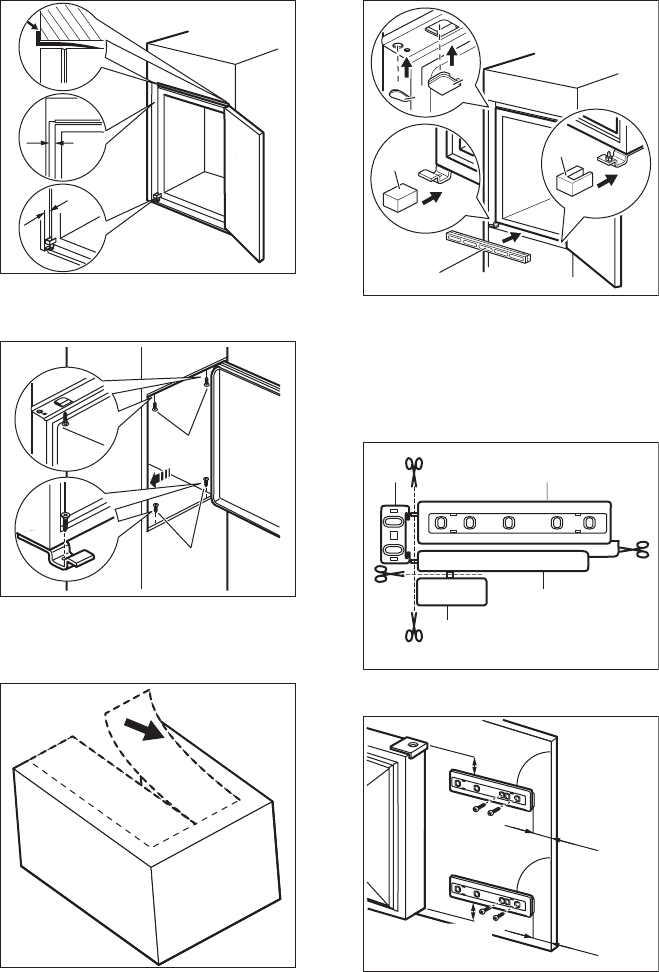

7. Pieskrūvējiet ierīci ar 4 skrūvēm pie
mēbeles ar iebūvēšanai paredzētu
izgriezumu.
I
I
8. Noņemiet vajadzīgo daļu no eņģes
apvalka (E). Pārliecinieties, ka
noņemat DX daļu labajai eņģei, SX
pretējai eņģei.
9. Piestipriniet apvalkus (C, D) pie
kronšteiniem un eņģu atverēm.
E
E
B
D
C
10. Uzstādiet ventilācijas restes (B).
11. Piestipriniet eņģu apvalkus (E) pie
eņģēm.
12. Pievienojiet ierīci stateniski pie virtuves
mēbeļu sānu sienas.
13. Atvienojiet detaļas (Ha), (Hb), (Hc) un
(Hd).
Hb Ha
Hc
Hd
14. Uzstādiet detaļu (Ha) virtuves mēbeles
iekšpusē.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
15. Uzbīdiet detaļu (Hc) uz detaļas (Ha).
