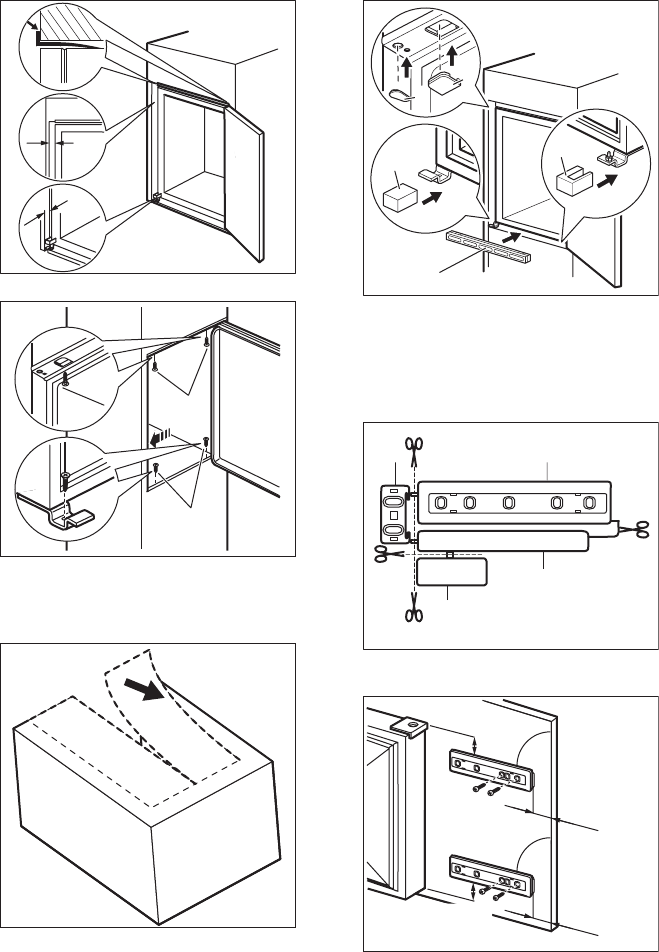

7. Kinnitage seade nišši 4 kruvi abil.
I
I
8. Eemaldage hinge kattelt õige osa (E).
Parempoolse hinge puhul eemaldage
osa DX, vasakpoolse hinge puhul osa
SX.
9. Kinnitage katted (C, D) hoidikutele ja
hingeavaustele.
E
E
B
D
C
10. Paigaldage ventilatsioonivõre (B).
11. Kinnitage hingedele hingekatted (E).
12. Ühendage seade köögimööbli
külgseinaseina külge.
13. Eemaldage osad (Ha), (Hb), (Hc) ja
(Hd).
Hb Ha
Hc
Hd
14. Paigaldage osa (Ha) köögimööbli
siseküljele.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
15. Lükake osa (Hc) osale (Ha).
