Sıcak havalı ızgara 1650 W
Izgara 1650 W
Fırın lambası 25 W
Sıcak hava fanı motoru 25 W
Soğutma fan motoru 25 W
Toplam bağlantı gücü
1875 W
İşletim gerilimi (50 Hz) 230 V
Girinti boyutları
Yükseklik - alt üst kenar 600 mm.
Yükseklik - girintide 587 mm.
Genişlik 560 mm.
Derinlik 550 mm.
Fırın boşluğu
Yükseklik 335 mm.
Genişlik 395 mm.
Derinlik 400 mm.
Fırın kapasitesi 56 l.
Montaj
Montaj personeli için talimatlar
Önemli
Montaj ve bağlantı, yürürlükteki
kanunlara uygun olarak yapılmalıdır. Her
türlü müdahale, cihaz kapalı iken
yapılmalıdır. Cihazın tamir işlemlerini
sadece kalifiye servis mühendisleri
yapabilir.
Üretici firma, güvenlik önlemlerinin alın-
mamasından kaynaklanacak sorunların
sorumluluğunu kabul etmez.
Elektrik bağlantısı
Elektrik bağlantısını yapmadan önce
aşağıdaki hususlara lütfen dikkat ediniz:
– Sigorta ve evin elektrik tesisatı cihazın çe-
keceği azami yüke uygun olmalıdır (bkz.
bilgi etiketi).
– Ev tesisatı, yürürlükteki yönetmelikler uya-
rınca uygun bir topraklama bağlantısı ile
donatılmış olmalıdır.
– Priz ve çok kutuplu devre kesici şalter, ci-
haz
ın montajından sonra kolay erişilebilir
olmalıdır.
Bu cihaz bilgi etiketinde belirtilen toplam elek-
trik yüküne uygun standart bir fiş takılı bir
bağlantı kablosuyla birlikte temin edilmekte-
dir. Fiş, uygun bir duvar prizine takılmalıdır.
Nominal kesitlerin göz önünde bulundurul-
duğu aşağıdaki şebeke kablosu tipleri uygun-
dur:
H07RN-F, H05RN-F, H05RR-F, H05VVF,
H05V2V2-F (T90), H05BB-F.
Bağlantı priz kullanılmadan gerçekleştiriliyor
veya ulaşılamıyor ise, cihaz ve şebeke kablo-
su arasına, kontakları arasındaki boşluk en az
3 mm. olan çok kutuplu bir devre kesici (ör-
neğin: sigorta, LS-şalteri) yerleştirilmelidir.
Şalter, toprak kablosu ile hiçbir noktada ke-
sişmemelidir. Sarı-yeşil toprak kablosu diğer
kablolardan 2-3 cm. daha uzun olmalıdır.
Bağlantı kablosu daima hiçbir noktasında
50°C'nin üzerinde (oda sıcakl
ığı üzerinde) bir
ısıya maruz kalmayacak şekilde döşenmeli-
dir.
Bağlantı yapıldıktan sonra, ısıtma rezistans-
ları yaklaşık 3 dakika boyunca çalıştırılarak
test edilmelidir.

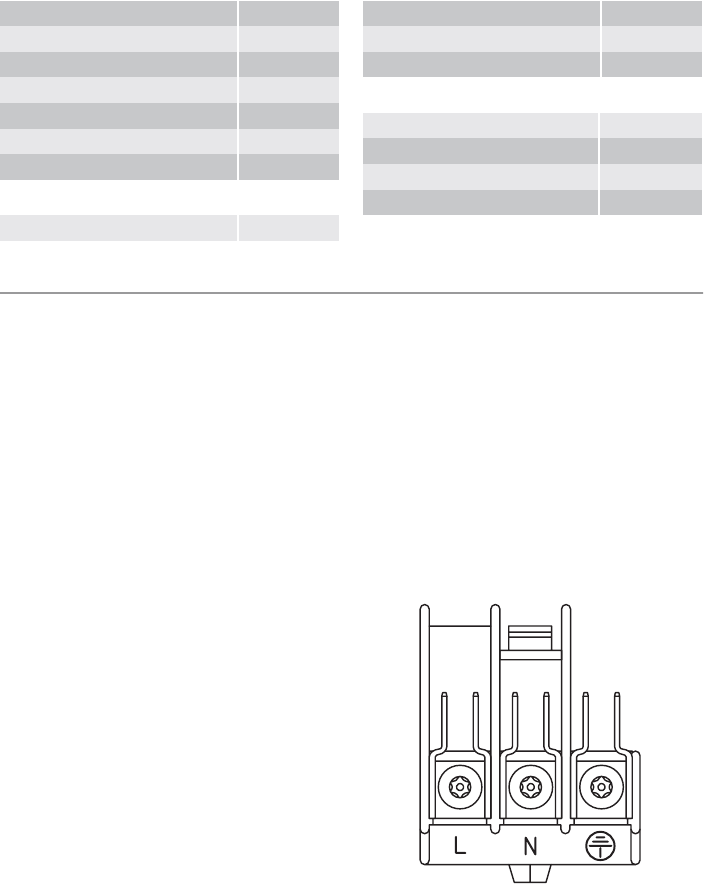

Bağlantı kutusu
Fırın, 230 V'luk tek fazlı güç kaynağı ile çalı-
şacak şekilde tasarlanmış, erişimi kolay bir
bağlantı kutusu ile donatılmıştır.
Montaj talimatları
Kurulu cihazın sorunsuz bir şekilde kullanımı-
nı sağlamak için, cihazın yerleştirileceği ünite
veya kolon uygun boyutlara sahip olmalıdır.
Yürürlükteki yönetmeliklere uygun olarak,
elektrik çarpmalarına karşı koruma sağlayan
tüm parçalar ve yalıtımlı parçalar gerekli özel
