Operation Manual

8

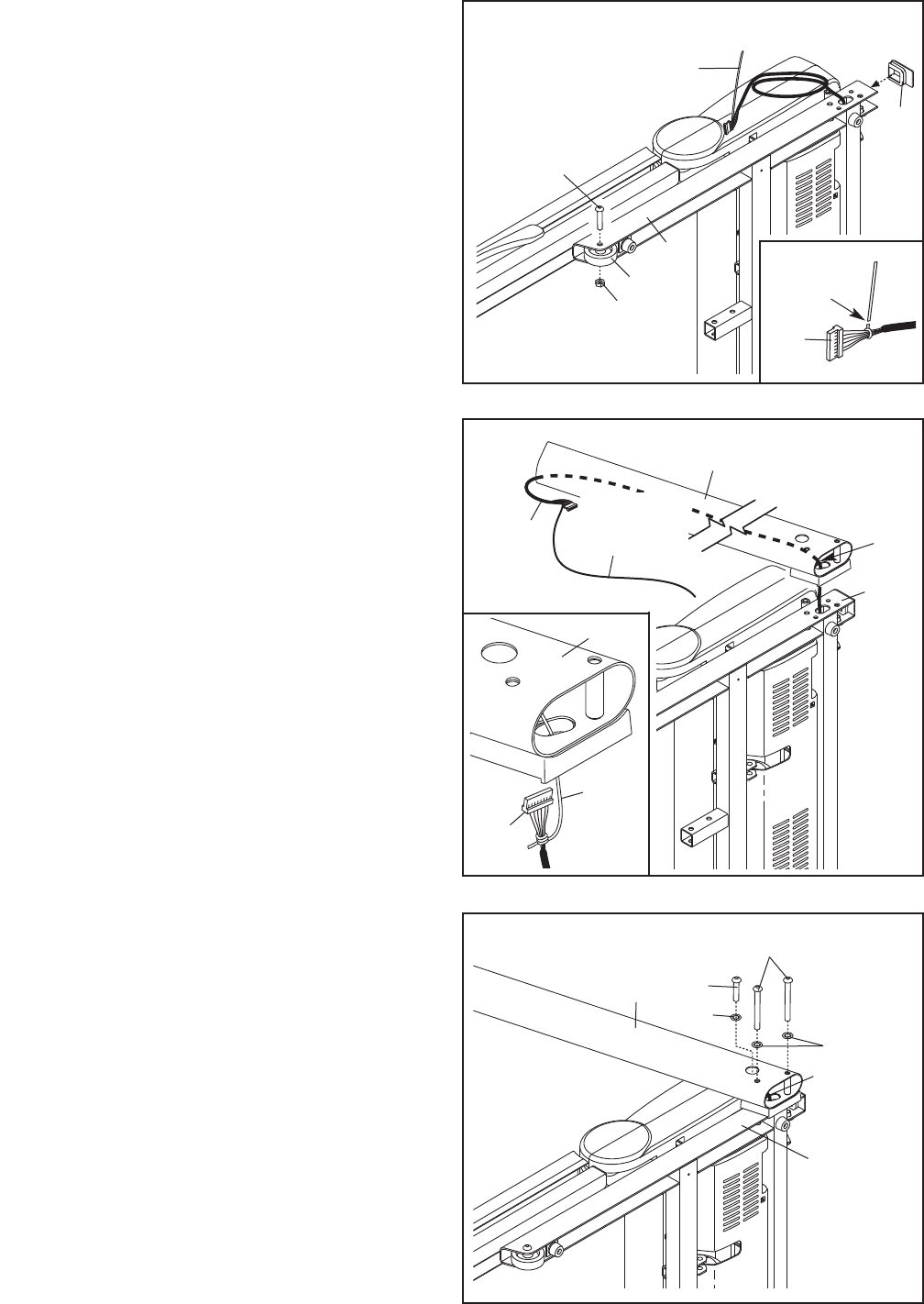

5. Halten Sie den rechten Pfosten (85) an die
Basis (95) hin. Achten Sie darauf, den
Pfostendraht (87) nicht abzuklemmen.
Schieben Sie zwei selbstsichernde 3/8" x 4"
Bolzen (7) und einen selbstsichernden 3/8" x 1
1/2" Bolzen (3) mit drei 3/8" Zahnscheiben (11)
auf den rechten Pfosten.
Ziehen Sie den selbstsichernden 3/8" x 4"
Bolzen (7) und den selbstsichernden 3/8" x 1
1/2" Bolzen (3) nun fest, bis die Köpfe der
Bolzen den rechten Pfosten (85) berühren.
Ziehen Sie die selbstsichernden Bolzen je-
doch noch nicht ganz an.
95
85
87
11
11
3
7
5
4. Finden Sie den rechten Pfosten (85), der mit
einem Aufkleber mit dem Wort „Right“ (L oder
Left bedeutet links; R oder Right bedeutet
rechts) markiert ist. Halten Sie den rechten
Pfosten an die Basis (95) hin wie angedeutet.
Siehe Detailzeichnung. Binden Sie die
Kabelbefestigung, die sich im rechten Pfosten
(85) befindet, fest um das Ende des Pfosten-
drahts (87). Ziehen Sie dann am anderen Ende
der Kabelbefestigung bis der Pfostendraht ganz
durch den rechten Pfosten geführt wurde.
Kabel-
befestigung
87
85
95
87
4
Kabel-
befesti-
gung
85
87
3. Siehe Detailzeichnung. Schneiden Sie die
Plastikbefestigung am Pfostendraht (87) ab.
B
efestigen Sie ein Rad (96) mit dem 3/8" x 2"
Bolzen (8) und der 3/8" Mutter (10), die in Schritt
1
entfernt wurden, an der Basis (95). Ziehen Sie
die Mutter nicht zu fest an. Man muss das
Rad leicht drehen können.
Dann drücken Sie eine Basisendkappe (89) in
die Basis (95).
95
8
10
3
96
89
Plastikbefestigung
Schneiden
87
