User manual

13
5
4
2
3
1
F
N
N
6
I
I
a
b
1
0
1
2
3
4
C
8

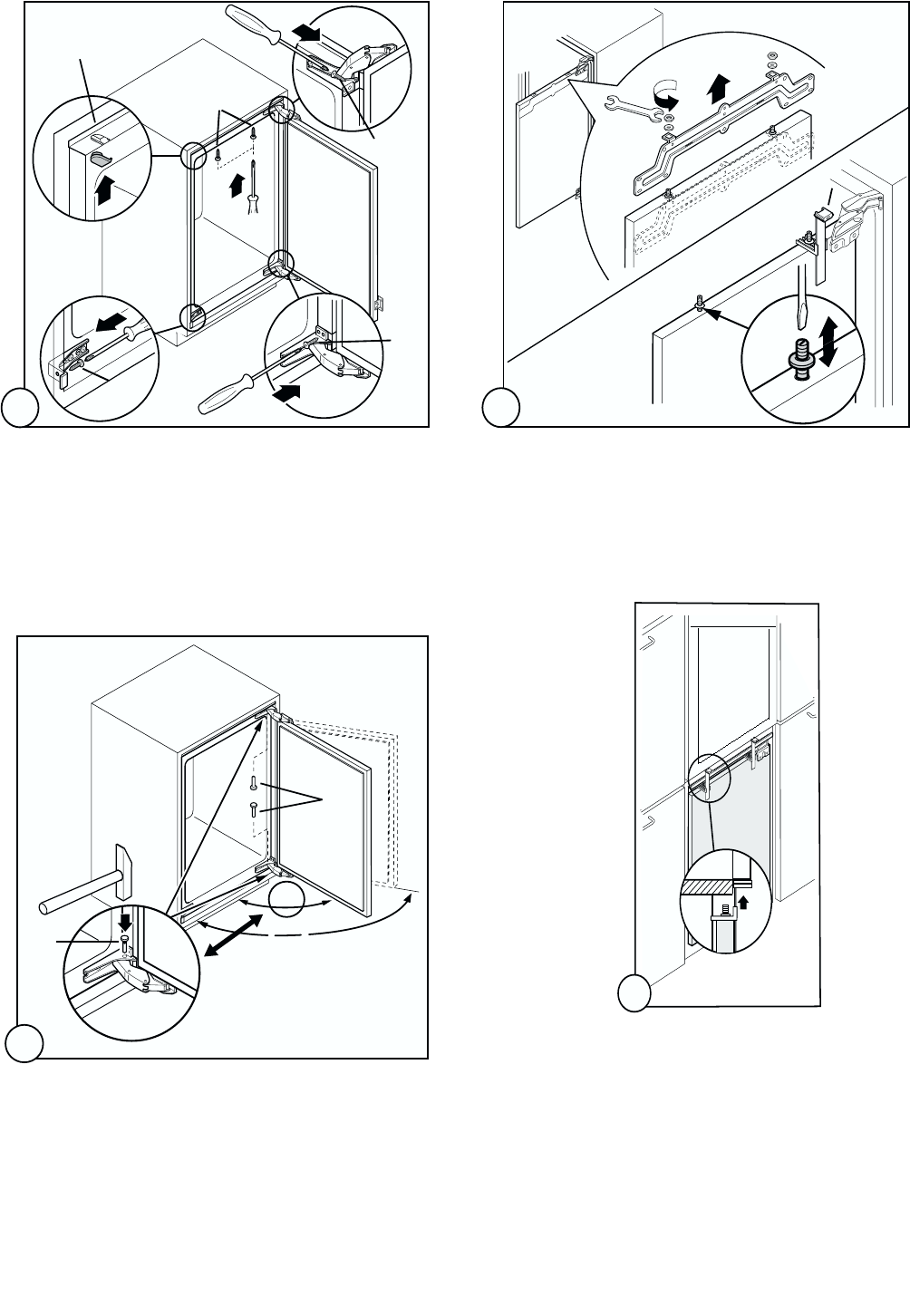

Abb. 8
a) Schraubenmuttern (1) abschrauben und
Justierungsleiste (2) entfernen.
b) Regelungschrauben (3) 2 bis 3 mm aufschrauben,
Montageschablone (C) zusammensetzen und diese
einsetzen (4)
Aufstellen
Abb. 9
Tür schließen.
Das bewegliche Teil der Montageschablone bis an die
Unterseite der oberen Möbeltür schieben.
7
90
°
115
°
L
L
Abb. 7
Das Gerät wird mit einer Türöffnung von 115° geliefert.
Wenn das Gerät als Abschluss der Küchenzeile an der
Wand steht, wird eine Türöffnung von maximal
90°.benötigt. Hierfür müssen die Zapfen (L) in die vor-
gesehenen Löcher des oberen und unteren
Scharnieres eingesetzt werden.
Abb. 6
Gerät an der Nische befestigen. Für die Scharniere (1-
2) Schrauben (N) benutzen. Für die obere Abdeckleiste
(3) und das untere Distanzstück (4) Schrauben (I)
benutzen.
Die Abdeckkappen (F) im Geräteinnern in die obere
Abdeckleiste eindrücken (5).
9
