User manual

14

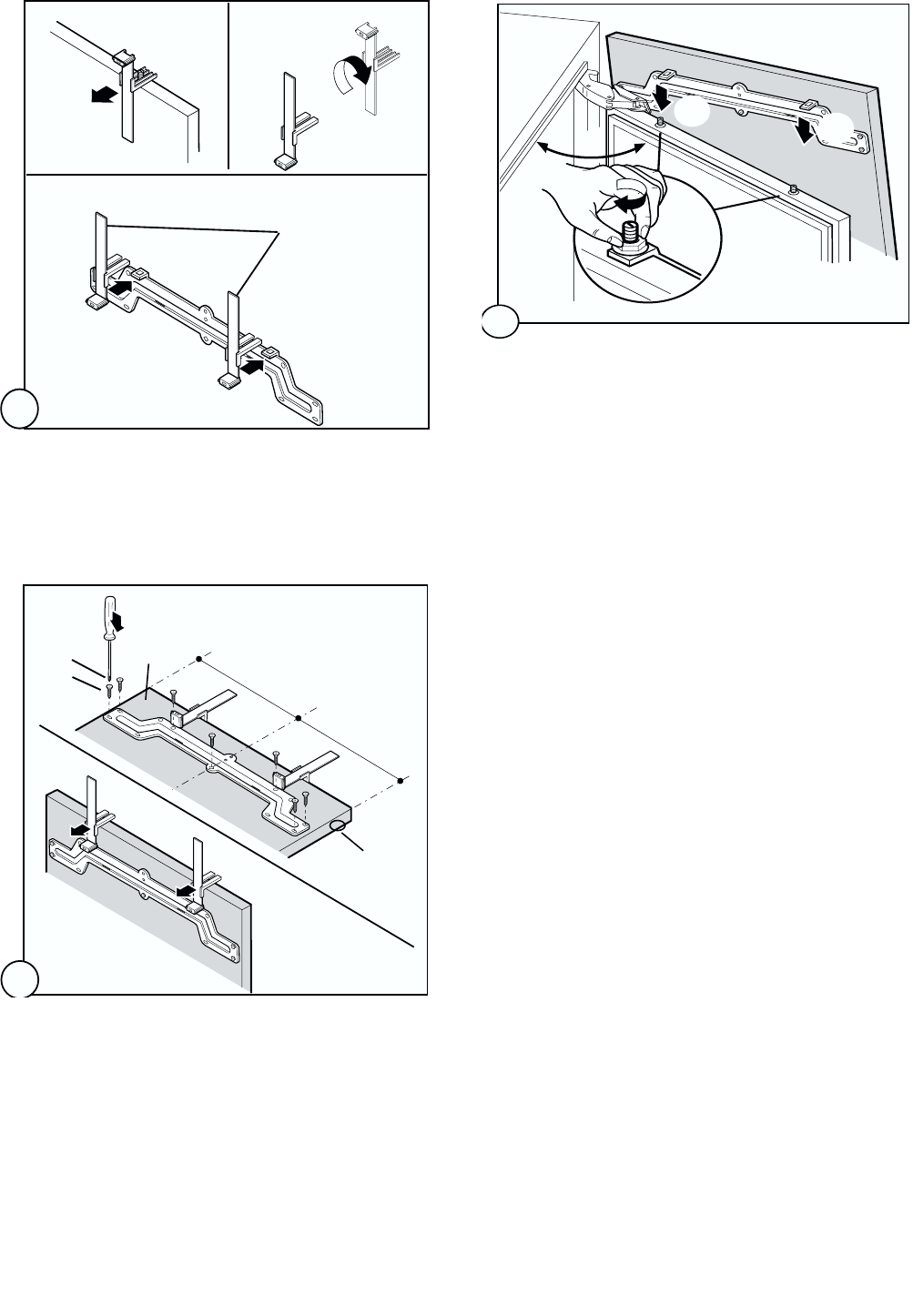

Abb. 10
a) Montageschablone abnehmen,
b) um 180° drehen
c) auf die Justierungsleiste einsetzen
ab
c
C
click
click
10
b
=
=
11
I
c
Möbeltür Innenseite
a
Aufstellen
1
2
3
45°
12
Abb. 11
a) Die Mittellinie auf der Möbeltürinnenseite markieren
und die Justierungsleiste mit Schrauben (I) befesti-
gen.
b) Die Montageschablone abnehmen
c)
Vorhandene Möbelstopper entfernen.
Abb. 12
Tür bis 45° öffnen. Die Möbeltür auf die
Regelungsschrauben setzen (1 - 2).
Schraubenmuttern (3) festziehen.
