12

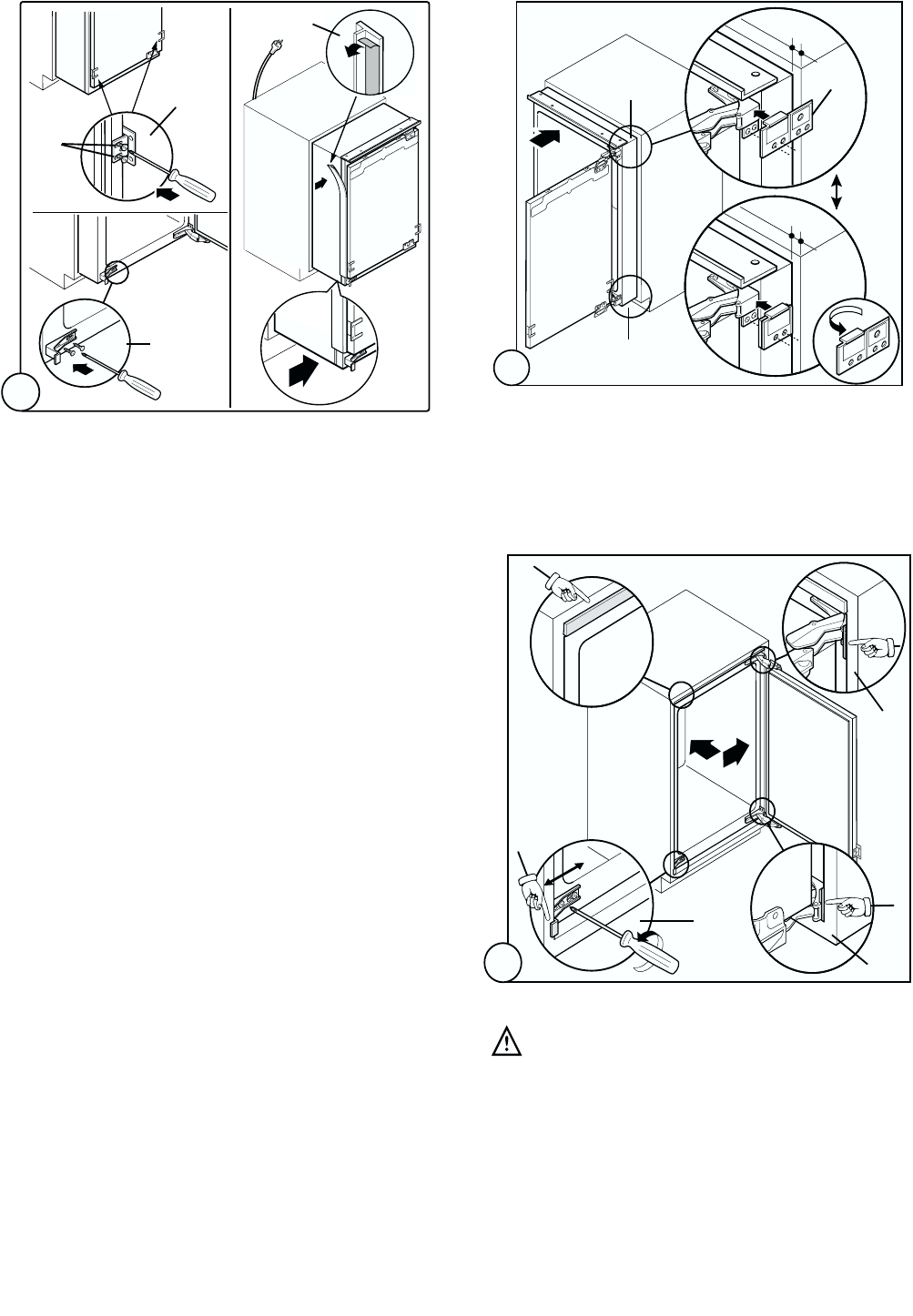

Abb. 5
Wichtig
Anschließend kontrollieren, dass die obere
Anschlagleiste an der Nische anschlägt.
Eventuelle Justierung erfolgt durch das Distanzstück
(M). Die Distanzstücke D und E müssen bündig an der
Außenkante anliegen.
5
D
E
M
c
a
B
J
M
I
4
b
3
Abb. 3
a) 2 Befestigungswinkel (J) mit Schrauben (I) an den
vorgesehenen unteren Bohrungen der
Türaußenkanten befestigen.
Gegebenenfalls
Befestigungslöcher mit Nagel (K) ankörnen und
durchstechen. Falls Scharnierlöcher vorhanden
sind, muss der Befestigungswinkel (J) oberhalb die-
ser angebracht werden.
b) Distanzstück (M) locker anschrauben.
c) Kleberschutz des Fugenabdeckprofils (B) abneh-
men und an der dem Scharnier gegenüberliegen-
den Seite ankleben (4).
4
1a
1b
2
D
E
19 m
m
16 m
m
D
Abb. 4
1a) Bei Nischenseitenwänden von 19 mm oberes und
unteres Distanzstück (D u.E) einsetzen.
1b) Bei Nischenseitenwänden von 16 mm Distanz-
stücke umbiegen und einsetzen.
2) Das Gerät ganz einschieben.
Aufstellen
