Einbauen

Wichtig

Kontrollieren, dass alle Montageteile enthalten sind,

wie in der Abbildung gezeigt wird.

2xL

26xI

6xH

1xA

1xM

M/M

2xG

2xF

4xJ

1xD

1xE

1xB

2xC

1xK

2xN

Aufstellen

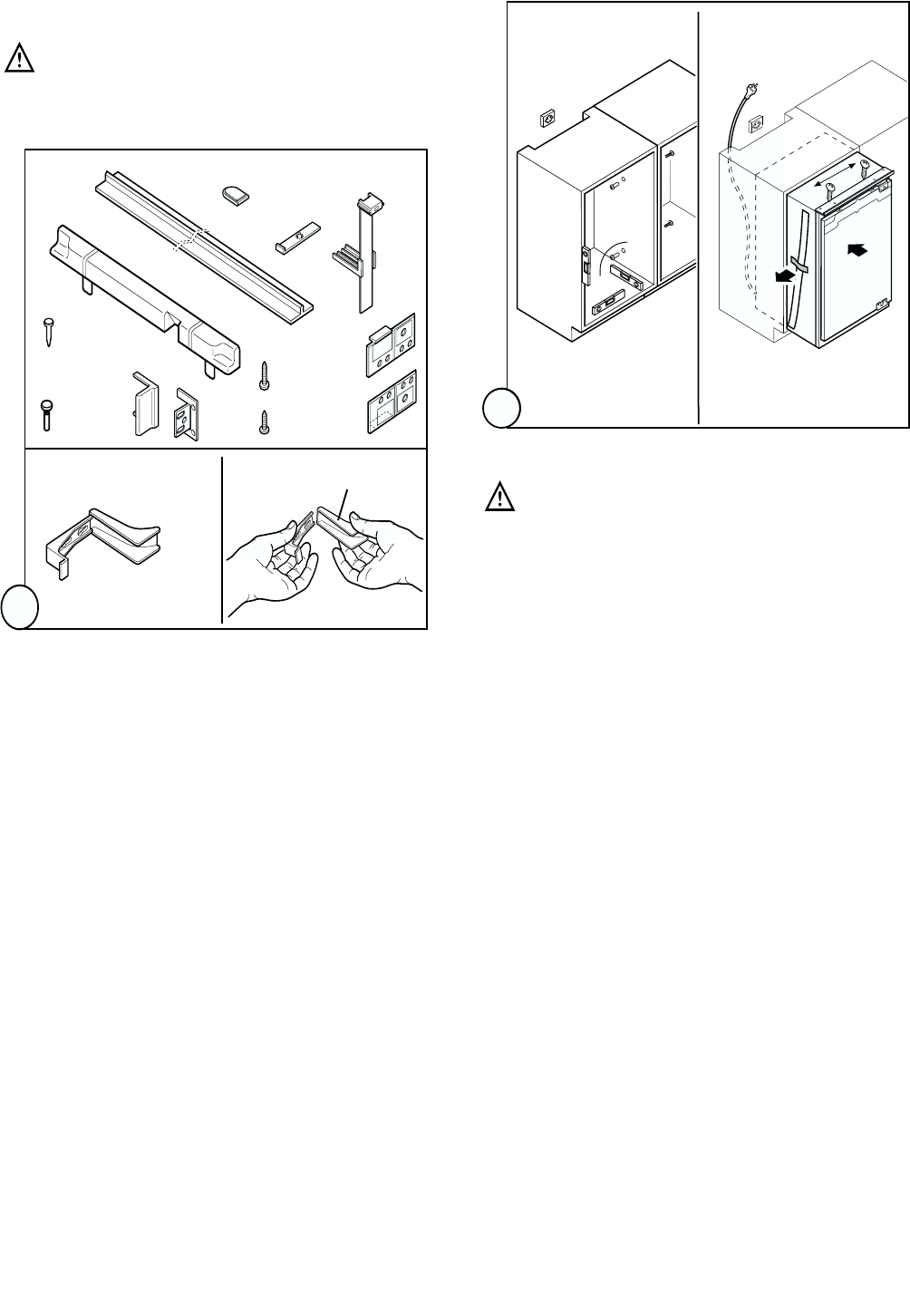

Abb.1

A) 1x Abdeckung für Befestigungswinkel

B) 1x Fugenabdeckprofil

C) 2x Montageschablone

D) 1x oberes Distanzstück

E) 1x unteres Distanzstück

F) 2x Abdeckkappe für obere Abdeckleiste

G) 2x Abdeckkappe für Scharnierschrauben

I) 26x Schraube (3,5x13)

J) 4x Befestigungswinkel

K) 1x Nagel (ø 2,5 mm)

L) 2x Zapfen

M) 1x Distanzstück

M/M) 1x Abdeckung des Distanzstücks

N) 2 x Schrauben für Scharniere (3,5x16)

Abb. 2

Wichtig

a) Die Einbaunische muss mit den Nebenschränken

oder an der Wand angeschraubt und sorgfältig aus-

gerichtet werden.

b) Fugenabdeckprofile entfernen (1), Gerät teilweise in

die Nische einschieben und darauf achten, dass

das Netzkabel nicht eingeklemmt (2-3) wird.

Schrauben der Abdeckleiste lockern (4), Abdeckleiste

so verschieben, dass diese an der Türanschlagseite an

der Möbelinnenwand anstößt.

90°
