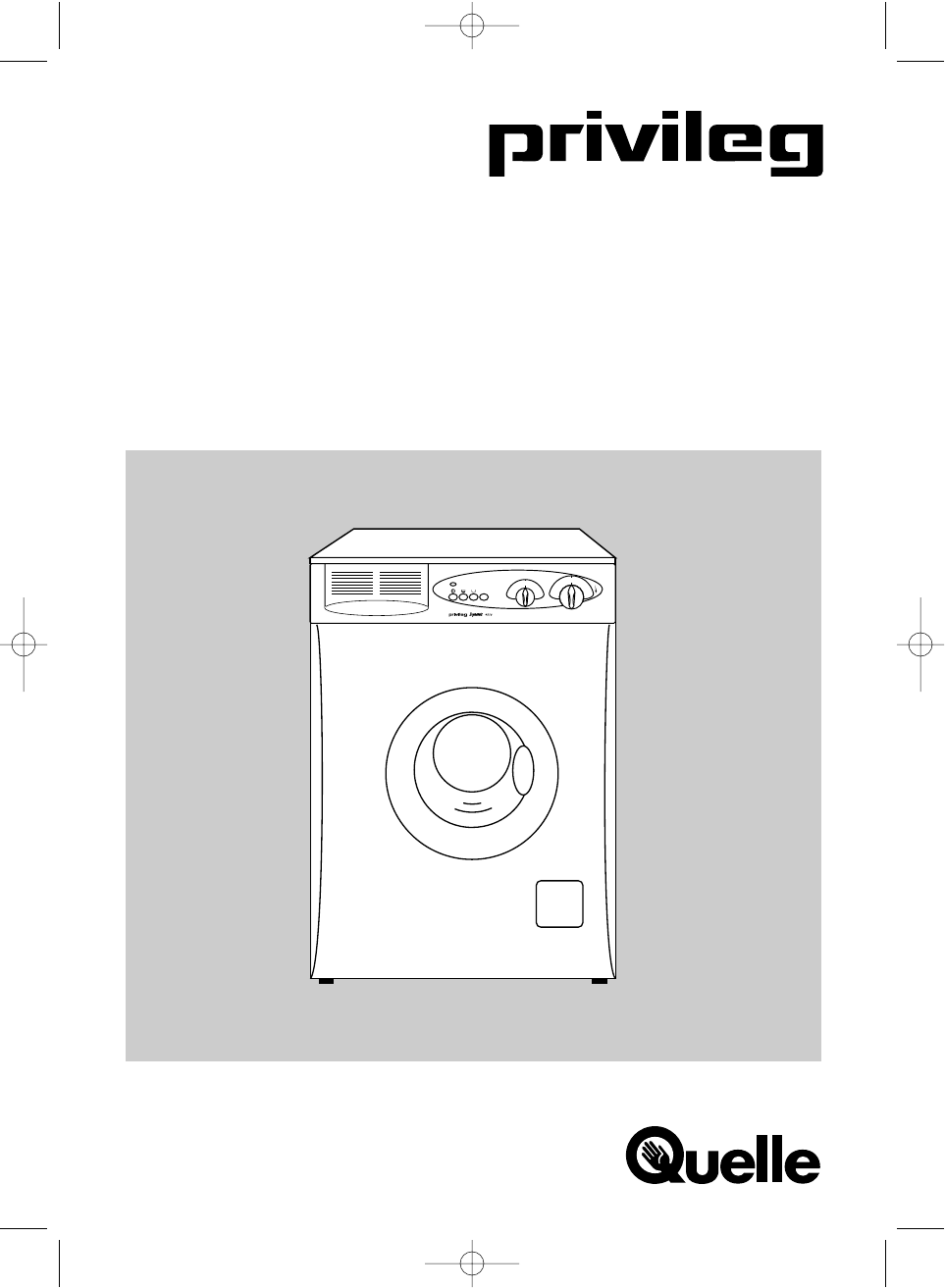

24975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 1 Waschvollautomat Dynamic 4510-4512 TEMPERATUR BETRIEB EIN / AUS Gebrauchsanweisung PLUS SPAR 1400 E 850 PROGRAMM
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 2 Sehr geehrte Kundin, sehr geehrter Kunde. vielen Dank für Ihren Einkauf bei Quelle. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlaß. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anweisung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden. Bitte lesen Sie diese Anweisung vor der Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 3 Inhaltsverzeichnis Verpackungs- und Altgeräte-Entsorgung.............................................. Sicherheitshinweise und Warnungen .................................................... Hinweise .................................................................................................. Gerätebeschreibung ................................................................................ Enffernen der Transportsicherungen ...........................
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 4 Verpackungsentsorgung Verpackungen und Packhilfsmittel von Quelle Elektro-Großgeräten sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. – Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Ver tragsspediteuren zurückgeben. Diese veranlassen dann die Weitergabe zur Verwertung bzw. Entsorgung.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 5 Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, daß das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 6 ● ● Trennen Sie bei Pflege- und Wartungsarbeiten das Gerät vom Stromnetz. Dazu Netzstecker aus der Steckdose ziehen oder Sicherung im Sicherungskasten ausschalten bzw. herausdrehen. Auch ein automatisch arbeitendes Gerät wie die Waschmaschine darf während der Laufzeit nicht längere Zeit unbeaufsichtigt gelassen werden. Entfernen Sie sich längere Zeit von dem Gerät, dann unterbrechen Sie bitte den Waschvorgang, durch Abschalten des Gerätes.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 7 Gerätebeschreibung Waschmittelschublade Wasserzulaufschlauch Taste EIN/AUS Stromanschlußkabel Wasserablaufschlauch Transportsicherungsschrauben Wahltasten Temperaturwähler Abdeckplatte Programmwahlschalter TEMPERATUR PROGRAMM BETRIEB EIN / AUS PLUS SPAR 1400 E 850 Wartungsklappe mit Flusensieb Höhenverstellbare Füße 7
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 8 Transportsicherung Entfernen der Transportsicherungen Achtung Hinweis Bevor Sie das Gerät zum ersten Mal einschalten, müssen unbedingt die Sicherheitsvorrichtungen für den Transport wie folgt entfernt werden. Es ist ratsam, alle Sicherheitsvorrichtungen für den Transport aufzubewahren, weil sie bei einem eventuellen Umzug wieder montiert werden müssen.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 9 5 Ziehen Sie ebenso sorgfältig die linke Nylonhülle heraus. 7 Ziehen Sie die 3 Kunststoffhülsen, die nun locker in der Rückwand sitzen, heraus. P0077 P0001 6 Entfernen Sie die Polystyrol-Unterlage, stellen Sie die Waschmaschine auf und drehen Sie die 2 restlichen Schrauben aus der Rückwand heraus. 8 Verschließen Sie nun die 3 sichtbaren Öffnungen mit den Kunststoffstöpseln, die auf der Rückseite des Gerätes eingesetzt sind.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 10 Installation Aufstellung Der Waschvollautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muß mit allen vier Füßen fest auf dem Boden stehen. Waagerechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der vier Gerätefüße ausgleichen. Das Verstellen der vier Gerätefüße ist durch den mitgeliefer ten Geräteschlüssel durchzuführen.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 11 Wasserablauf Elektrischer Anschluß Für den Siphonanschluß ist auf dem Ablaufschlauch ein Gummiformteil montiert. Der Ablaufschlauch sollte siphonseitig mit einer Schelle befestigt werden. Ist kein Siphonanschluß vorgesehen, muß der Ablaufschlauch in den beiliegenden Krümmer eingeschoben werden und kann dann über den Rand eines Wasch- oder Spülbeckens ausreichender Größe oder in eine Badewanne eingehängt werden.
4975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 12 Umweltschutz und Spar-Tips Zunächst sollten Sie sich unbedingt über die Vorzüge unseres neuentwikkelten Waschverfahrens informieren. ENERGIESPAREN und Umweltschonung geht uns alle an. In dem neuen Waschvollautomaten mit Jet-Waschsystem wird umweltschonendes Waschen ermöglicht. Jet-Waschsystem Das Jet-Wasch-System setzt neue Maßstäbe für die Waschtechnik der Gegenwart und der Zukunft.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 13 Beschreibung der Bedienungsblende NORMALPROGRAMME Extra - Vorwäsche Kochwäsche Spar - Kochwäsche Buntwäsche Spülen Stärken / Weichspülen Schleudern SCHONPROGRAMME A 30°- 40° B 70°- 95° B 60° C 30°- 60° D kalt F kalt G Pflegeleicht Feinwäsche Wolle Spülen Veredeln Schonschleudern Abpumpen H 30°- 60° J 30° - 40° K ...
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 14 Bedienung / Einstellen der Programme 1 Waschmittelschublade mit Progammtabelle 4 Plus-Taste für Intensivspülen ● Plus ein Spülgang mehr. Durch Drücken der Taste wird in den Normalprogrammen ein zusätzlicher Spülgang durchgeführt. Die Spülgänge werden dadurch von 3 auf 4 erhöht. Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit empfindlicher Haut.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 15 7 Temperaturwähler So wählen Sie das Programm Durch Drehen des Schalterknopfes wählen Sie die auf der Programmübersicht angegebenen Waschtemperaturen. Die Einstellung erfolgt stufenweise, so daß Sie exakt die entsprechende Temperatur, für das gewählte Programm, einstellen können.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 16 Die Segmente im einzelnen bedeuten: ● Vorwäsche Hauptwäsche Spülen Schleudern Abpumpen Spül-Stop-Position Programm-Unterbrechung Soll ein bereits laufendes Programm unterbrochen werden, so ist das Gerät auszuschalten. Nach ca. 2 Minuten kann die Einfülltür geöffnet werden. Hinweis! Bevor Sie die Tür öffnen, Wasserstand im Gerät prüfen. Programm-Korrektur Soll das eingestellte Programm, das bereits abläuft, geändert werden, das Gerät ausschalten.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 17 Einfüllen der Wäsche Einfülltür öffnen Einfüllen der Wäsche Im stromlosen Zustand (Gerät nicht eingeschaltet) läßt sich die Einfülltür jederzeit öffnen. Zum Öffnen der Tür ziehen Sie das Griffstück A nach vorn. Achtung! Die Einfülltür ist während des gesamten Programmablaufes und während des Spülstops (Wasser im Gerät) verriegelt und kann erst bei Programmende geöffnet werden. Ist ein vorzeitiges Öffnen erforderlich, so ist das Gerät auszuschalten.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 18 Waschmittelzugabe Pulverartige Waschmittel P0974 ● In das Fach I füllen Sie das Waschpulver für die Vorwäsche (natürlich nur, wenn diese im Waschprogramm vorgesehen ist). ● In das Fach II geben Sie das Waschpulver für die Hauptwäsche. ● Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen in das Fach mit dem Symbol gefüllt werden. Geben Sie Weichspüler oder Stärke, auf keinen Fall mehr als die angegebene Menge MAX.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 19 Kurzanweisung Inbetriebnahme Wurde das Transportsicherungsmaterial schon entfernt (s. Seite 8/9)? Die wichtigsten Handgriffe bei der Inbetriebnahme des Gerätes sind folgende: 1. Wasserzulaufschlauch am Wasserhahn anschließen und Wasserhahn öffnen. 2. Wasserablaufschlauch in Ausguß o. ähnl. einhängen und befestigen. 3. Netzstecker in die SchutzkontaktSteckdose einstecken.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 20 Waschmittelart und -menge Waschmittel Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad. Sie können in diesem Waschvollautomaten alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommelwaschmaschinen verwenden. ● Pulverartige Vollwaschmittel für alle Textilarten. ● Pulverartige Feinwaschmittel für Pflegeleicht (max.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 21 Flüssigwaschmittel Weichspüler Die Dosierung erfolgt im Einlaugenverfahren (nur Hauptwäsche) entsprechend der Empfehlung der Waschmittelhersteller. Weichspüler machen die Wäsche weich und griffig. Außerdem vermindern sie die statische Aufladung beim maschinellen Trocknen. Wasseraufbereitung Bei hartem, kalkhaltigem Wasser ab Härtebereich III können Sie ein spezielles Enthärtungsmittel verwenden.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 22 Waschvorbereitungen Wäsche sortieren Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller. Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, pflegeleichte Wäsche, Feinwäsche, Wolle. Wäsche vorbehandeln ● ● ● ● ● ● ● 22 Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen. Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 23 Internationale Pflegesymbole ARBEITSGEMEINSCHAFT PFLEGEKENNZEICHEN FÜR TEXTILIEN IN DER BUNDESREPUBLIK DEUTSCHLAND Symbole für die Pflegebehandlung von Textilien Stand 1993 WASCHEN (Waschbottich) 95 95 60 60 40 40 40 30 Normalwaschgang Schonwaschgang Normalwaschgang Schonwaschgang Normalwaschgang Schonwaschgang SpezialSchonwaschgang Schonwaschgang Handwäsche nicht waschen Die Zahlen im Waschbottich entsprechen den maximalen Waschtempe
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 24 Flecken in der Wäsche Fleckenentfernung Die in den Wäschestücken vorhandenen Flecke werden, sofern sie laugenlöslich sind, im Zuge des Waschprozesses beseitigt. Flecke spezieller Ar t können mit Waschmittellauge allein nicht gelöst werden. Bei der Fleckenentfernung auf bunten Stücken ist Vorsicht geboten. Die Entfernungsmittel selbst sind zum Teil auch giftig oder feuergefährlich. Es empfiehlt sich, die Flecke vor dem Waschen zu entfernen.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 25 Färben u. Entfärben Färben von Textilien Entfärben von Textilien Färben in Ihrem Waschvollautomaten ist grundsätzlich möglich, wenn Sie folgende Hinweise beachten: Nur Färbemittel, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind, benutzen. Angaben der Färbemittelhersteller befolgen. Waschprogramm, das der optimalen Färbetemperatur entspricht, wählen. Wäschemenge max. 1,5 kg. Die Entfärbemittel sind generell sehr aggressiv.
124975221•Dynamic 4510•12 9-01-1998 17:21 Pagina 26 Ratschläge Beachtenswerte Ratschläge ● Bei wenig verschmutzter Wäsche bildet sich mehr Schaum als bei stark verschmutzter Wäsche. Hartes Wasser verbraucht mehr Waschmittel und vermindert den Schaum. Bitte bei der Dosier ung der Waschmittel beachten. ● Waschmaschinen sollten nicht als Aufbewahrungsort für getragene Wäsche benutzt werden. Feuchte getragene Wäsche begünstigt Pilzbefall und Fleckenbildung.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 27 Pflege und Wartung Reinigen des Flusensiebes Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb in der Frontseite des Gerätes. Folgende Handgriffe sind erforderlich: P0133 Flusensieb herausziehen. P0011 Flusensiebklappe durch Drücken öffnen und Schüssel etc. für Restwasser unterstellen.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 28 Reinigung des Wassereinlaufsiebes Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden. Hierzu schrauben Sie zuerst die Überwurfverschraubung des Wasserschlauches ab. (Achtung! Vorher Wasserhahn schließen!). Arretierungs-Taste, heraus. Nach erfolgter Reinigung läßt sich die Schublade leicht wieder einschieben. Pflege des Waschvollautomaten Das durch ausgewählte Einbrennlacke geschützte Gehäuse erspart Ihnen eine besondere Pflege.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 29 Gummimanschette Kontrollieren Sie ab und zu die Gummimanschette am Umfang der Einfüllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können. ● ● Gefäß, Schüssel o.ä. für das Restwasser unterstellen. Beachten Sie bitte, daß das Auffanggefäß, je nach Größe, mehrmals entleert werden muß. Die Wassermenge im Gerät beträgt ca. 10 Liter. Dann Flusensieb lösen (siehe Seite 27).
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 30 Unterbau des Gerätes Abnehmen der Arbeitsplatte Unterbau- und Nischenmaße 580÷600 820 820 600 595 P0676 Achtung! Bei allen Arbeiten am Gerät muß der Netzstecker gezogen bzw. die elektrische Zuleitung vom Netz getrennt sein. Die Schrauben auf der Geräterückseite herausschrauben (siehe Pfeile). Arbeitsplatte nach hinten schieben und abnehmen.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 31 Technische Daten / Abmessungen Modell 4510 Fassungsvermögen: (Trockenwäsche) ............................5 kg Gesamtanschlußwert..................................................2200 W Heizung ......................................................................1950 W Laugenpumpe ................................................................30 W Hauptmotor: Waschen ..............................................250 W Schleudern..........................
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 32 Behebung kleiner Störungen Hinweise zur Behebung kleiner Störungen Wenn Sie unsere Ratschläge beachten, werden Sie immer Freude an Ihrem Waschvollautomaten haben. Sollte trotzdem eine Störung auftreten, so prüfen Sie bitte erst die nachfolgend angeführten Punkte, bevor Sie einen Fachmann zu Rate ziehen. Was ist, wenn... ...
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 33 Kundendienst Störung - was tun? Gute Qualität und eine Konstruktion, die der moder nsten Technik entspricht, sorgen für eine einwandfreie Funktion des Gerätes. Sollte trotzdem einmal eine Störung auftreten, prüfen Sie bitte zunächst, ob Sie auch alle in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben. Möglicherweise ist nur eine Kleinigkeit die Ursache für die Störung.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 34 Anschriften der Quelle-Kundendienststellen REGION OST 12683 13347 12105 03042 06842 01239 09224 02694 04347 39122 17033 14482 18107 Berlin-Ost, Rapsweg 53 Berlin-Nord, Groninger Straße 25 Berlin-Süd, Ringstraße 42 Cottbus, Merzdorferweg 33 Dessau-Mildensee, Am Scholitzer Acker 8 Dresden, Köhlerstr. 14a Grüna b. Chemnitz, Pleißaer Str. 2 Guttau b. Bautzen, Am Bahnhof Halle, siehe Leipzig Leipzig, Braunstr. 18 Magdeburg, Matthiasstr.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 35 Notizen 35
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 36 Programmwähler Waschtemperatur Programmübersicht A 30°-40° Extra-Vorwäsche normal für alle Wäschearten geeignet. B 70°-95° Kochwäsche ohne Vorwäsche z.B. normal bis stark verschmutzte Berufswäsche, Kochwäsche mit Flecken, verschmutzte Gebrauchswäsche. B 60° Tasten NORMALPROGRAMME MIT SCHLEUDERGANG SPAR Füllmenge max. 5 kg Spar-Kochwäsche ohne Vorwäsche z.B. kurzzeitig benutzte Bettwäsche, leicht verschmutzte Tisch- u.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 37 Spülgänge Hauptwäsche X X X X Nach Bedarf und Erfordernissen. Die Füllmenge darf das Maximalniveau in der Einspülkammer nicht überschreiten. X Programmablauf Vorwäsche Hauptwäsche Vorwäsche Waschmittelzugabe Weichspüler Veredelungsmittel Programmablauf/Verbrauchswerte Verbrauchswerte * Schleudern und Abpumpen Strom (kWh) Wasser (Liter) Zeit (Min.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 38 SCHONPROGRAMME OHNE SCHLEUDERGANG Tasten Waschtemperatur Programmwähler Programmübersicht Füllmenge max. 2 kg bzw. 1 kg (Programm Wolle) H 30°-60° Pflegeleicht ohne Vorwäsche z.B. Synthetiks, Leibwäsche, Buntwäsche, bügelfreie Hemden. J 30°-40° Feinwäsche Für alle zarten Gewebe, z.B. Gardinen. K ...40° Wolle Geprüftes Wollwaschprogramm für Wollsiegelmaschenwaren mit Einnähetikett «mit Spezialausrüstung - filzt nicht». L KALT Spülen z. B.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 39 X Vorwäsche Verbrauchswerte * Spülgänge X Programmablauf Hauptwäsche X Nach Bedarf und Erfordernissen. Die Füllmenge darf das Maximalniveau in der Einspülkammer nicht überschreiten.
124975221•Dynamic 4510•12 9-01-1998 17:22 Pagina 40 Garantie-Information Für unsere technischen Geräte und Kraftfahrzeuge übernehmen wir im Rahmen unserer Garantie-bedingungen die Garantie für einwandfreie Beschaffenheit. Die Dauer der Garantiezeit richtet sich nach unserem zum Zeitpunkt des Kaufs gültigen Angebot. Ist keine längere Frist angegeben, so beträgt die Garantiezeit 6 Monate. Die Garantiezeit beginnt mit der Übergabe.
