Aufstellen
Umbau der Schranknische von
Türmitnehmer- zu Schlepptürtechnik
1
2

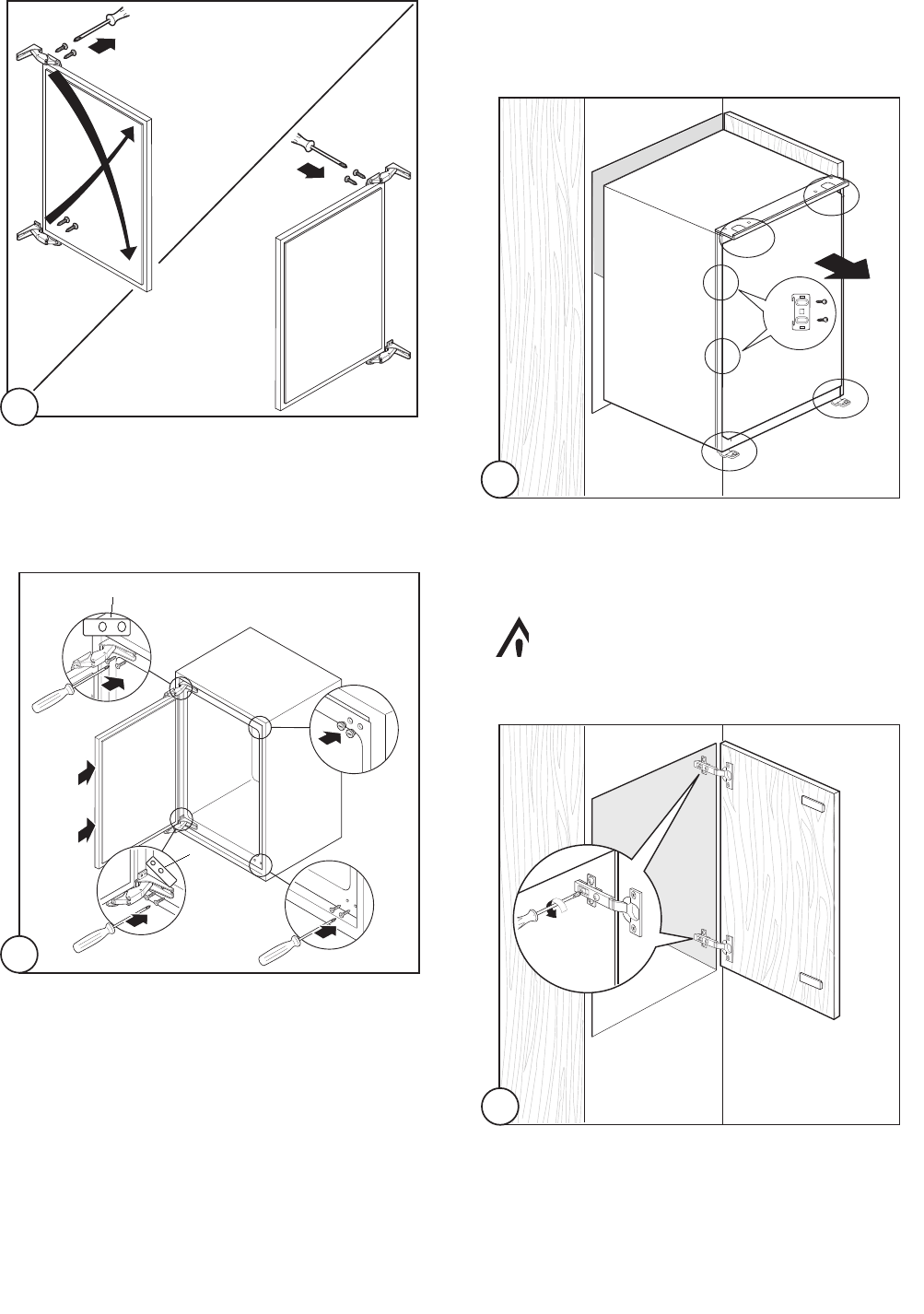

Abb. 2
Regelungsschrauben entfernen.
Abb. 2
Scharniere (6) entfernen. Scharniere diagonal umset-
zen (7) und wieder anschrauben (8). (Schrauben ein-
fetten).
6
8
7
2
Abb. 3
Tür (9) wieder anbringe
n. Scharniere (10 u. 11) mit
entsprechenden Unterlagen (6) festschrauben.
Schrauben (12) anschrauben und Abdeckungen (13)
anbringen.
Nach dem Türanschlagwechsel unbedingt über-
prüfen, dass die Türdichtungen einwandfrei am
Gehäuse anliegen und alle Schrauben kraft-
schlüssig angezogen sind.
10
11
9
12
13
6
6
3
Abb. 1
Bevor das Gerät heraus gezogen wird, alle
Befestigungsschrauben und die Winkelstücke der
Türmitnehmer entfernen.
Die Schrauben können mit Kappen bedeckt sein.
