Aufstellen
Montage der Küchenmöbel-
Sockelblende
Um die Funktionalität des Gerätes nicht zu beein-
trächtigen ist es notwendig das Original-
Lüftungsgitter einzusetzen.

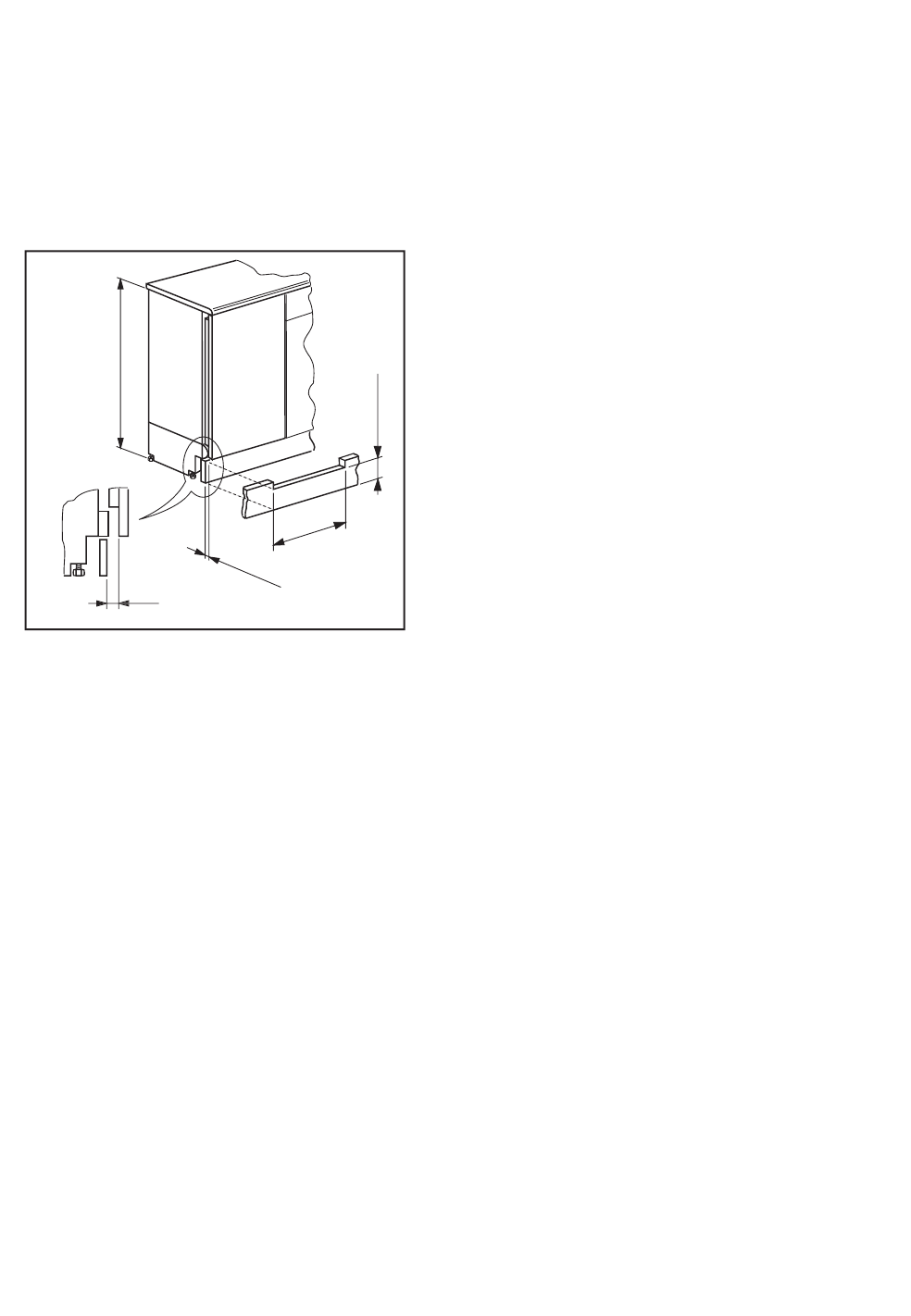

Die nachstehende Beschreibung bezieht sich auf die
Sockelblende, die Bestandteil der Einbauküche ist.
Die Sockelblende muss mindestens mit einer
Distanz von 25 mm von der Tür montiert werden.
• Bei einer lichten Einbauhöhe Maß A=820 mm und
einer Sockelblendenhöhe Maß a=100 mm kann
die Sockelblende unverändert montiert werden.
Ebenso bei einer lichten Einbauhöhe Maß B=890
mm und einer Sockelblendenhöhe Maß b=170
mm.
• Bei Sockelblendenhöhen größer als a=100 mm,
b=170 mm, ist die Sockelblendenhöhe mittig zum
Gerätebereich 580 mm breit auf eine verbleiben-
de Resthöhe von a=100 mm, b=170 mm auszu-
schneiden.
• Sockelblende an der Küchenzeile befestigen.
580
a = 100
b = 170
25 - 80
A = 820
B = 890
25
D
O008b
