User manual

13
Aufstellen
1
2
3
45
11
=
=
10
12
1
2

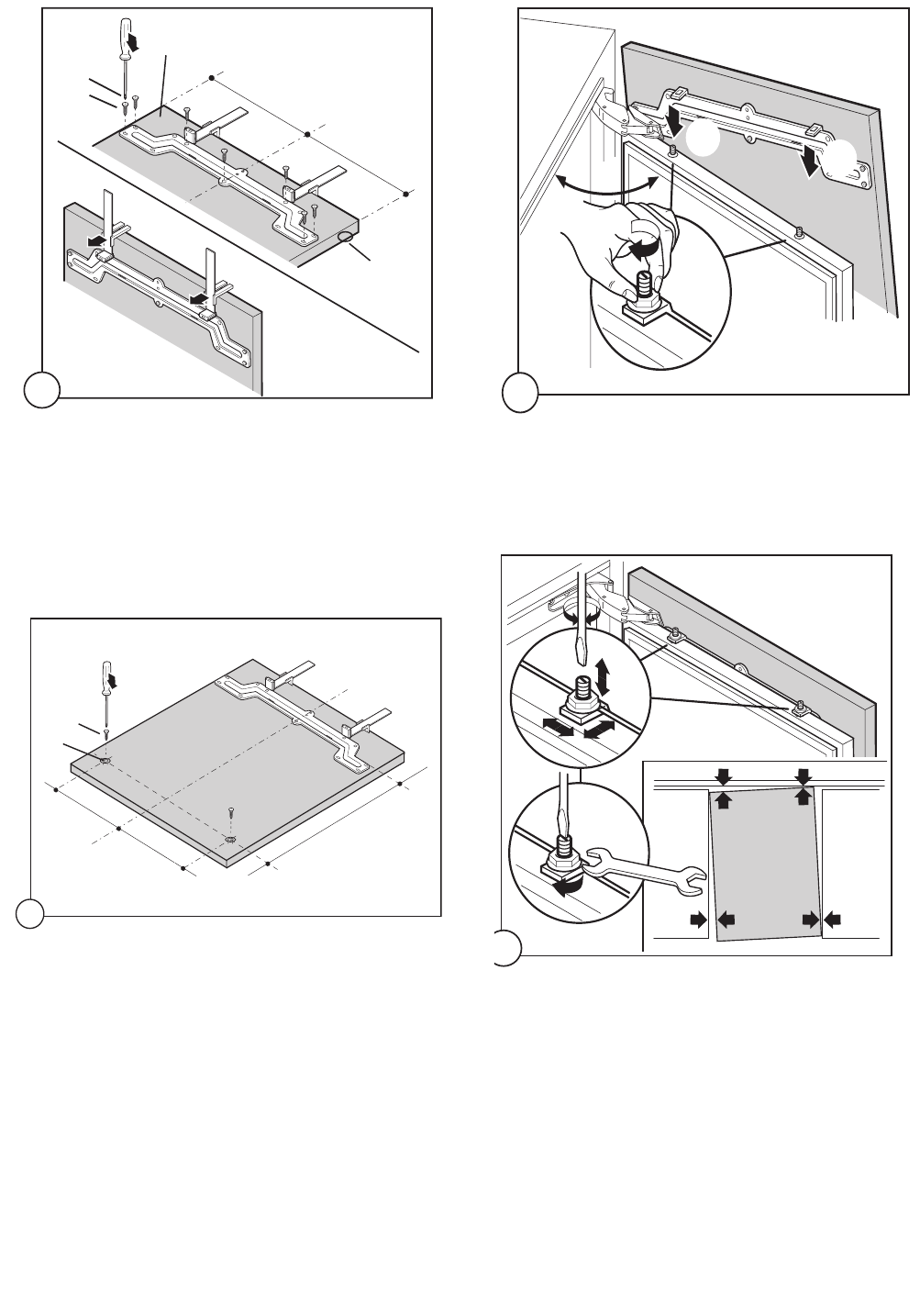

Abb. 12: Die Frontplatte durch die
Regelungsschrauben und die Langlöchern der
Justierungsleiste (1) ausrichten. Die
Schraubenmuttern mit einem Schraubenschlüssel
von 10 mm Schlüsselweite festziehen (2).
Abb. 11: Tür bis 45° öffnen. Die Möbeltür auf die
Regelungsschrauben setzen (1 - 2).
Schraubenmuttern (3) festziehen.
I
27,5 cm
5 c
27,5 cm
5 c
55 cm
10
F
b
=
=
9
I
c
M
belt
r Innenseite
a
Abb. 9
a) Die Mittellinie auf der Möbeltürinnenseite markie-
ren und die Justierungsleiste mit Schrauben (I)
befestigen.
b) Die Montageschablone abnehmen.
c) Vorhandene Möbelstopper entfernen.
Abb. 10: Unterlegscheiben (F) mit Schraube (I) nach
Abbildung festschrauben.
