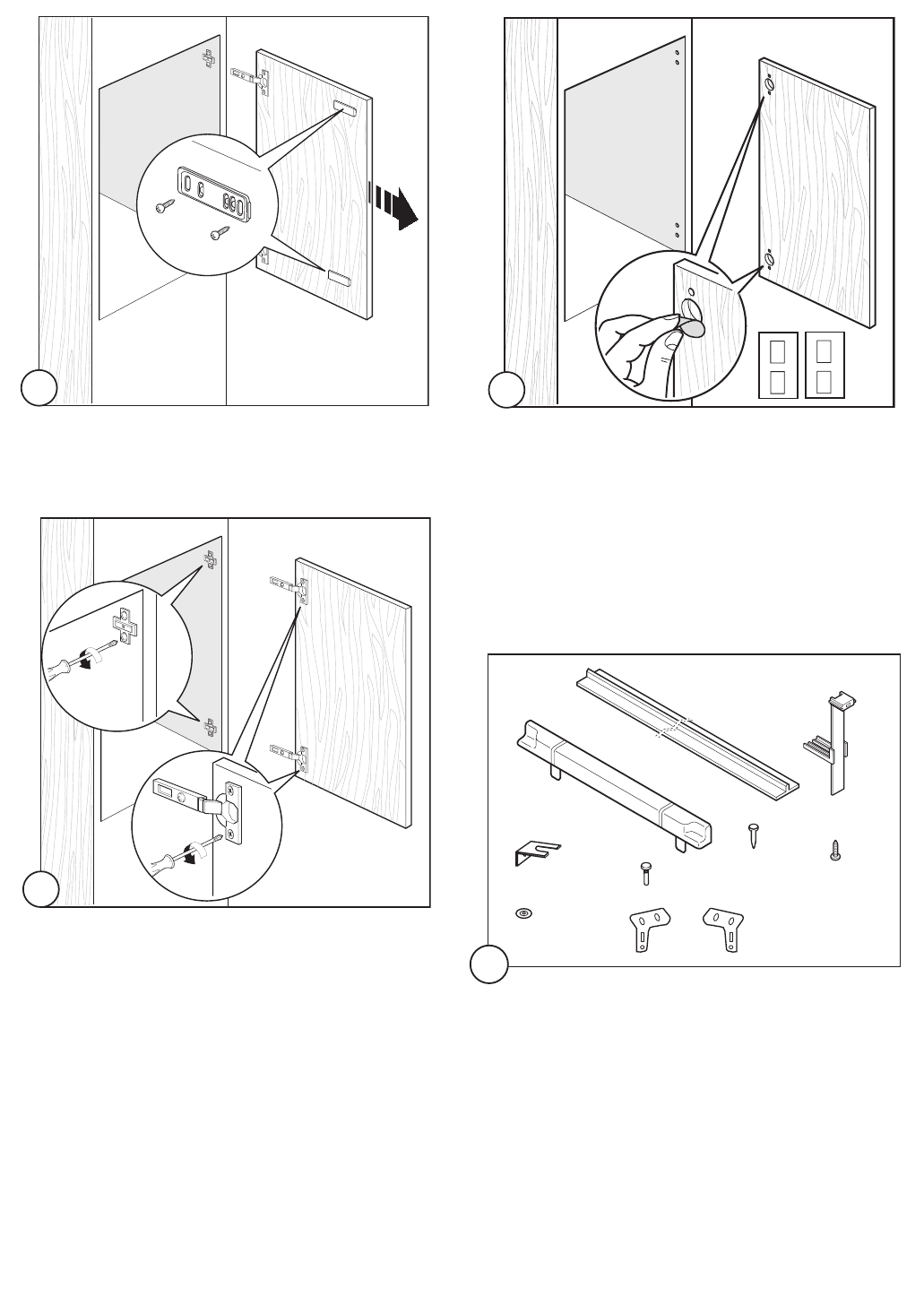

Abb. 5
Die Scharnierlöcher mit den beiliegenden
Klebepunkten abdecken.
10
Aufstellen
3
Abb. 3
Tür abnehmen. Türmitnehmer entfernen.
Abb. 4
Möbel - und Türscharniere abschrauben.
4
5
Einbauen
Wichtig!
Kontrollieren dass alle Montageteile enthalten sind, wie
in der Abbildung gezeigt wird.
Abb. 1
A) 1x Abdeckung für Befestigungswinkel
B) 1x Fugenabdeckprofil
C) 2x Montageschablone
D) 2x Montageswinkel
F) 2x Unterlegsscheiben
G) 2x Befestigungswinkel
I) 18x Schraube (3,5x13)
K) 1x Nagel (Ø 2,5 mm)
L) 2x Zapfen
