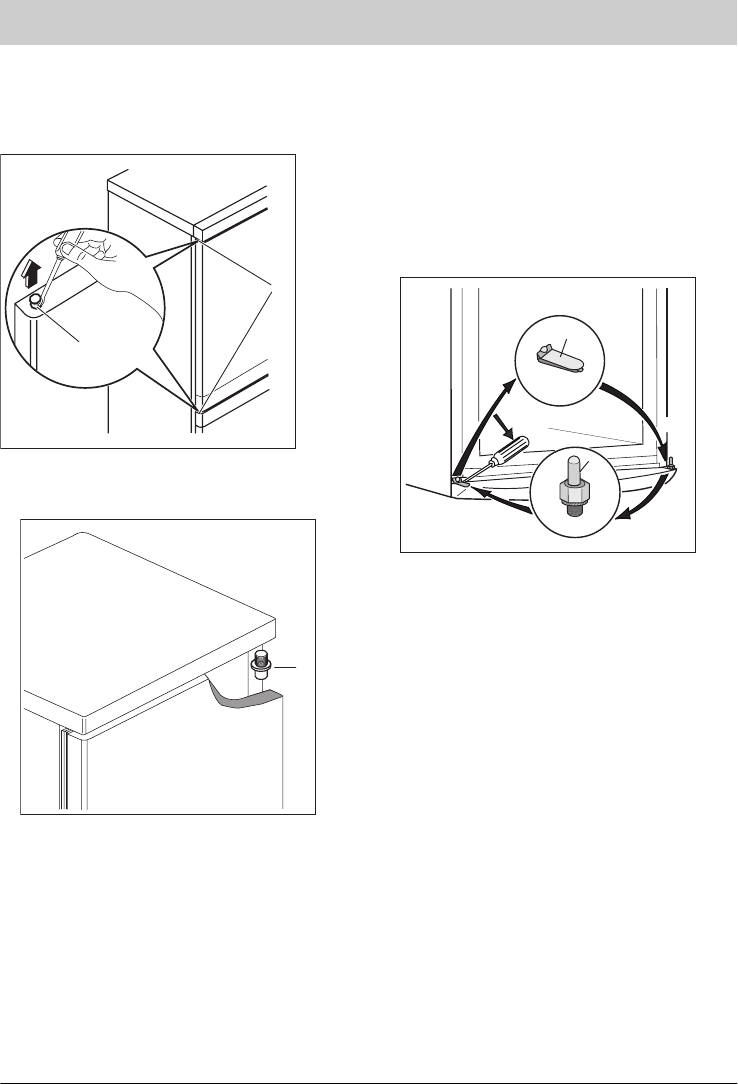

• Die Kunststoff-Abdeckung (I) auf der un-
teren Tür entnehmen und auf der ge-
genüberliegenden Seite einsetzen.
I
I
• Oberen Stift (G) herausschrauben und
an gegenüberliegender Seite montieren.
G
• Die Abdeckung (e) am Sockel mit Hilfe
eines geeigneten Werkzeugs hinten et-
was anheben [1-2], den unteren Lager-
zapfen (f) herausschrauben und mit
Zahnscheibe, Kunststoff-Distanzschei-
be und Unterlegscheibe auf der gegen-
überliegenden Seite einschrauben [3-4].
• Die Abdeckung (e) auf der gegenüber-
liegenden Seite einsetzen [5].
• Mittleres Türlager (H) um 180 ° drehen,
Distanzscheibe (E) aus Kunststoff oben
auf den mittleren Lagerzapfen auf das
mittlere Türlager aufsetzen und das
mittlere Türlager in die linke obere Tür-
lagerbuchse der unteren Tür einsetzen.
• Untere Tür auf den unteren Lagerzapfen
(f) aufsetzen.
1
2
5
3
4
e
f
• Obere Tür in den oberen Stift (G) einset-
zen, beide Türen ankippen und mittleres
Türlager unten links in die Lagerbuchse
der Gefrierraumtür einsetzen.
• Beide Türen öffnen und mittleres Türla-
ger (H) mit Unterlegscheibe (F) am Gerät
anschrauben.
Eine Justierung der Türen ist über das
mittlere Scharnier (H) möglich.
Dabei auf parallelen Verlauf der Türkanten
zueinander und zum Geräterahmen ach-
ten.
.
