Instruction Manual

- 9 -

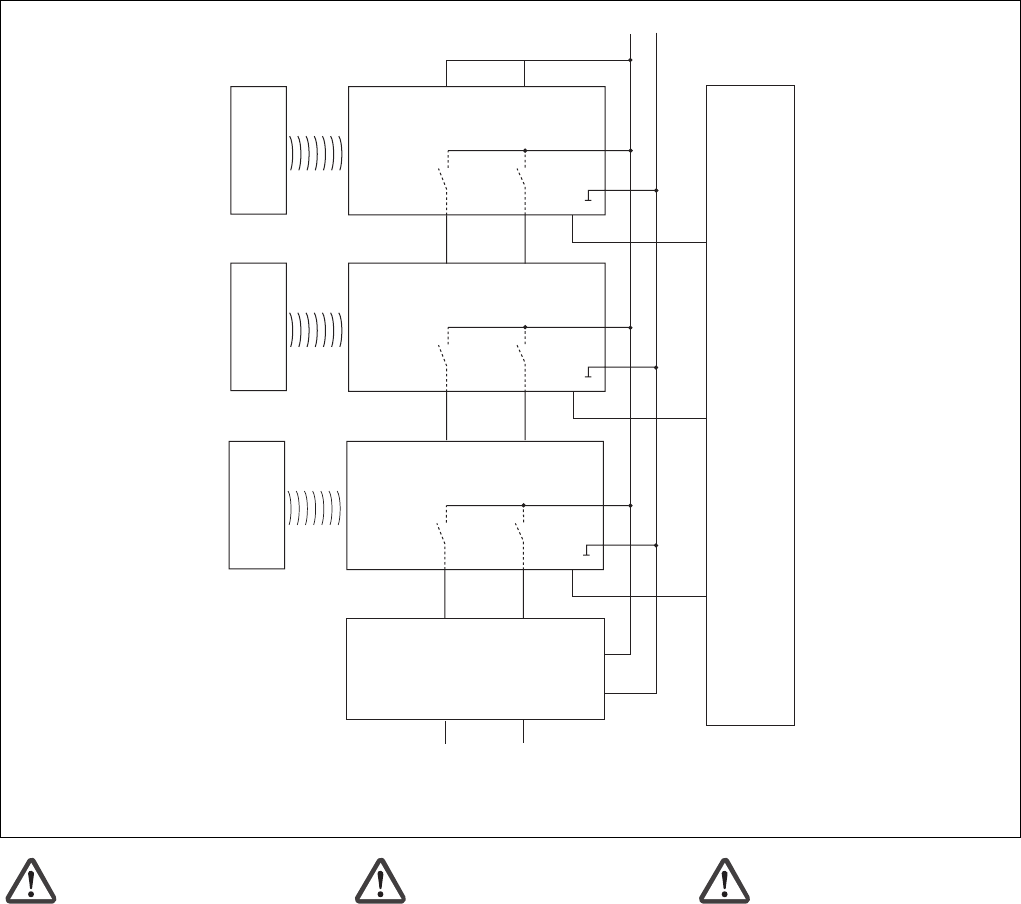

Reihenschaltung von 3 Sicherheitsschaltern
PSEN cs2.1p/PSEN cs2.2p
S21
S11
24 V
0 V
A1
A2
12
22
A1
A2
Auswertegerät/
Evaluation device/
Appareil de surveillance
12 22
A1
A2
12 22
Betätiger/Actuator/
Actionneur
A1
A2
S21
S11
S21
S11
PLC
Y32
Y32
Y32
Betätiger/Actuator/
Actionneur
Betätiger/Actuator/
Actionneur
Empfänger/Receiver/
Récepteur
Empfänger/Receiver/
Récepteur
Empfänger/Receiver/
Récepteur
I1 (FS)
I2 (FS)
FS: Fail-safe
ST: Standard
I1 (ST)
I2 (ST)
I3 (ST)
Achtung!
Bei Reihenschaltung mehrerer
Geräte addiert sich die Rückfall-
verzögerung mit der Anzahl der
zwischengeschalteten Sicherheits-
schalter.
Series connection of 3 PSEN cs2.1p/
PSEN cs2.2p safety switches
Caution!
When connecting several units in
series, the delay-on de-energisation
time increases in direct proportion to
the number of interconnected safety
switches.
Montage en ligne de 3 capteurs de sécurité
PSEN cs2.1p/PSEN cs2.2p
Attention !
Si plusieurs appareils sont montés
en ligne, la temporisation à la
retombée augmente selon le nombre
de capteurs de sécurité montés.
Anschlussbeispiele mit Pilz-Auswertegeräten siehe technischer Katalog PSENmag und PSENcode / Example connections with Pilz
evaluation devices see PSENmag and PSENcode technical catalogue / Example de raccordement des unités de contrôle de Pilz voir
catalogue technique PSENmag et PSENcode
