Menu Maschere
Posizione:
Strumenti > Maschere
Scopo:
fornisce controllo sulla verifica dei limiti con maschere

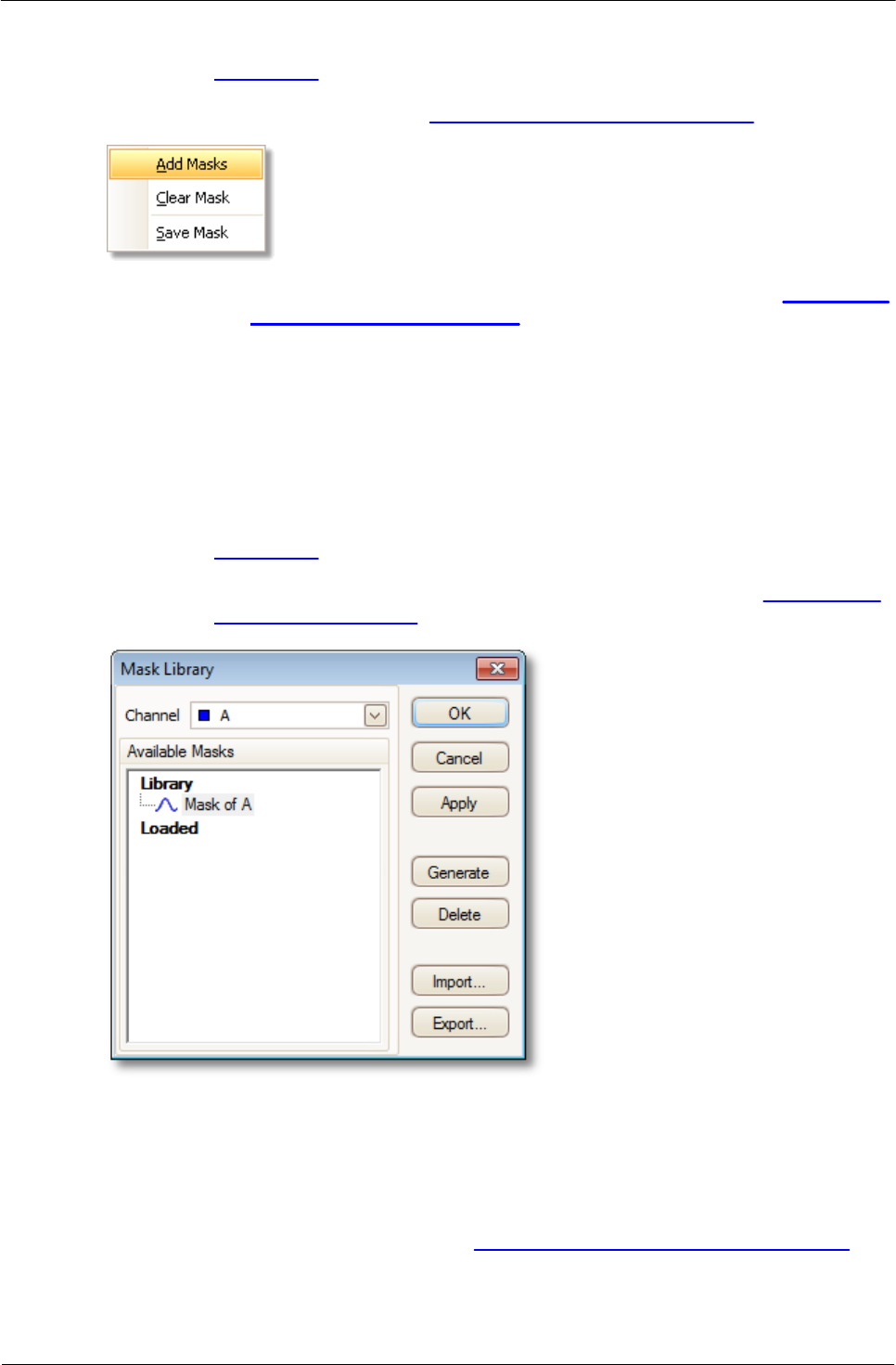

Aggiungi
maschere:
Aggiunge alla visualizzazione una maschera mediante la finestra di
dialogo Libreria maschere.
Cancella
maschera:
Rimuove la maschera dalla visualizzazione.
Salva
maschera:
Salva su disco la maschera visualizzata come file .mask.
6.5.6.1
Finestra di dialogo Libreria maschere
Posizione:
Strumenti > Maschere
Scopo:
consente di creare, esportare e importare maschere per la Verifica dei
limiti con maschere
Canale:
Selezionare il canale a cui si desidera applicare la maschera.
Maschere
disponibili:
La sezione Libreria mostra tutte le maschere salvate in passato e non
eliminate. La sezione Caricate mostra tutte le maschere in uso.
Genera:
Crea una nuova maschera basata sull'ultima forma d'onda acquisita dal
canale selezionato. Apre la finestra di dialogo Genera maschera.
Importa:
Carica una maschera salvata in precedenza come file .mask.
