6.5.4.7

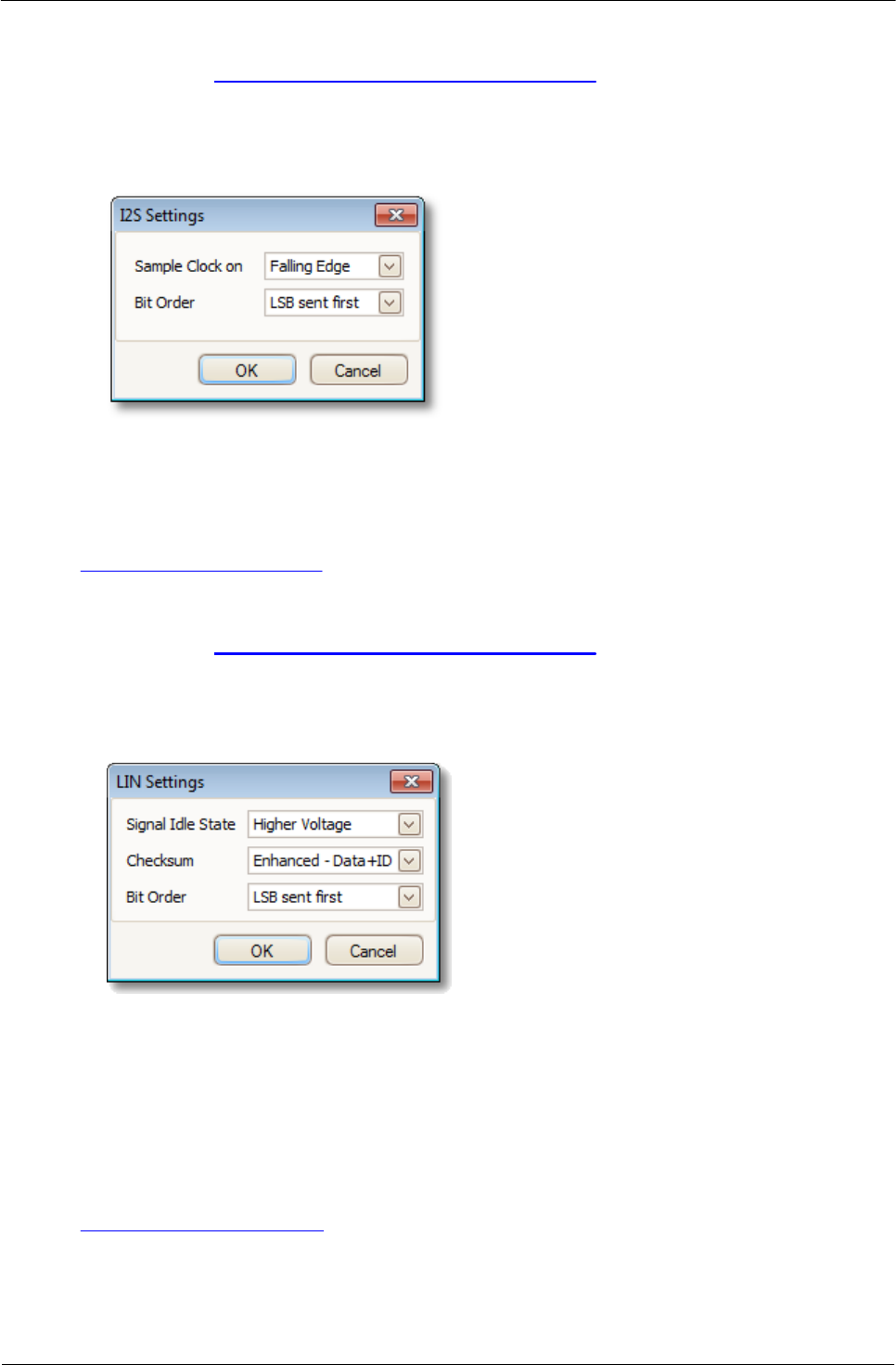

Finestra di dialogo Impostazioni I²S
Posizione:
Finestra di dialogo Decodifica seriale > selezionare formato I
2
S >
Impostazioni
Scopo:
consente di impostare i parametri del formato dati I
2
S in modo che
PicoScope sia in grado di decodificare i dati
Campiona clock su:
Se campionare il clock (SCK) sul fronte ascendente o
discendente.
Ordine bit:
Se i dati devono essere decodificati prima con l'LSB (bit meno
significativo) o l'MSB (bit più significativo).
Dettagli sul protocollo I²S
6.5.4.8
Finestra di dialogo Impostazioni LIN
Posizione:
Finestra di dialogo Decodifica seriale > formato LIN >
Impostazioni
Scopo:
consente di definire parametri del formato dati LIN Bus in modo che
PicoScope sia in grado di decodificare i dati
Stato
inattività
segnale:
Il livello di tensione che rappresenta lo stato di inattività.
Checksum:
Se includere il dato di ID nel checksum (metodo migliorato) o no
(metodo classico).
Ordine bit:
Se si verifica prima il bit meno significativo o più significativo.
Dettagli sul protocollo LIN
