Collegamento

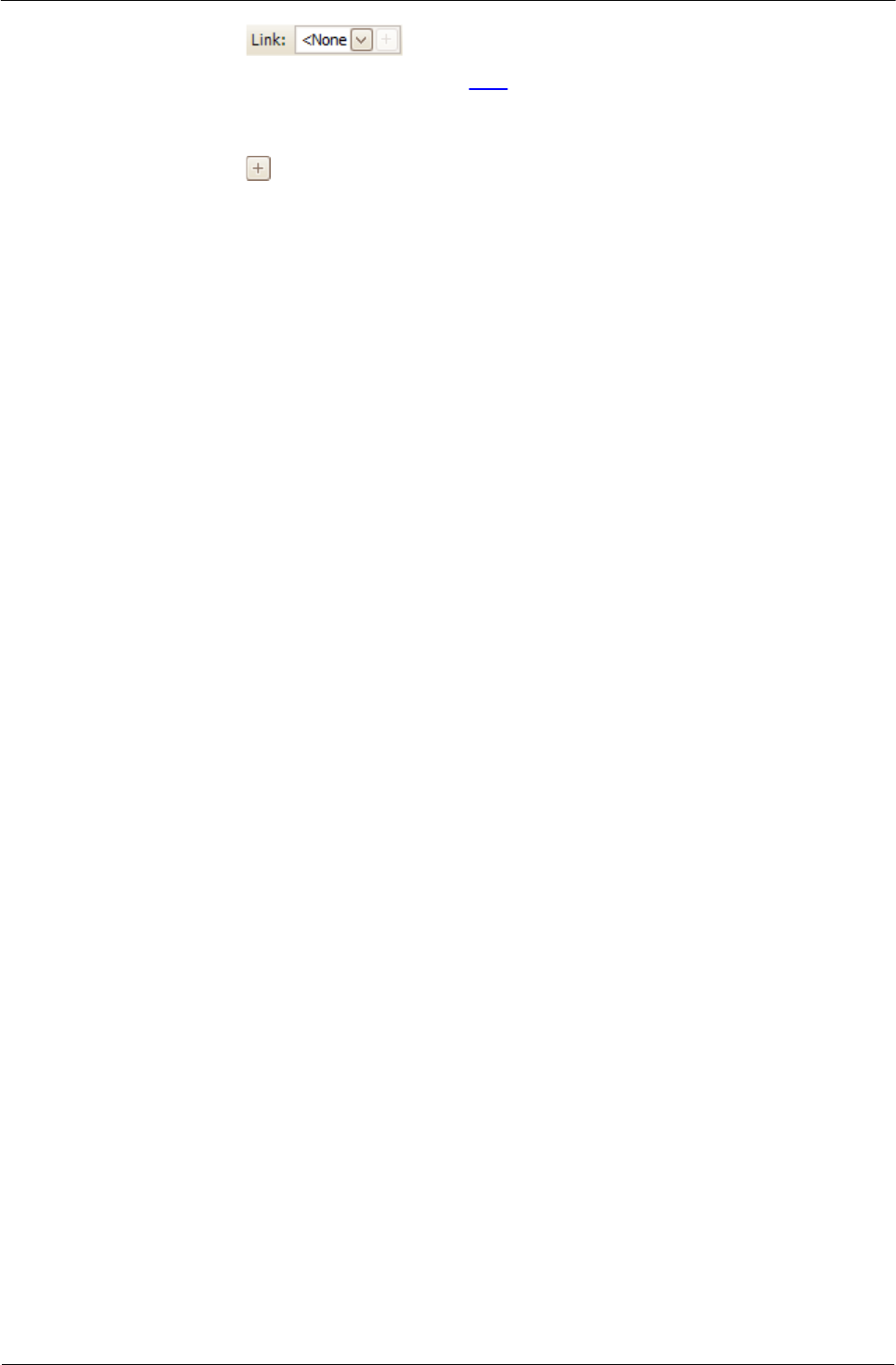

Questo elenco a discesa consente di
selezionare un file di collegamento (formato
CSV) che mappa numeri su stringhe. La
finestra dei dati seriali mostra tali stringhe
invece di valori numerici corrispondenti.
Crea un nuovo file di collegamento. Utilizzare
un editor di testi per aggiungere le proprie
coppie numero/stringa, salvare il file, quindi
aprirlo con l'elenco a discesa.
Inizia da...
Utilizzare questo pulsante per immettere una condizione attesa da
PicoScope prima di raccogliere dati. Quando PicoScope rileva un
pacchetto corrispondente a tale condizione, raccoglie tutti i dati
successivi (dopo il filtraggio, se utilizzato, vedere sopra) e li
visualizza nella tabella.
Filtro
Fare clic per visualizzare la barra dei filtri, che consente di
immettere dati arbitrari sopra ogni colonna nella tabella. La tabella
visualizza solo i pacchetti corrispondenti ai dati immessi. Per
esempio, immettendo "6C7" nella casella del filtro nella parte
superiore della colonna ID vengono visualizzati solo i fotogrammi
con un ID uguale a 6C7.
Statistiche
Attiva e disattiva le colonne di statistiche che elencano misurazioni
quali ora di inizio e di fine del pacchetto e tensioni del segnale.
Cerca
Cerca valori di dati in una colonna della tabella specificata.
Aggiorna
Chiede a PicoScope di decodificare nuovamente i dati non elaborati.
È necessario, per esempio, se è stata modificata la condizione Inizia
da....
Cancella
Elimina tutti i dati e le impostazioni nella tabella. Verranno
visualizzati nuovi dati all'acquisizione successiva di una forma
d'onda.
