6.5.2.1.4

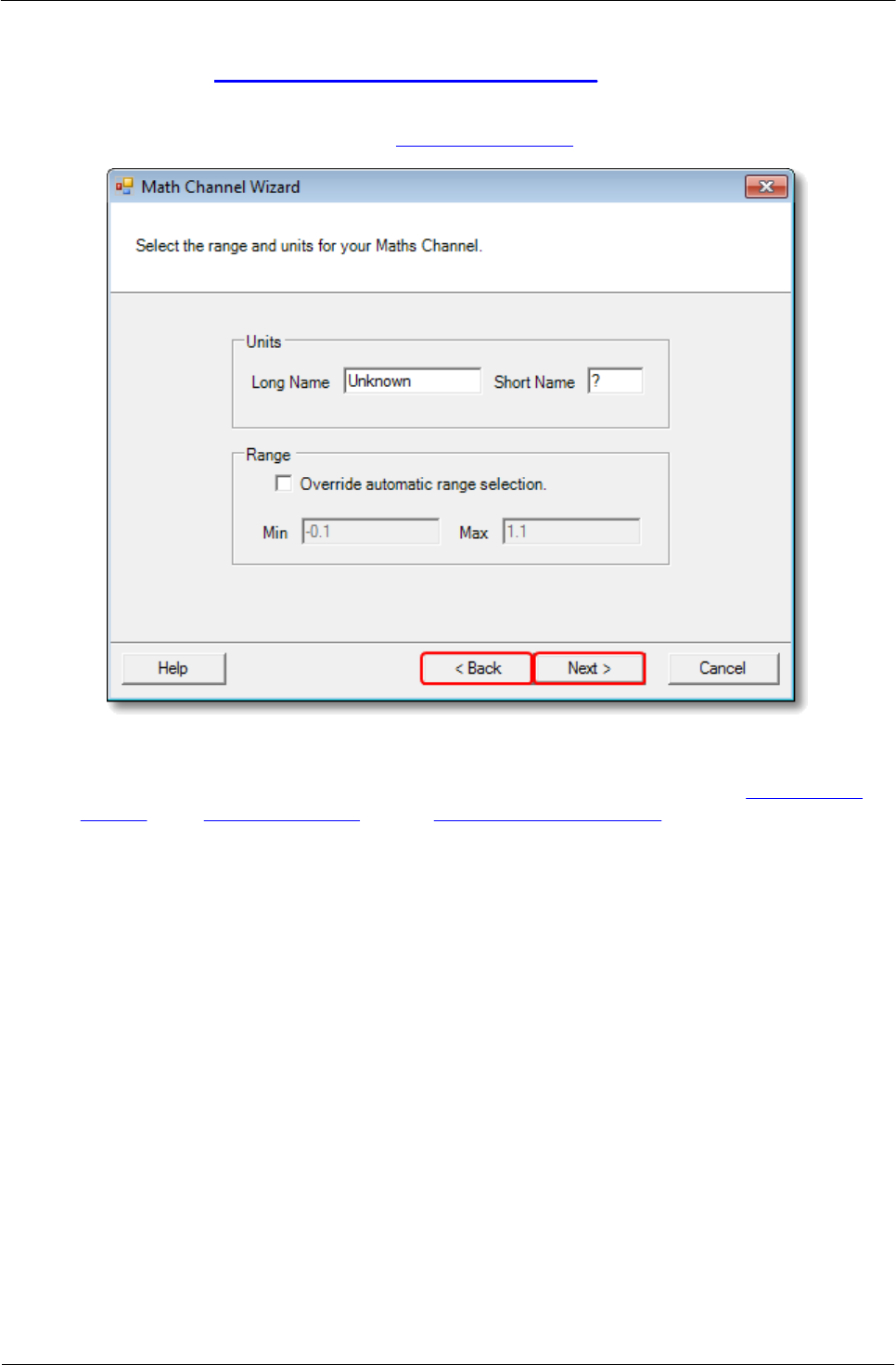

Finestra di dialogo Unità e intervallo procedura guidata Canali matematici
Posizione:
Procedura guidata Canali matematici
Scopo:
consente di specificare le unità di misura e l'intervallo di valori da
visualizzare per un canale matematico
Unità, nome lungo: solo come riferimento per l'utente.
Unità, nome breve: È visualizzato sull'asse di misurazione nelle viste oscilloscopio e
spettro, nella legenda righello e nella tabella delle misurazioni.
Intervallo: Se la casella di controllo non è selezionata, PicoScope sceglie l'intervallo
più adatto all'asse di misurazione. Se si preferisce impostare i propri valori per gli
estremi minimo e massimo sull'asse di misurazione, selezionare la casella di controllo
e immettere i valori nelle caselle Min. e Max.
