6.5.2.1.3
Finestra di dialogo Nome procedura guidata Canali matematici
Posizione:
Procedura guidata Canali matematici
Scopo:
consente di immettere o modificare il nome e il colore di un canale
matematico

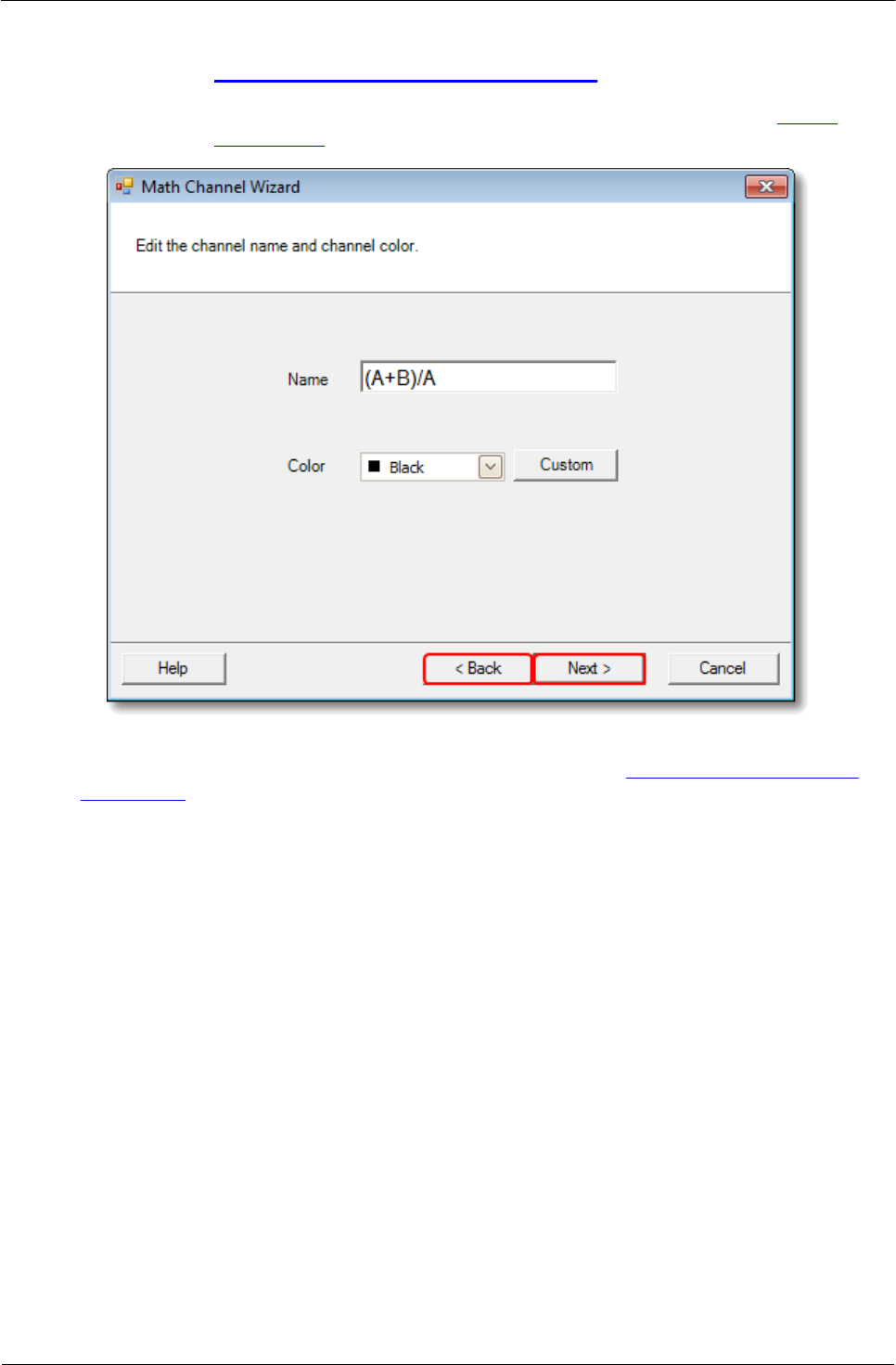

Inizialmente PicoScope assegna un nome al testo dell'equazione, che è possibile
modificare. Il nome è mostrato nell'elenco dei canali nella finestra di dialogo Canali
matematici. È possibile impostare il colore della traccia su uno dei colori standard
dell'elenco a discesa, oppure fare clic su Personalizza per scegliere qualsiasi colore
ammesso da Windows.
