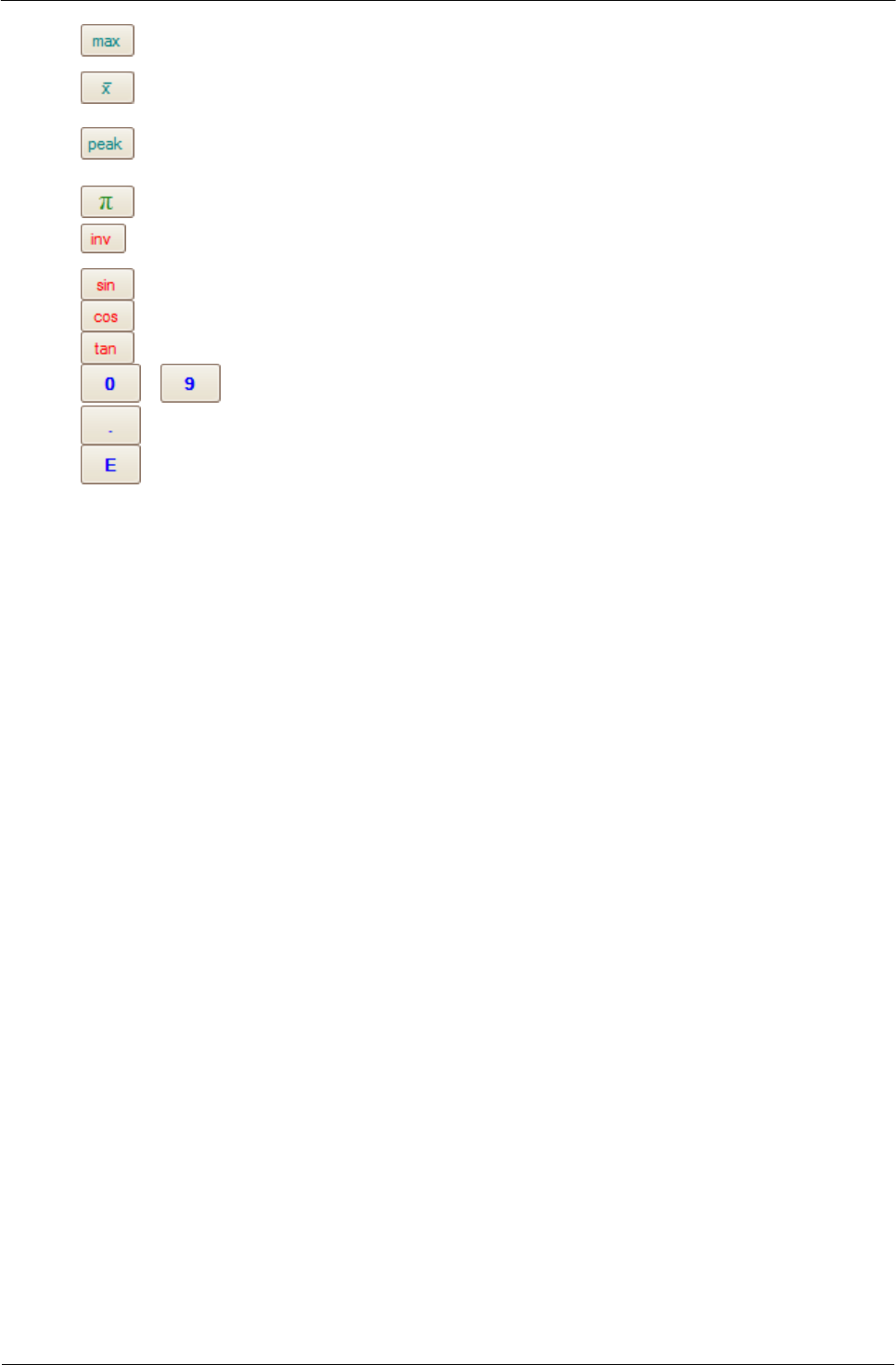

max()
Massimo. Rilevazione del picco positivo di tutte le
forme d'onda precedenti.
media()
Media. Media aritmetica di tutte le forme d'onda
precedenti.
picco()
Rilevazione di picco. Visualizzazione
dell'intervallo da massimo a minimo di tutte le
forme d'onda precedenti.
pi
Pi. Il rapporto tra circonferenza e diametro del
cerchio.
Inverso. Modifica i pulsanti sin, cos e tan in
asin, acos e atan.
sen()
Seno. L'operando è in radianti.
cos()
Coseno. L'operando è in radianti.
tan()
Tangente. L'operando è in radianti.
...
0..9
Da 0 a 9. Cifre decimali.
.
Virgola decimale
E
Esponente. aEb significa a × 10
b
.
Altre funzioni
Alcune funzioni di equazione possono essere immesse solo mediante la casella
dell'equazione.
Funzioni iperboliche. È possibile immettere gli operatori sinh(), cosh() e tanh()
per ottenere funzioni iperboliche.
Funzioni di segno. L'operatore sign() restituisce il segno dell'ingresso. Il risultato è
+1 quando l'ingresso è positivo, -1 quando l'ingresso è negativo, 0 quando l'ingresso è
0.
Avanza/Ritarda. Aggiungere [t] dopo un nome di canale per farlo avanzare di t
secondi. Per esempio, A[0.001] equivale a Canale A avanzato di 1 millisecondo e A[–
0.001] equivale a Canale A ritardato di 1 millisecondo.
