6.5.2.1.2
Finestra di dialogo Equazione procedura guidata Canali matematici
Posizione:
Procedura guidata Canali matematici
Scopo:
consente di immettere o modificare l'equazione per un canale
matematico. È possibile scrivere direttamente nella casella
dell'equazione oppure fare clic sui pulsanti della calcolatrice e lasciare
che il programma inserisca i simboli. Se l'equazione contiene un errore
di sintassi, a destra della casella dell'equazione viene visualizzato un
indicatore rosso di errore .

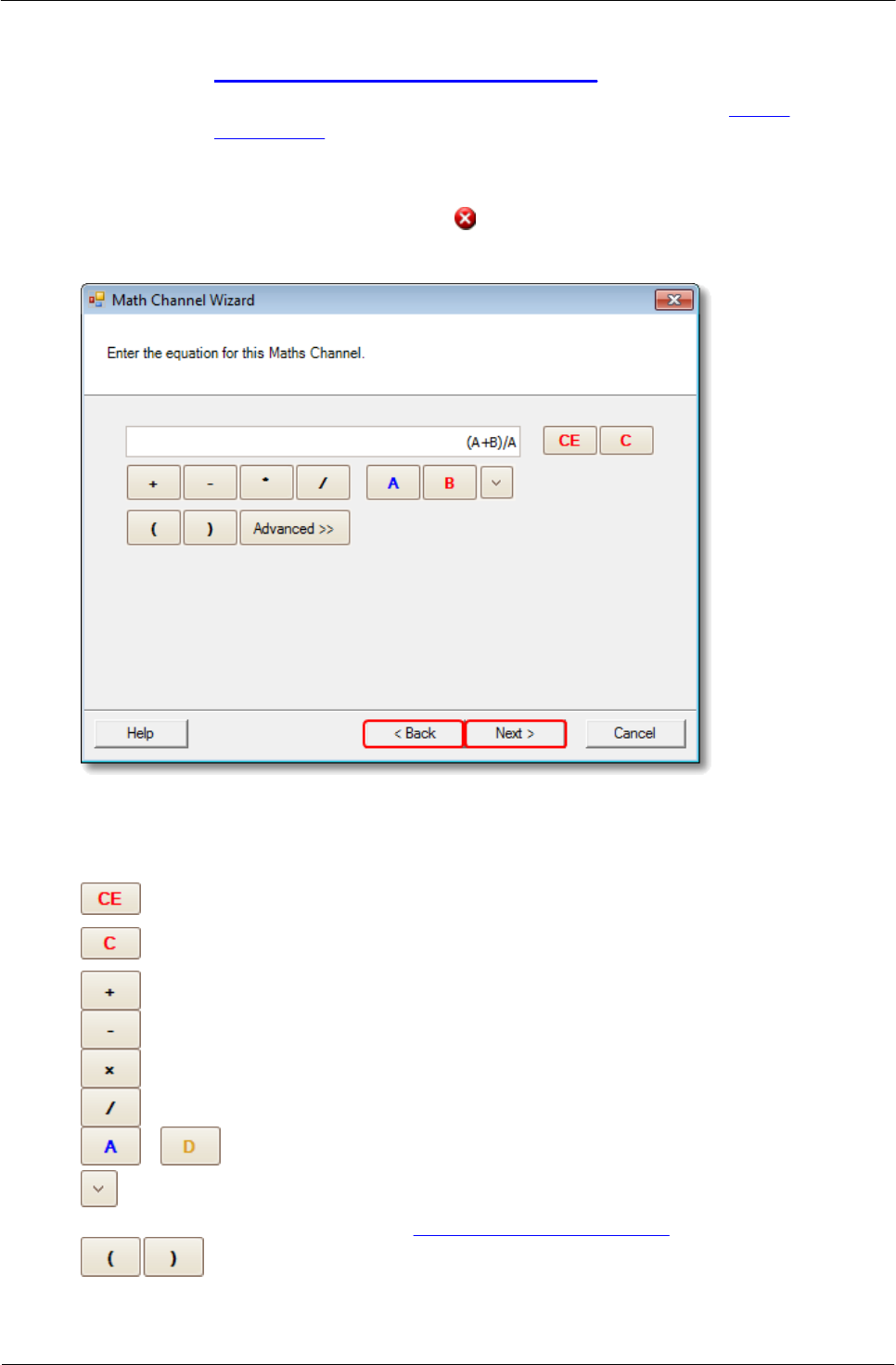

Vista di base
Finestra di dialogo Equazione procedura guidata Canali matematici, vista
di base
Pulsanti di base
Pulsante
Equazione
Descrizione
Cancella equazione. Cancella tutto il contenuto
della casella dell'equazione.
Cancella. Cancella il carattere a sinistra del
cursore.
+
Somma
-
Sottrazione (o negazione)
*
Moltiplicazione
/
Divisione
...
A...D
Canali in ingresso Il numero di pulsanti varia
secondo il numero di canali dell'oscilloscopio.
{...}, T
Altri operandi. Visualizza un elenco a discesa
degli input disponibili per le equazioni, tra cui
forme d'onda di riferimento e Tempo.
(...)
Parentesi. Le espressioni all'interno delle
parentesi vengono calcolate prima delle altre
espressioni.
