Menu70
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
6.5.2

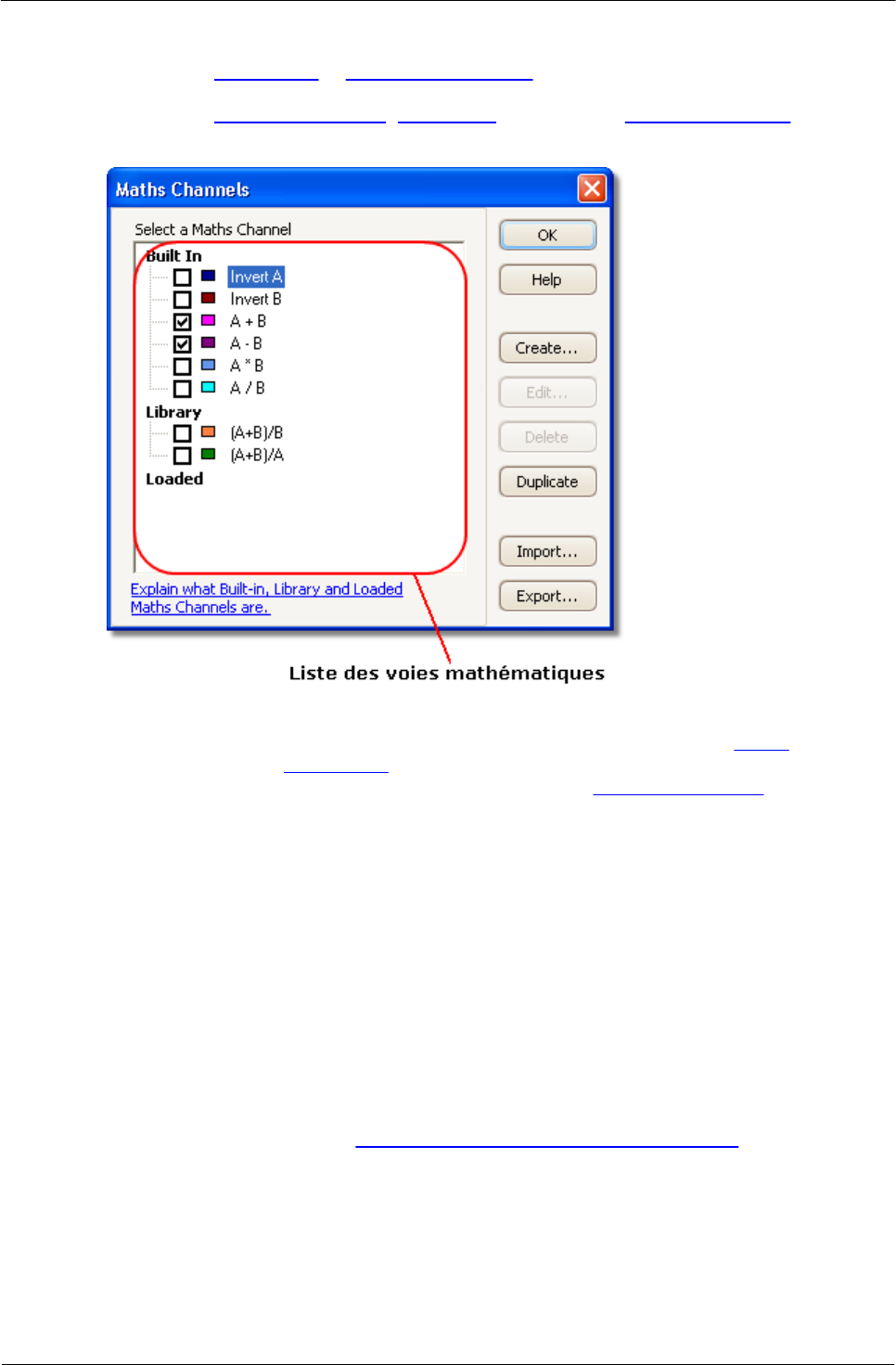

Finestra di dialogo Canali matematici
Posizione:
Strumenti > Canali matematici
Scopo:
consente di creare, modificare e controllare canali matematici, canali
virtuali generati da funzioni matematiche di canali in ingresso
Elenco Canali
matematici
L'area principale della finestra di dialogo Canali Matematici è
l'elenco Canali matematici, che mostra tutti i canali
matematici incorporati, di libreria e caricati. Per scegliere se
visualizzare o no un canale nella finestra PicoScope principale,
fare clic sulla casella di controllo corrispondente, quindi su OK. È
possibile avere un massimo di 8 canali in ogni vista, compresi
canali in ingresso e canali matematici. Se si cerca di attivare un
nono canale, PicoScope apre una nuova vista.
Incorporati: questi canali matematici sono definiti da
PicoScope e non possono essere modificati
Libreria: si tratta di canali matematici definiti dall'utente
mediante il pulsante Crea, Duplica, Modifica o caricati con il
pulsante Importa
Caricati: i canali matematici presenti in qualsiasi file di dati o
impostazioni PicoScope caricato
Crea
Apre la procedura guidata Canali matematici, che guida
l'utente nel processo di creazione o modifica di un canale
matematico. Il nuovo canale viene visualizzato sotto "Libreria"
nell'elenco Canali matematici.
