Guida all'uso dell'oscilloscopio PicoScope 6 63
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
6.5.1.1.6

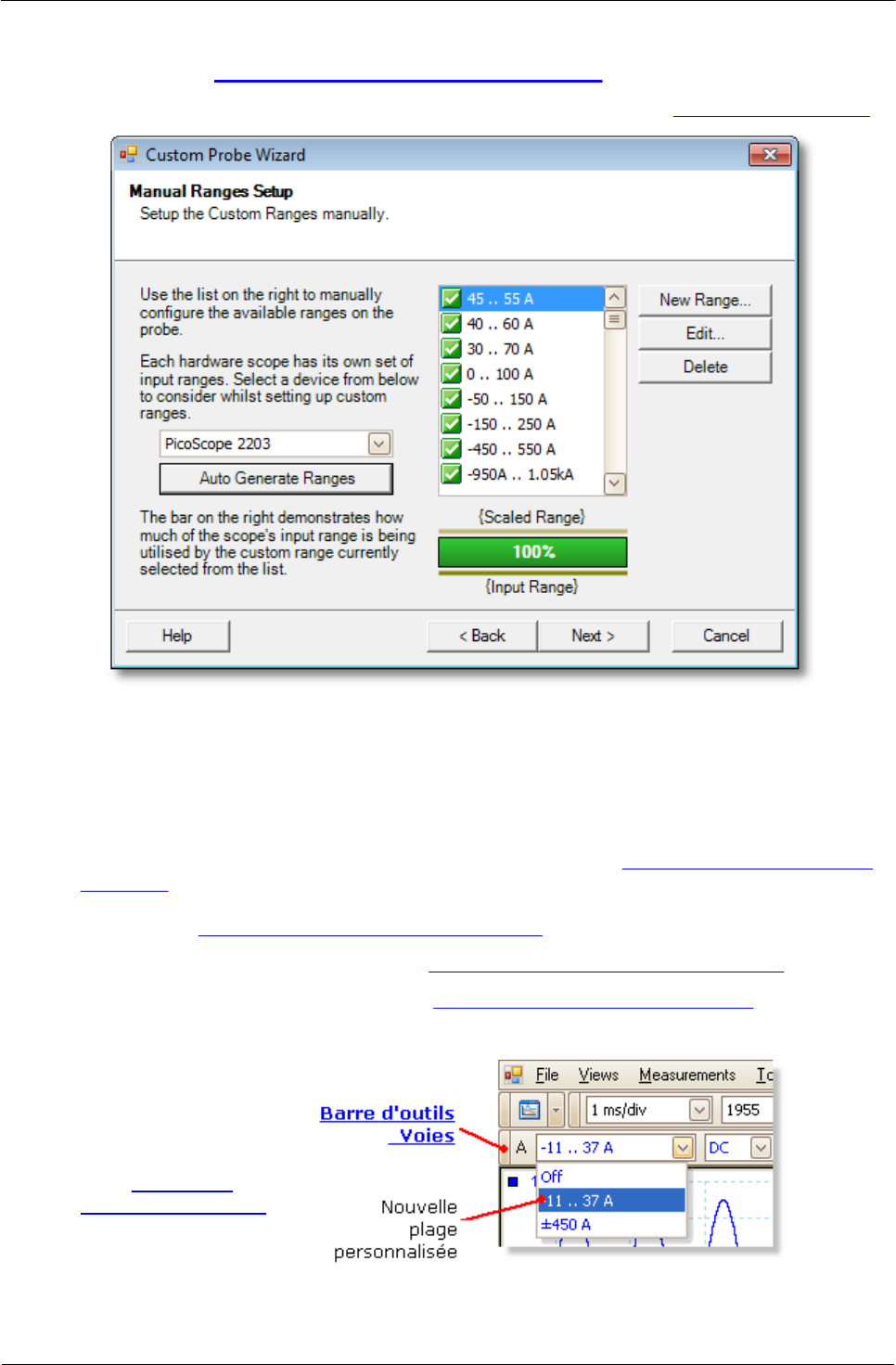

Finestra di dialogo Impostazione manuale intervalli
Posizione:
Finestra di dialogo Gestione intervalli > Avanzate > Avanti
Scopo:
consente di creare manualmente intervalli per la sonda personalizzata
Come utilizzare la finestra di dialogo
Facendo clic su Genera intervalli automaticamente, il programma crea numerosi
intervalli per il dispositivo selezionato. Viene creato lo stesso elenco di intervalli che
otterrebbe selezionando Lascia che il software gestisca automaticamente gli
intervalli nella finestra di dialogo precedente. Quando si seleziona un intervallo, un
diagramma sotto l'elenco mostra le relazioni con l'intervallo in ingresso
dell'oscilloscopio, argomento trattato ulteriormente nella finestra di dialogo Modifica
intervallo. È quindi possibile modificare gli intervalli facendo clic su Modifica, oppure
aggiungere un nuovo intervallo facendo clic su Nuovo intervallo. Entrambi i pulsanti
portano alla finestra di dialogo Modifica intervallo.
Fare clic su Avanti per portarsi sulla finestra di dialogo Metodo di filtraggio.
Fare clic su Indietro per tornare alla finestra dialogo Gestione intervalli.
Come usare un nuovo intervallo personalizzato
Dopo avere creato un
nuovo intervallo
personalizzato, viene
visualizzato un elenco a
discesa di intervalli
nella barra degli
strumenti dei canali,
simile a quello mostrato
nella figura.
