Guida all'uso dell'oscilloscopio PicoScope 6 57
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
6.5.1.1.1

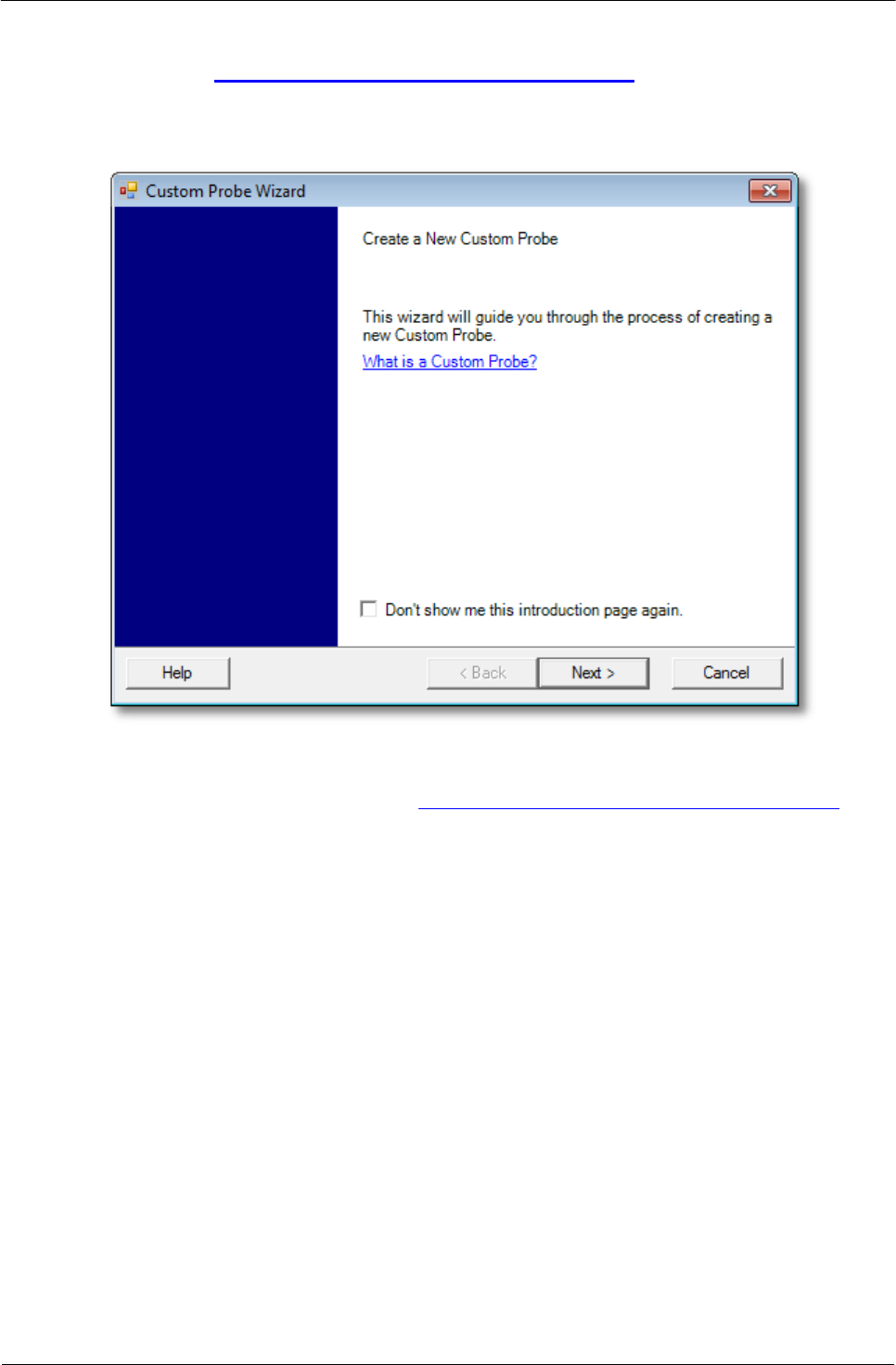

Finestra di dialogo Crea nuova sonda personalizzata
Posizione:
Finestra di dialogo Sonde personalizzate > Nuova sonda
Scopo:
introduce l'utente al processo per la creazione di una nuova sonda
personalizzata
Come utilizzare la finestra di dialogo
Fare clic su Avanti per passare alla finestra di dialogo Unità di uscita della sonda.
