Finestra di dialogo Sonde personalizzate
Posizione:
Strumenti >Sonde personalizzate,
o clic sul pulsante Opzioni canale:
Scopo:
consente di selezionare sonde predefinite e di impostare sonde
personalizzate
La scelta di sonde mostrate può variare secondo la versione del software PicoScope
utilizzata.

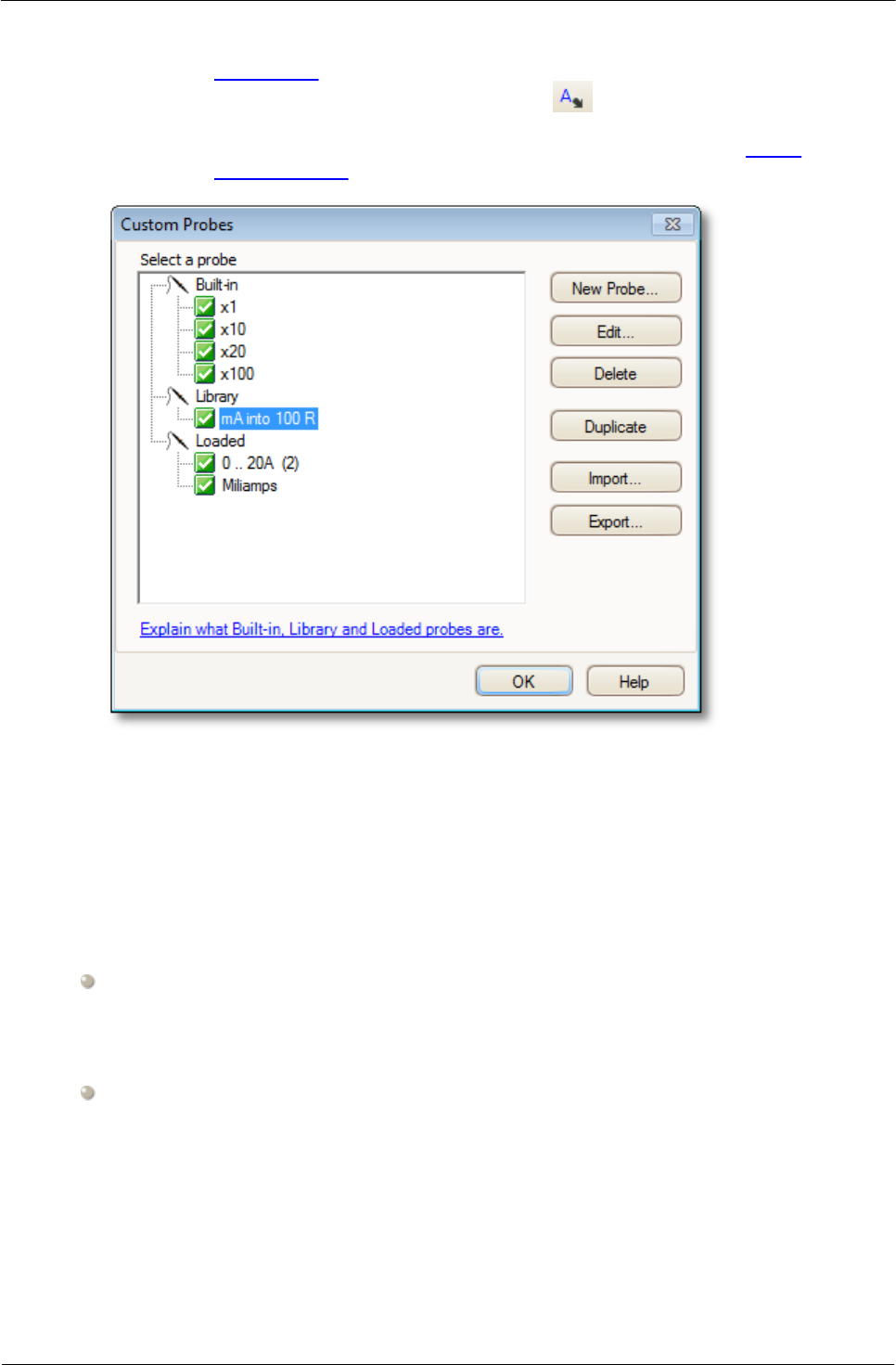

Descrizione dell'elenco delle sonde
Tutte le sonde note a PicoScope sono elencate in tre gruppi principali: Incorporate,
Libreria e Caricate. L'elenco delle sonde viene mantenuto tra una sessione e l'altra,
in modo che PicoScope non perda le sonde personalizzate, a meno che siano
eliminate.
Sonde incorporate. Le sonde incorporate sono fornite da Pico Technology e non
cambiano, se non si scarica un 'aggiornamento autorizzato. Come protezione,
PicoScope non consente di modificare o eliminare tali sonde. Se si desidera
modificare una di esse, è possibile copiarla nella libreria facendo clic su Duplica,
quindi modificare la copia nella libreria.
Sonde della libreria. Si tratta delle sonde create utilizzando uno dei metodi
descritti nella presente sezione. È possibile modificare, eliminare o duplicare le
sonde facendo clic sul pulsante corrispondente nella finestra di dialogo.
