6.4.2

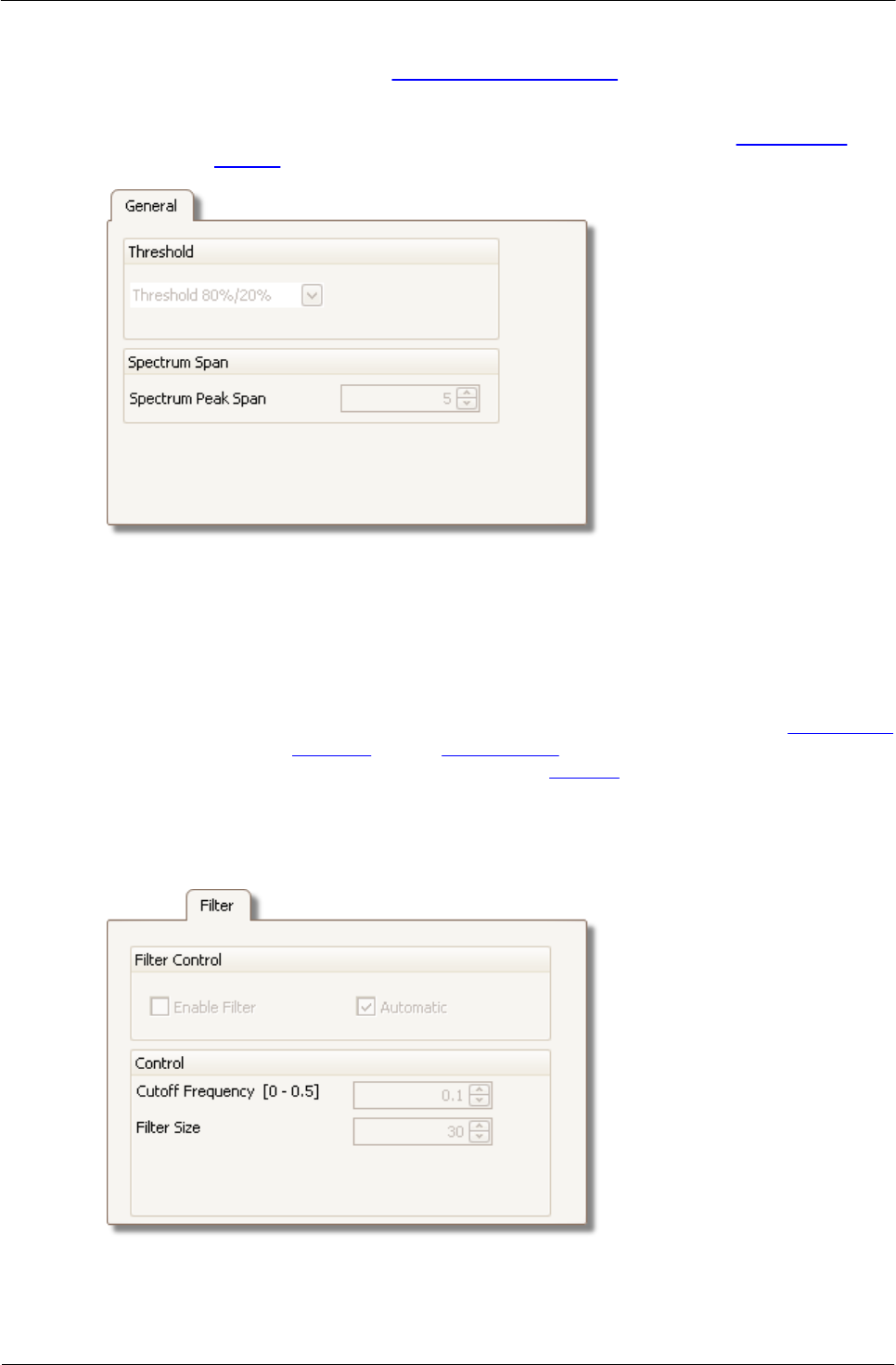

Impostazioni di misurazione avanzate
Posizione:
Finestra di dialogo Aggiungi misurazione o Modifica misurazione >
Avanzate
Scopo:
regola i parametri di certe misurazioni quali filtraggio e analisi dello
spettro
Soglia
Alcune misurazioni, quali Tempo di salita e Tempo di
discesa, possono essere effettuate utilizzando soglie diverse.
Qui è possibile selezionare le soglie adatte. Quando si
confrontano i tempi di salita e di discesa con le specifiche dei
produttori, è importante utilizzare le stesse soglie per tutte le
misurazioni.
Intervallo di spettro
Quando si misurano parametri relativi al picco, quali "Frequenza
al picco" in una vista spettro, PicoScope può cercare un picco
prossimo alla posizione del righello specificata. L'opzione indica
a PicoScope in quanti bin di frequenza effettuare la ricerca. Il
valore predefinito è 5, che indica a PicoScope di cercare da 2
bin sotto a 2 bin sopra la frequenza del righello, per un
intervallo totale di 5 bin compresa la frequenza del righello.
