5.26
Strumento di navigazione buffer
Il buffer delle forme d'onda di PicoScope può contenere fino a 10.000 forme d'onda,
secondo la quantità di memoria disponibile nell'oscilloscopio. Lo strumento di
navigazione bufferè utile a scorrere rapidamente nel buffer per trovare la forma
d'onda desiderata.

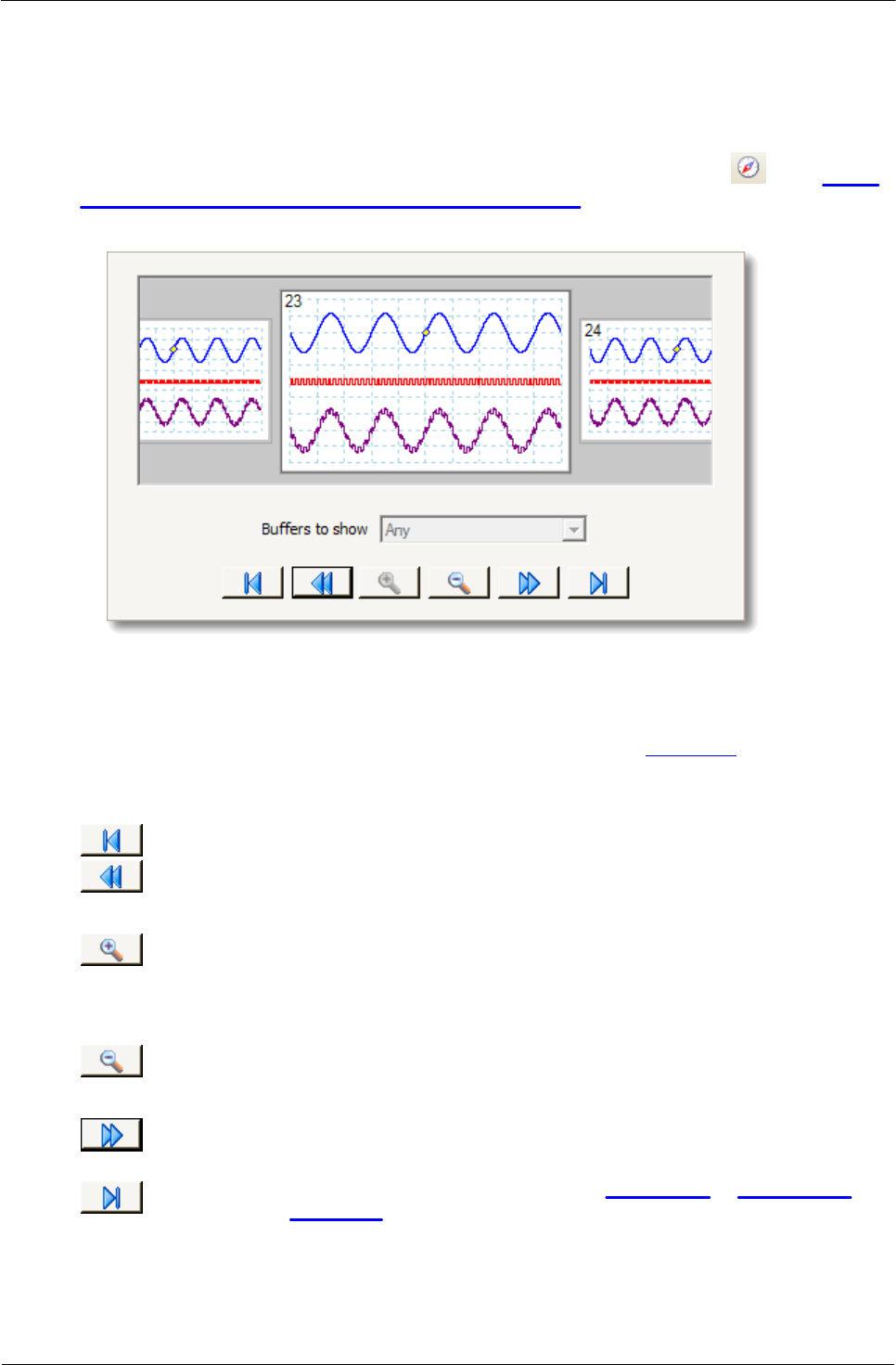

Per iniziare, fare clic sul pulsante Strumento di navigazione buffer nella barra
degli strumenti Strumento di navigazione buffer. Si apre la finestra Strumento
di navigazione buffer:
Fare clic su una delle forme d'onda visibili per portarla in primo piano nello strumento
di navigazione per un'ispezione più accurata, oppure utilizzare i controlli elencati di
seguito.
Buffer da
visualizzare
Se su un canale è stata applicata una maschera, è possibile
selezionare il canale dall'elenco. Lo strumento di navigazione
buffer mostrerà solo le forme d'onda che non hanno superato la
verifica con maschere su tale canale.
Inizio:
Si porta sulla forma d'onda numero 1.
Indietro:
Si porta sulla forma d'onda successiva a sinistra.
Ingrandisci:
Cambia la scala delle forme d'onda nella vista strumento di
navigazione buffer. Sono disponibili tre livelli di
ingrandimento:
Grande: la vista predefinita. Una forma d'onda occupa tutta
l'altezza della finestra.
Medio: una forma d'onda di dimensioni medie sopra una riga di
forme d'onda di dimensioni ridotte.
Piccolo: una griglia di forme d'onda di dimensioni ridotte. Fare
clic sulla riga di immagini superiore o inferiore per fare scorrere
la griglia verso l'alto o verso il basso.
Riduci:
Avanti:
Si porta sulla forma d'onda successiva a destra.
Fine:
Si porta sull'ultima forma d'onda nel buffer (il numero di forme
d'onda dipende dall'impostazione Strumenti > Preferenze >
Generale> Forme d'onda massime e dal tipo di oscilloscopio
collegato).
Fare clic nella finestra principale di PicoScope per chiudere la finestra Strumento di
navigazione buffer.
