Guida all'uso dell'oscilloscopio PicoScope 6 33
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
5.24
Verifica dei limiti con maschere
Laverifica dei limiti con maschere è una funzione che indica quando una forma
d'onda o uno spettro esce da un'area specifica, nota come maschera, tracciata nella
vista oscilloscopio o nella vista spettro. PicoScope è in grado di tracciare
automaticamente la maschera tracciando una forma d'onda acquisita, oppure è
possibile tracciare manualmente la maschera. La verifica dei limiti con maschere è
utile all'individuazione di errori intermittenti durante il debug e alla ricerca di unità
guaste durante le verifiche di produzione.

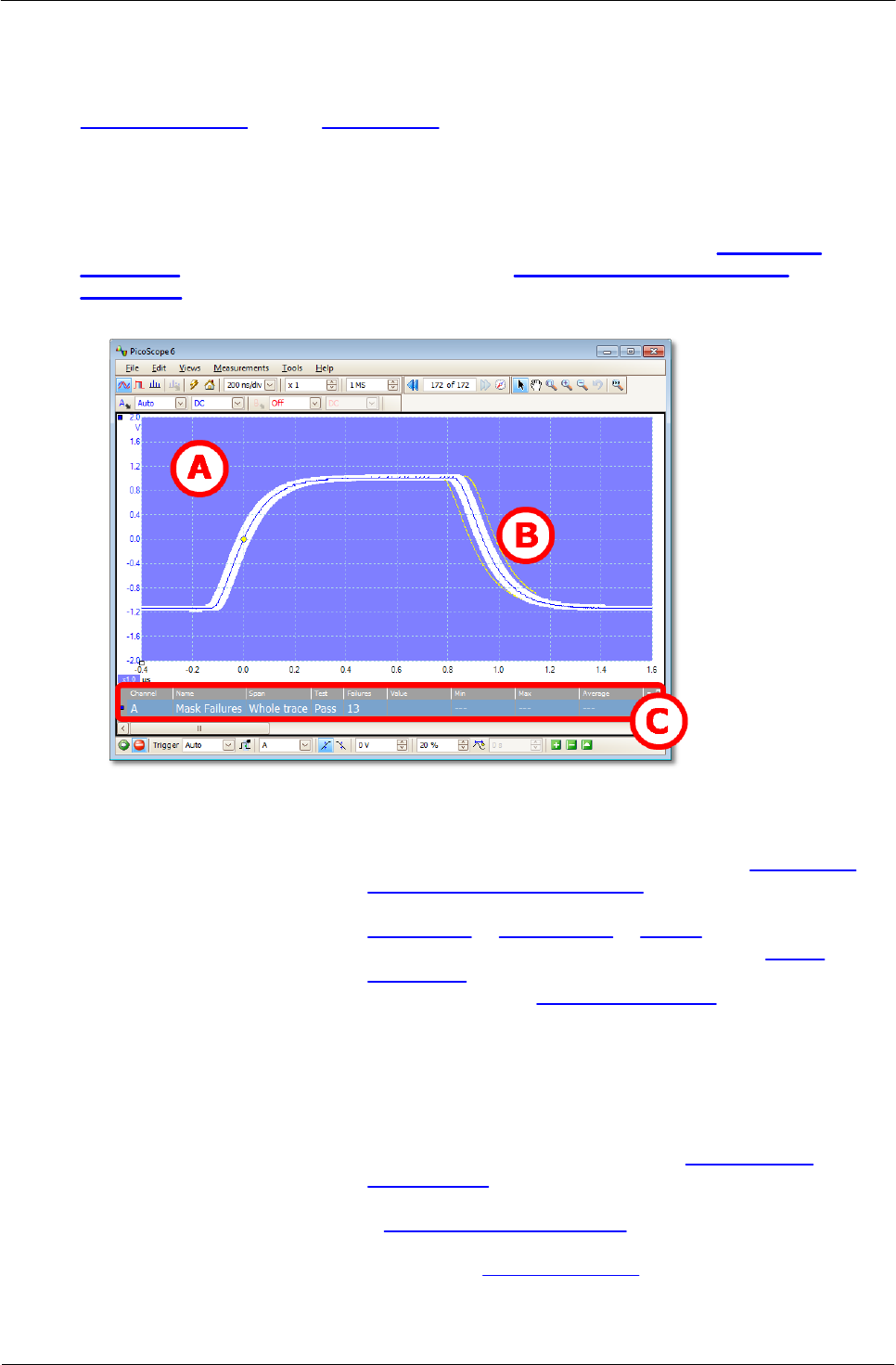

Per iniziare, portarsi nel menu principale di PicoScope e selezionare Strumenti >
Maschere > Aggiungi maschere. Si apre la finestra di dialogo Libreria
maschere. Dopo avere selezionato, caricato o creato una maschera, la vista
oscilloscopio ha l'aspetto mostrato nella figura.
(A) Maschera
Mostra l'area ammessa (in bianco) e l'area non
ammessa (in blu). Facendo clic con il tasto destro del
mouse sull'area della maschera e selezionando il
comando Modifica maschera si apre la finestra di
dialogo Modifica maschera. È possibile modificare i
colori della maschera mediante la finestra di dialogo
Strumenti > Preferenze > Colori; aggiungere,
rimuovere e salvare maschere mediante il menu
Maschere e nascondere e visualizzare maschere
mediante il menu Viste > Maschere.
(B) Forme d'onda difettose
Se la forma d'onda entra nell'area non ammessa, viene
considerata difettosa. La parte della forma d'onda che
ha causato il guasto viene evidenziata e persiste sullo
schermo fino a quando viene riavviata l'acquisizione.
(C) Tabella misurazioni
Il numero di guasti dall'inizio dell'esecuzione corrente
dell'oscilloscopio è mostrato nella tabella delle
misurazioni. È possibile azzerare il conteggio dei
guasti arrestando e riavviando l'acquisizione mediante
il pulsante Arresta/Avvia. Insieme al conteggio degli
errori di maschera, la tabella delle misurazioni può
visualizzare altre misurazioni.
