Avviamento a PicoScope e oscilloscopio32
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
5.23
Decodifica seriale
È possibile utilizzare PicoScope per decodificare dati da un bus seriale quale I
2
C o CAN
Bus. A differenza di un analizzatore di bus convenzionale, PicoScope consente di
visualizzare la forma d'onda elettrica ad alta risoluzione insieme ai dati. I dati sono
integrati nella vista oscilloscopio, quindi non è necessario conoscere una nuova
disposizione di schermata.

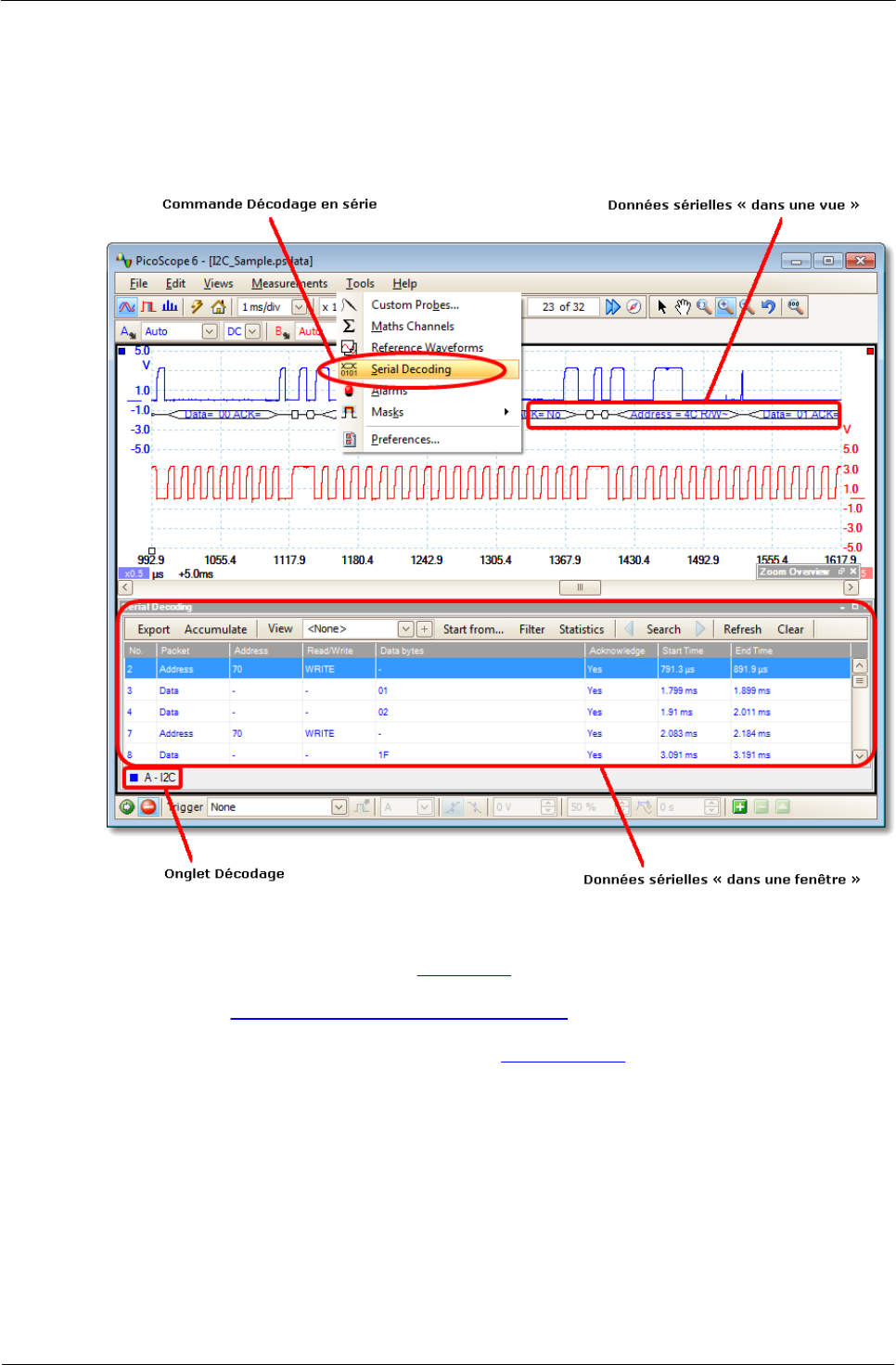

Come utilizzare la decodifica seriale
1. Selezionare il comando da menu Strumenti > Decodifica seriale.
2. Compilare la finestra di dialogo Decodifica seriale.
3. Scegliere di visualizzare i dati Nella vista, Nella finestra o in entrambe.
4. È possibile decodificare contemporaneamente più canali in formati diversi.
Utilizzare la scheda Decodifica nella parte inferiore nella tabella di dati "Nella
finestra" (mostrata nella figura sopra) per selezionare il canale di dati da
visualizzare nella tabella.
