Righelli segnale

I righelli segnale (a volte noti come cursori) sono utili a misurare i livelli di segnale

assoluti e relativi in una vista oscilloscopio, XY o spettro.

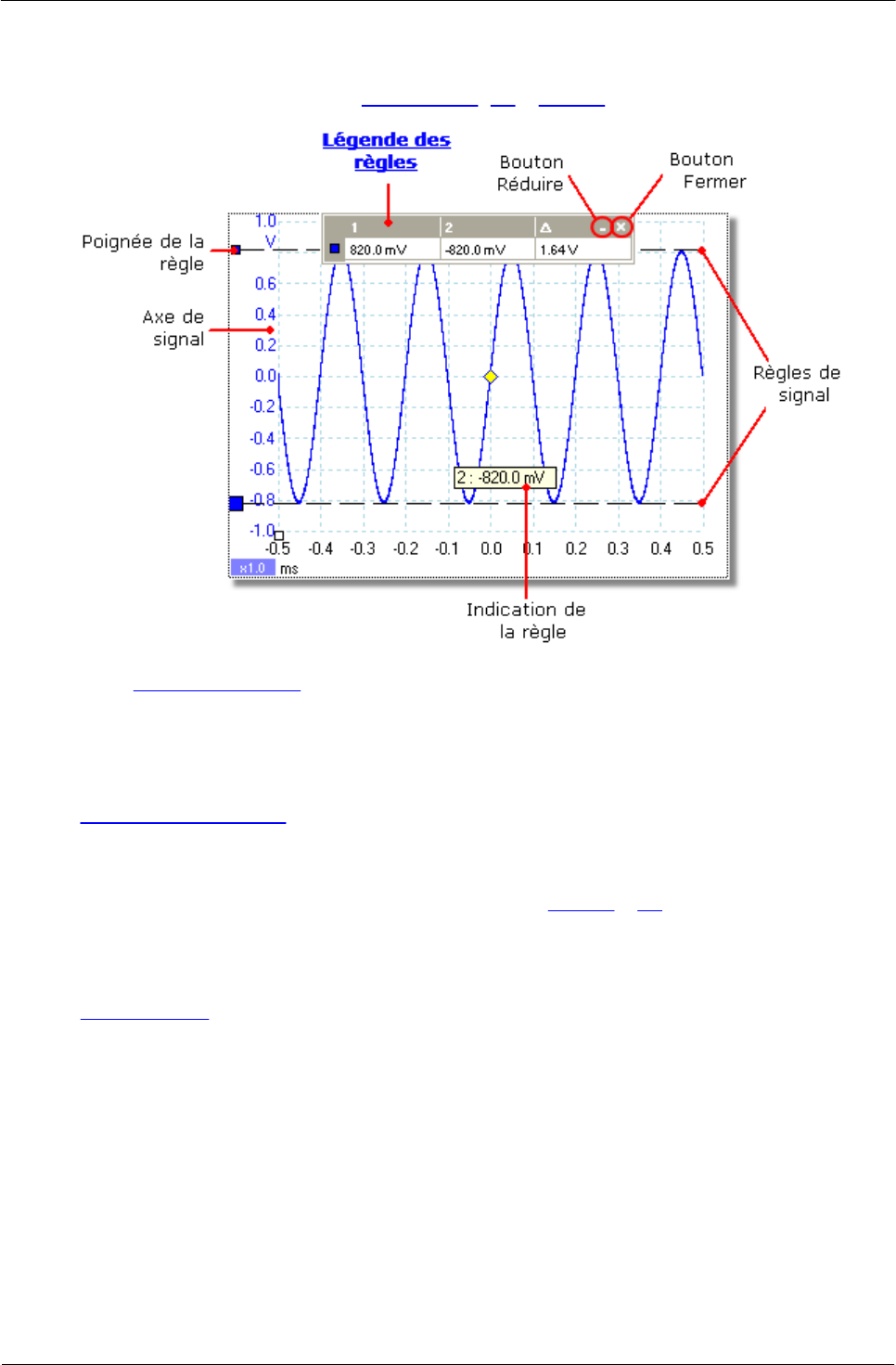

Nella vista oscilloscopio della figura, i due quadratini colorati a sinistra dell'asse

verticale sono i cursori di trascinamento del righello per il canale A. Trascinare

uno di essi verso il basso dalla posizione di riposo nell'angolo superiore sinistro: da

esso si estenderà un righello del segnale (una linea orizzontale tratteggiata).

Ogni qualvolta si utilizzano uno o più righelli del segnale, viene visualizzata la

legenda del righello. Si tratta di una tabella che mostra tutti i valori del righello del

segnale. Se si chiude la legenda del righello mediante il pulsante Chiudi, si eliminano

tutti i righelli.

I righelli del segnale funzionano anche nelle viste spettro e XY.

Suggerimento del righello

Se si sposta il puntatore del mouse su uno dei righelli, PicoScope visualizza un

suggerimento con il numero del righello e il livello del segnale del righello. Un esempio

è riportato nell'immagine precedente.
