Modalità persistenza
La modalità persistenza sovrappone più forme d'onda nella stessa vista, con i dati
più frequenti o le forme d'onda più recenti tracciati con colori più brillanti rispetto agli
altri. Ciò risulta utile per individuare falsi segnali quando è necessario vedere un
evento di guasto raro nascosto in una serie di eventi normali ripetuti.

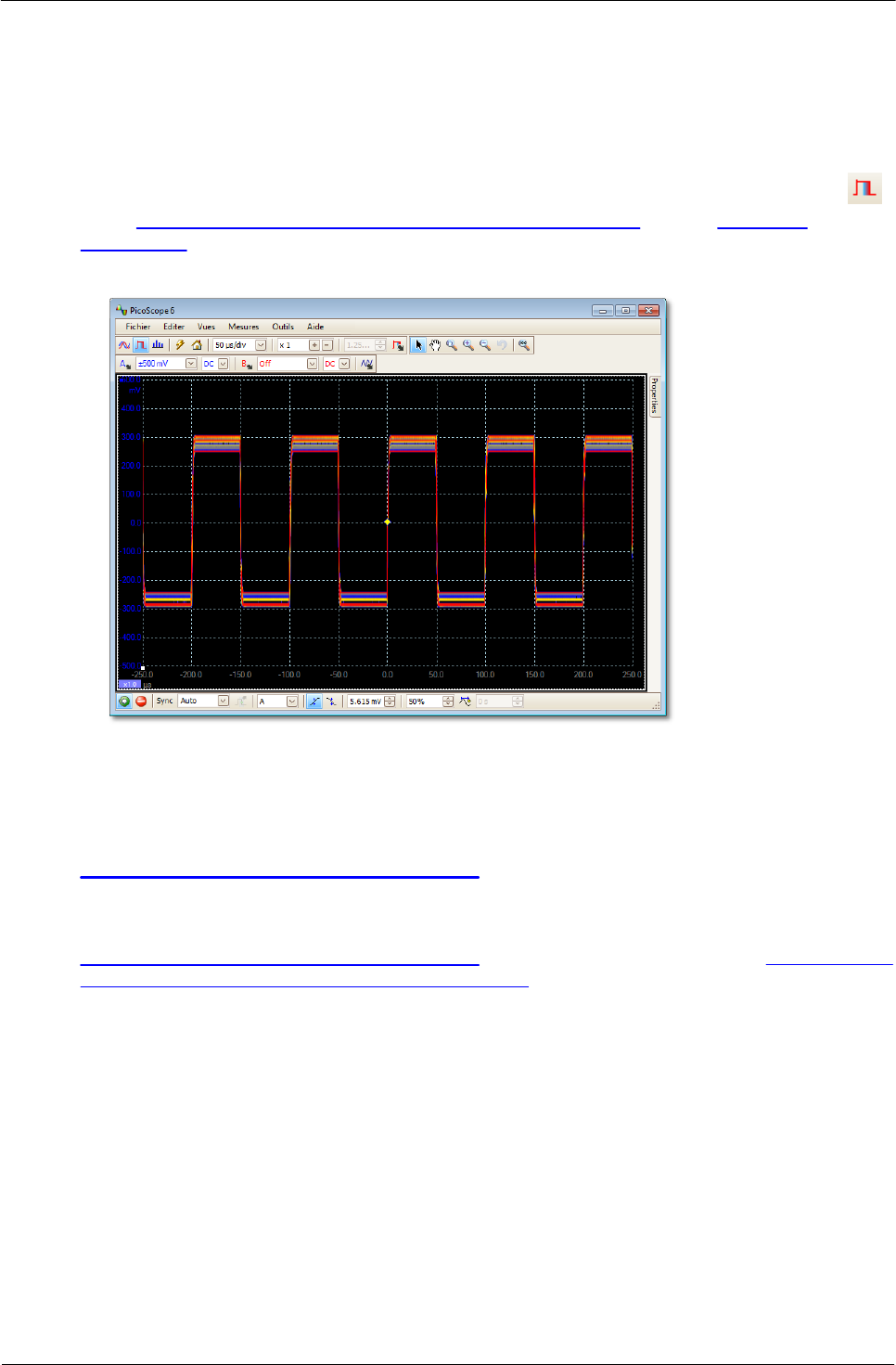

Attivare la modalità persistenza facendo clic sul pulsante Modalità persistenza
nella barra degli strumenti Impostazione acquisizione. Con le opzioni di
persistenza impostate sui valori predefiniti, la schermata è simile a quella mostrata
nella figura.
I colori indicano la frequenza dei dati. Si utilizza il rosso per i dati a frequenza più
altra, il giallo per frequenze intermedie e il blu per i dati a frequenza minore.
Nell'esempio sopra, la forma d'onda resta per la maggior parte del tempo nella regione
rossa, ma il rumore la induce a spostarsi occasionalmente nelle regioni blu e gialla.
Nell'esempio sono mostrati i colori predefiniti, che si possono modificare mediante la
finestra di dialogo Opzioni persistenza.
L'esempio mostra la modalità persistenza nella forma più semplice. Per sapere come
modificare la visualizzazione in modo da adattarla alla propria applicazione, vedere la
finestra di dialogo Opzioni persistenza; per un esempio reale vedere Come trovare
un falso segnale usando la modalità persistenza.
