Vista spettro
Una vista spettro è una vista dei dati provenienti da un oscilloscopio. Uno spettro è
un diagramma del livello di segnale su un asse verticale tracciato rispetto alla
frequenza sull'asse orizzontale. PicoScope apre una vista oscilloscopio, tuttavia è

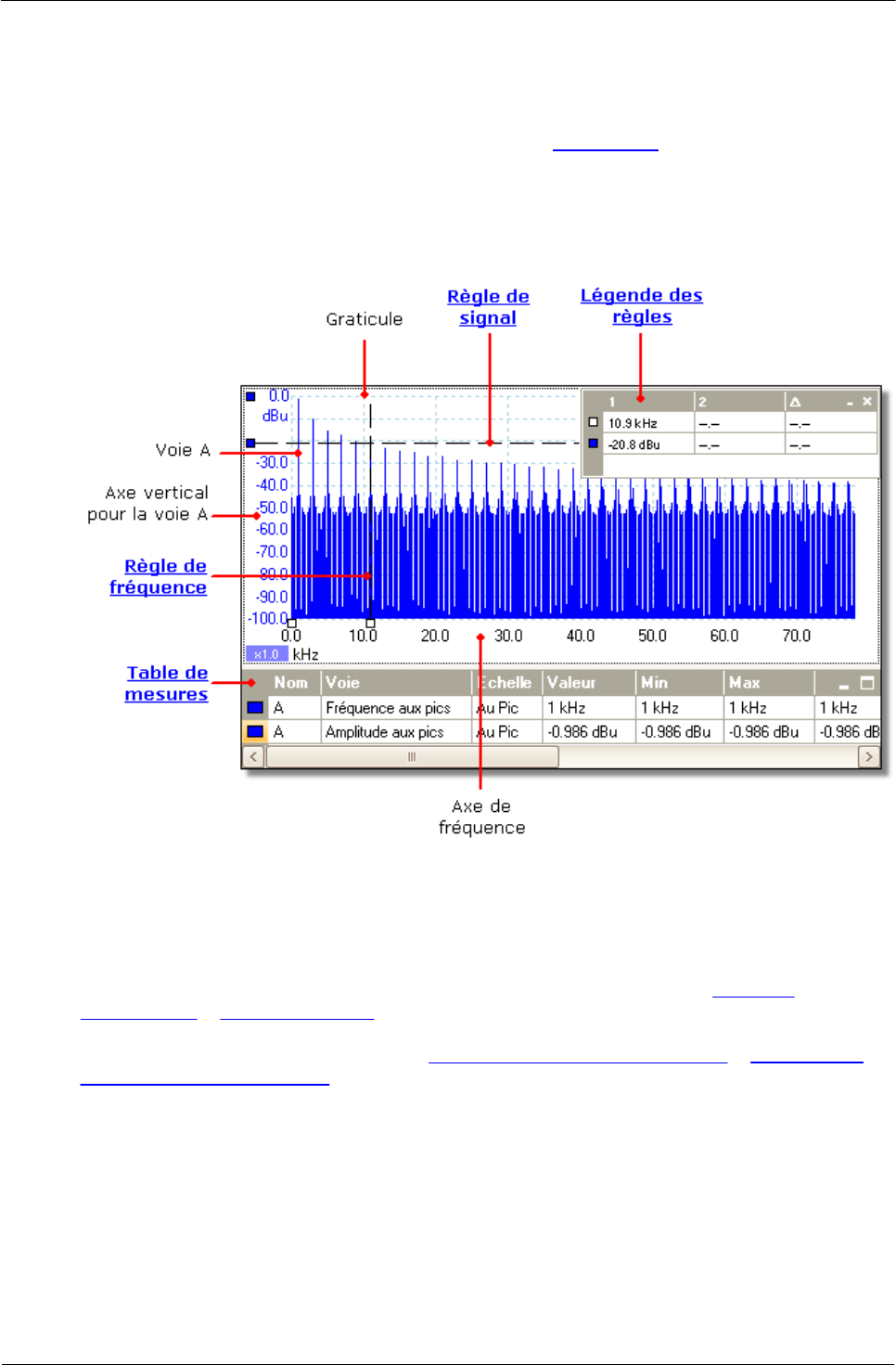

possibile aggiungere una vista spettro mediante il menu Viste. Simile alla schermata
di un analizzatore di spettro convenzionale, una vista spettro mostra uno o più spettri
con un asse di frequenza comune. Ciascuna vista può avere tanti spettri quanti sono i
canali dell'oscilloscopio. Fare clic su un'etichetta sottostante per saperne di più su una
caratteristica.
A differenza della vista oscilloscopio, nella vista spettro i dati non sono tagliati ai limiti
dell'intervallo visualizzato sull'asse verticale,quindi è possibile applicare un
dimensionamento in scala o una compensazione dell'asse per vedere più dati. Le
etichette dell'asse verticale non sono fornite per dati al di fuori di ciò che è considerato
"l'intervallo utile", ma i righelli funzionano ancora fuori da tale intervallo.
Le viste spettro sono disponibili indipendentemente dalla modalità, modalità
oscilloscopio o modalità spettro, attiva.
Per ulteriori informazioni consultare: Come impostare la vista spettro e finestra di
dialogo Opzioni spettro.
