Finestra di dialogo Errore applicazione

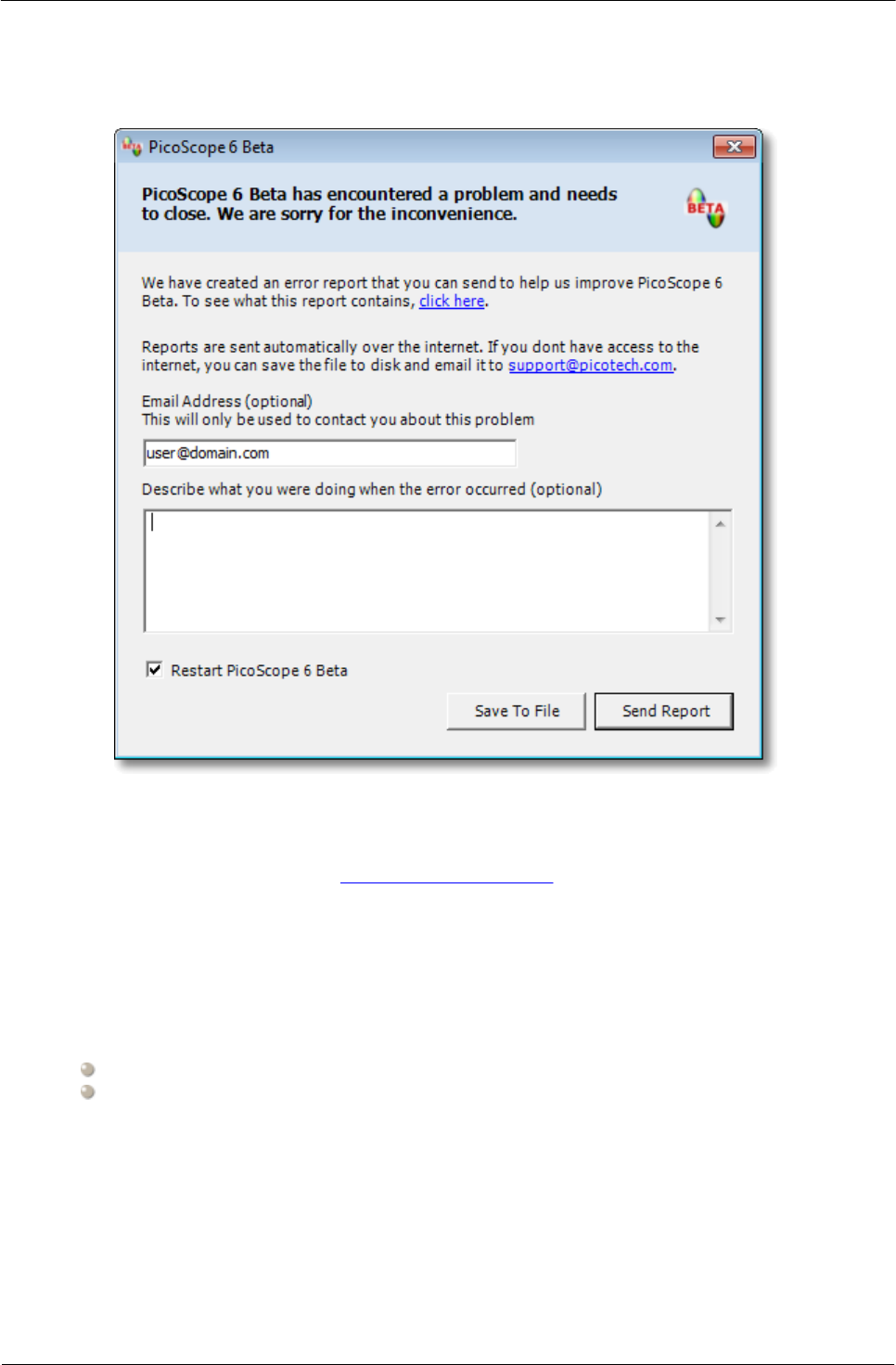

Se si presenta un problema con PicoScope e il programma deve essere chiuso, viene
visualizzata la finestra di dialogo Errore applicazione.
Sarebbe molto utile per noi se poteste inviarci una relazione sul problema. È
sufficiente fare clic sul pulsante Invia notifica, quindi salvare il file .zip in un punto
in cui sia facilmente recuperabile, per esempio sul desktop. Quindi inviarci tramite e-
mail il file .zip all'indirizzo support@picotech.com e noi ci occuperemo del resto. Non
è fondamentale inserire un commento nella casella di testo: è possibile lasciarla vuota
e inviarci comunque la notifica.
9.10
Alimentazione flessibile
Il sistema di alimentazione flessibile per i dispositivi PicoScope offre la scelta tra due
fonti di alimentazione:
Cavo USB collegato alla porta USB
Alimentatore CA collegato alla presa CC IN
Alimentazione USB
Quando si utilizza l'alimentazione USB per la prima volta, PicoScope ricorda che
l'alimentazione CA non è collegata.
