9.6.4
Protocollo I²S
È possibile decodificare dati I
2
S Bus utilizzando la funzione di decodifica seriale
integrata in PicoScope.
Informazioni su I
2
S Bus
I
2
S (Inter-IC Sound, suono inter-IC) Bus è un protocollo seriale utilizzato nei
dispositivi audio digitali per le comunicazioni tra circuiti quali trasporti CD e DAC
audio. Originalmente lo standard è stato sviluppato da Philips Semiconductors.
Utilizza tre segnali: clock (SCK), selezione parola (WS) e dati (SD).

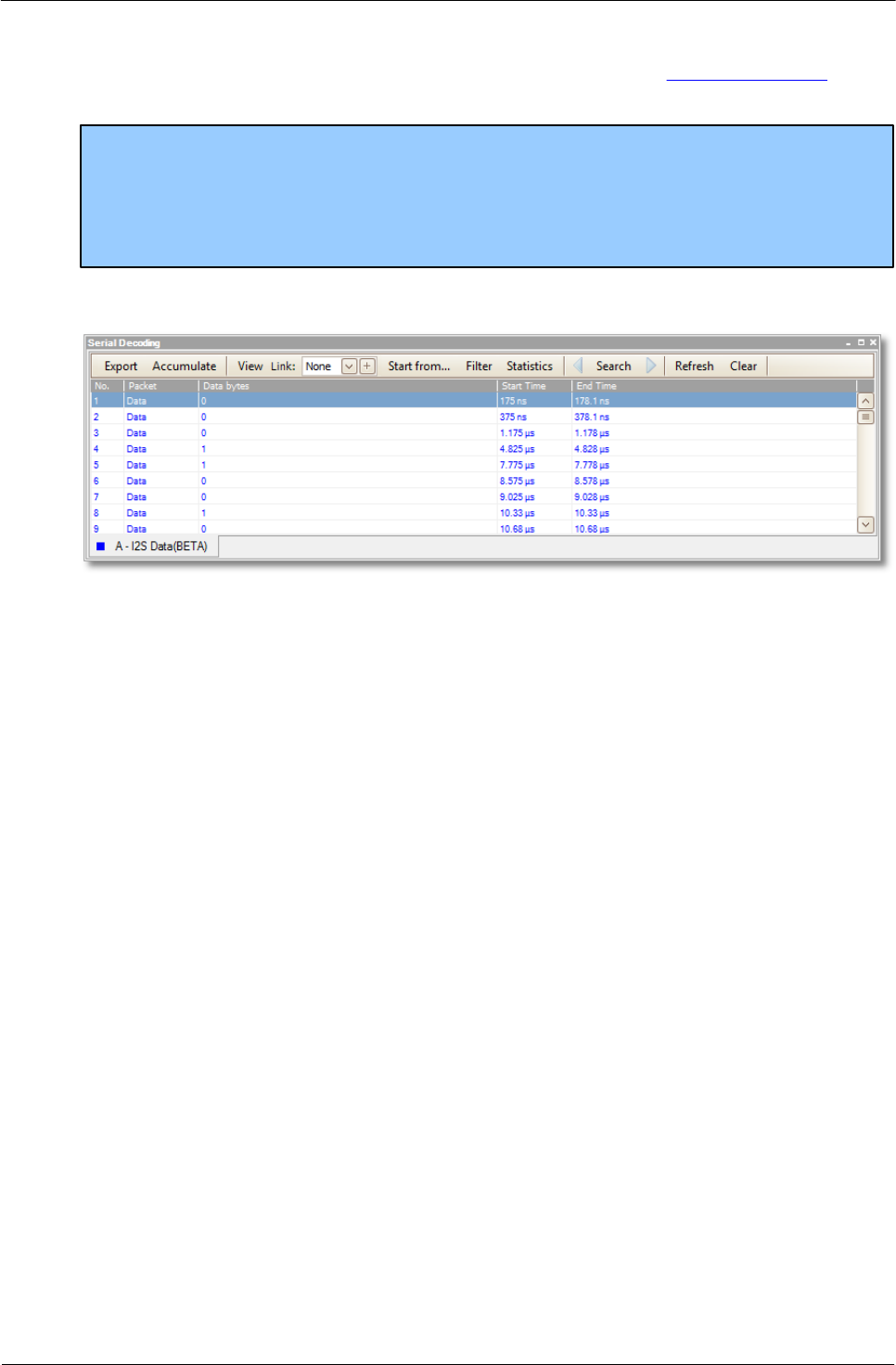

La vista nella finestra dei dati ha un aspetto simile a quello mostrato nella figura.
Di seguito sono elencate le colonne nella tabella dei dati.
Colonna
Descrizione
N.
Numero di serie del pacchetto (decimale). Se la modalità
Accumula è disattivata, il conteggio parte dall'inizio della forma
d'onda selezionata. Se la modalità Accumula è attivata, il
conteggio parte dalla prima forma d'onda nel buffer delle forme
d'onda.
Pacchetto
Tipo di pacchetto: tutti i pacchetti I
2
S sono di tipo Dati.
Byte di dati
Contenuti dei pacchetti di dati.
Velocità di
trasmissione*
La velocità di segnalazione rilevata per questo pacchetto.
Tempo di inizio
Valore secondo la base dei tempi di PicoScope all'inizio del frame.
Tempo di fine
Valore secondo la base dei tempi di PicoScope alla fine del frame.
Tempo
pacchetto*
La durata del pacchetto (Tempo di fine – Tempo di inizio).
Tensione min*
Tensione minima.
Tensione max*
Tensione massima.
Delta tensione*
Intervallo di tensione del segnale (Tensione max – Tensione min).
* La visualizzazione di questi elementi viene attivata e disattivata con il pulsante
Statistiche.
