Vista MSO
Applicabilità:
solo per oscilloscopi a segnali misti (MSO)

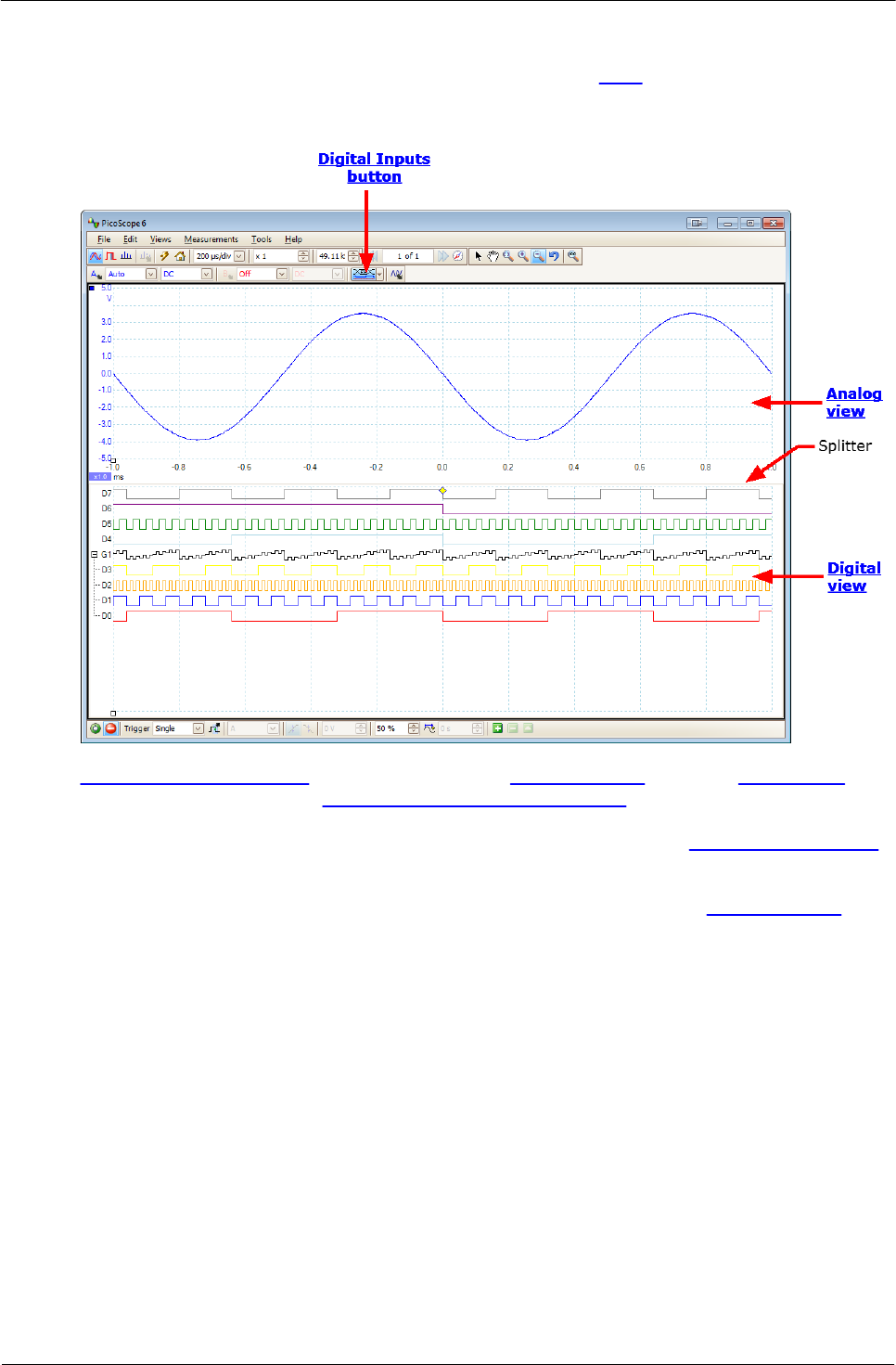

La vista MSO mostra dati analogici e digitali misti sulla stessa base dei tempi.
Pulsante input digitali: Attiva e disattiva la vista digitale e apre la finestra di
dialogo Impostazioni digitali.
Vista analogica: Mostra i canali analogici. Uguale a una vista oscilloscopio
standard.
Vista digitale: Mostra i canali e i gruppi digitali. Vedere vista digitale.
Separatore: trascinare in alto e in basso la separazione tra le sezioni
analogica e digitale.
