Guida all'uso dell'oscilloscopio PicoScope 6 169
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
8.8

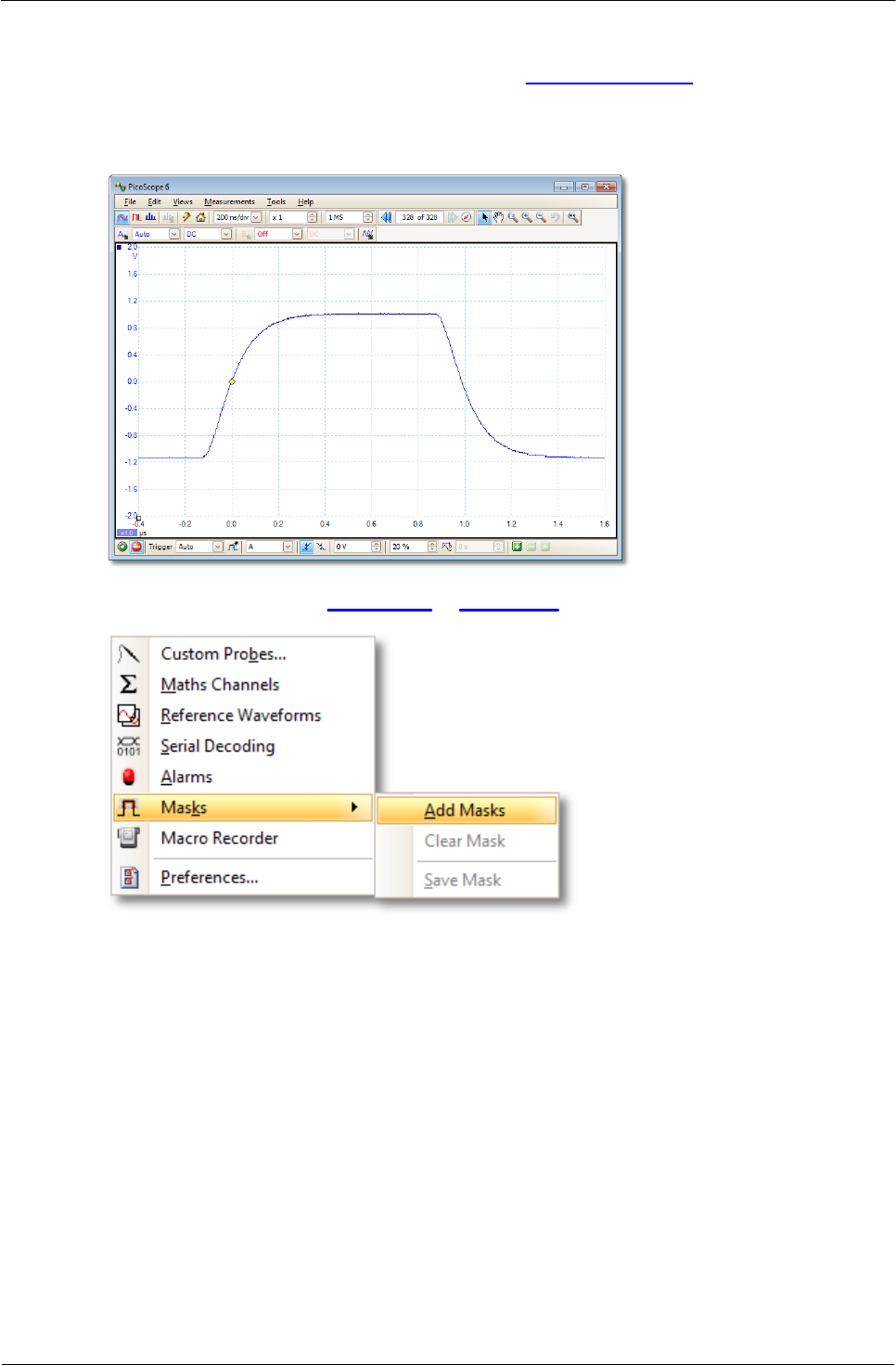

Come impostare una verifica dei limiti con maschere
1. Visualizzare una forma d'onda stabile in una vista oscilloscopio. Regolare l'intervallo
di tensione e la base del tempo in modo che la caratteristica di interesse occupi la
maggior parte dello spazio della vista. Nell'esempio è visualizzato un impulso ripetitivo
come quello che si può trovare in un bus di dati.
2. Selezionare il comando Strumenti > Maschere > Aggiungi maschere.
