Come dimensionare in scala e compensare un segnale

PicoScope offre diversi modi per modificare le dimensioni e la posizione di un segnale

durante o dopo l'acquisizione. Tali metodi si applicano sia alle viste oscilloscopio sia

alle viste spettro. Non modificano i dati memorizzati, ma solo il modo in cui sono

visualizzati. Tali opzioni sono fornite in aggiunta alla capacità di compensazione

analogica di alcuni oscilloscopi (vedere Tabella delle caratteristiche dei dispositivi).

Zoom e scorrimento globali

Solitamente si tratta del modo più rapido per ottenere una vista ingrandita di dettagli

sui segnali. Gli strumenti di zoom e scorrimento globale spostano tutti i segnali

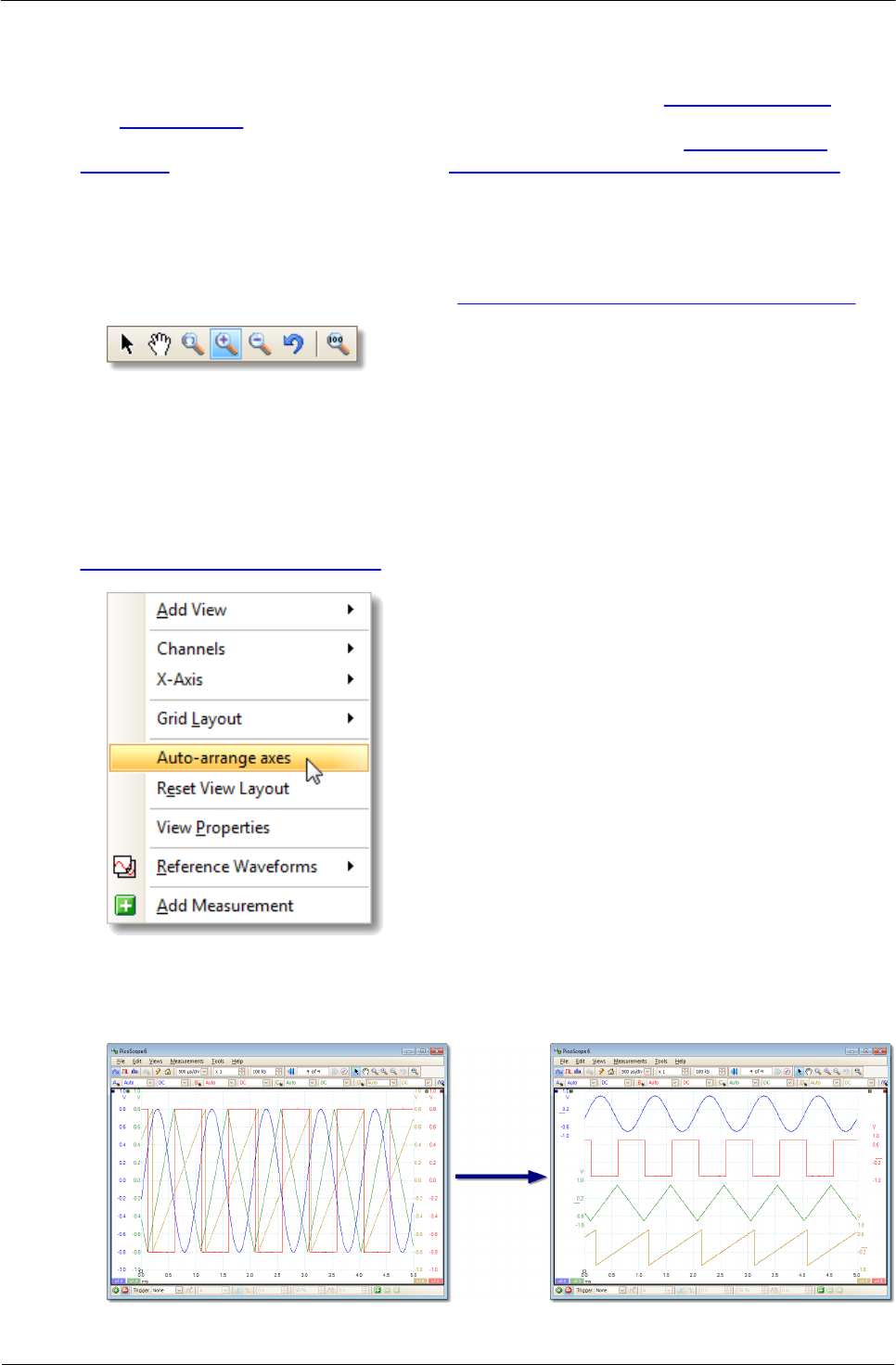

contemporaneamente e si trovano nella barra degli strumenti Zoom e scorrimento.

Quando si ingrandisce una vista, le barre di scorrimento verticale e orizzontale

consentono di spostare i segnali come gruppo. È inoltre possibile utilizzare lo

strumento Mano per scorrere nel grafico.

Disposizione automatica assi

Fare clic con il tasto destro del mouse nella vista oscilloscopio o spettro e selezionare

Disposizione automatica assi:

PicoScope dimensiona in scala e compensa automaticamente i canali in modo che si

adattino alla vista senza sovrapporsi. Si tratta del modo più rapido per riordinare la

vista oscilloscopio:
